• コーリングサーチスペース (CSS)
• パーティション
• ルートパターンについて
• トランスフォーメーションパターン

コーリングサーチスペース (CSS)

• 特定のデバイスからどのパーティションがアクセスできるか指定する
• コールできない場合はビジートーンが聞こえる
• 回線とデバイスと二つCSSがある場合は統合してデバイスCSSの前に回線CSSをおく。
• デバイスモビリティがない場合は同じCSSを使用。
• デバイスモビリティを使う場合は、IPアドレスを元にCSSをダイナミック(動的)にアサイン。
• CSSの文字数は少なめにするのがベター。CSSの最大文字数は512文字。デバイスと回線の統合後は1024文字
• DNのパーティションとCSSの初期設定は<None>。<None>があると動作がおかしくなる。
• トランスフォーメーションパターンのパーティションは特殊。

パーティション

• ルートパターンとDN(電話番号)をグループ化したもの。

ルートパターンについて

1	ルートパターン	番号一致・ルートリストの選択・場合によっては番号操作
2	ルートリスト	優先ルートグループを指定・ルートグループの番号を操作・コールパスの選択
3	ルートグループ	コールをゲートウェイ・もしくは トランクに渡す
4	トランスフォーメーションパターン	発信者変更・着信者変更

• ルートリストはルートパターンの@(ワイルドカード)と一緒に使う。

トランスフォーメーションパターン

• 一番強力な番号操作
• ルートパターンとほぼ同じようにパーティションに割り当てるが、外部トランクへはルーティングせず、番号操作後にCSSに戻す。
• CDRも変更後の番号が残るが、IP Phoneにはコールしたオリジナルの番号が残る

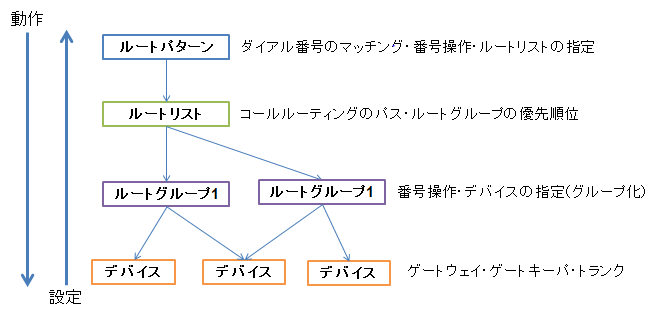

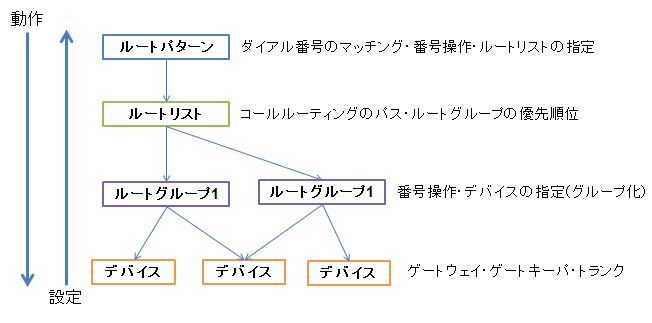

• コールルーティングの動作

動作順序は 1->2->3->4
設定順序は 4->3->2->1
