NEC

　旧NECエレクトロニクス(元NEC)製品のマーキングコード一覧です。NECがOEM供給しているCalifornia Eastern Laboratories(CEL)製品も含みます。
　NECエレクトロニクスは2010年4月1日付でルネサステクノロジと経営統合しルネサスエレクトロニクスとなりました。
　後日、両社のページを統合するかもしれません（パッケージの特徴が両社で混合されるとわかりづらくなるのでアレですが…）。
　旧NECエレクトロニクスの定電圧ダイオード（ツェナーダイオード）RD[]Mシリーズと、ルネサスのHZM-Nシリーズは互換があるようです。マーキングも同じです（今後統合によりどっちが廃止になるんだろう・・・？）
　旧NECエレクトロニクスのRD[]Eシリーズ、RD[]Fシリーズは2010.04に廃止予定のようです。

マーキングコードリスト(MARKING CODE LIST)

LIST NEC(1)	LIST NEC(11)
LIST NEC(2)	LIST NEC(12)
LIST NEC(3)	LIST NEC(13)
LIST NEC(4)	LIST NEC(14)
LIST NEC(5)	LIST NEC(15)
LIST NEC(6)	LIST NEC(16)
LIST NEC(7)	LIST NEC(17)
LIST NEC(8)	LIST NEC(18)
LIST NEC(9)
LIST NEC(10)

= カソードバンド、捺印色 =

シリーズ名	製品型番	パッケージ PACAKGE	Color 色	備考 etc.
RD-JS Series	RD4.7JS-RD39JS	DO-34	Blue(青)	NEC
RD-ES Series	RD2.0ES-RD39ES	DO-34	Black(黒)	NEC
RD-HS Series ?	?	DO-34	?(?)	NEC
HZS Series	HZS2A1-HZS36-3	MHD	Lake Blue(濃青)	RENESAS
HZS-L Series	HZS6A1L-HZS36-3L	MHD	Black(黒)	RENESAS
HZS-N Series	HZS2.0NB1-HZS39NB4	MHD	Black(黒)	RENESAS
HZS-LL Series	HZS2ALL-HZS5CLL	MHD	Navy Blue(紺)	RENESAS

= 表面実装部品(SMD) 捺印例 =

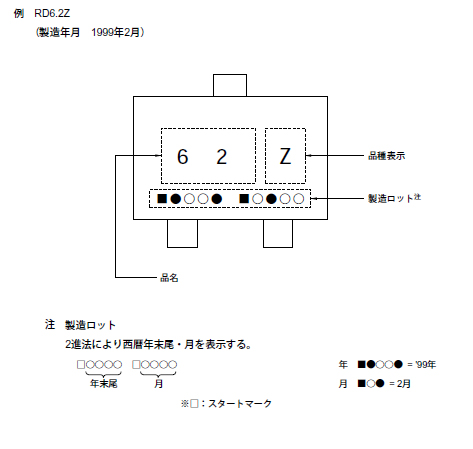

NECエレクトロニクスの捺印例1 （下記品種では捺印番号下に小さく記号（□■○●など）があるのが特徴）インフォメーションノイズクリッピングダイオード、定電圧ダイオードの捺印仕様より抜粋	実際の外観
	RD[ ]Mシリーズ RD6.2M B1の例

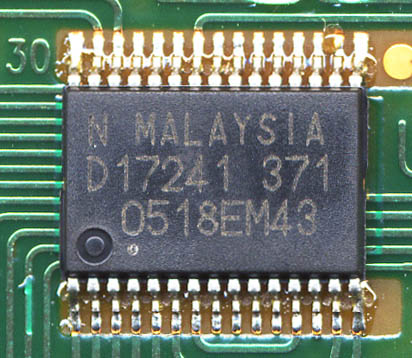

NECエレクトロニクスの捺印例2 赤外線リモコン用4ビットマイコンとみられるもの uPD67A? 日立製作所リモコン C-RK14に搭載	NECエレクトロニクスの捺印例3 赤外線リモコン用4ビットマイコン uPD17241 東芝リモコン SE-R0187に搭載

型番体型

型番体型	主な種類、分類
03Pxx	サイリスタ
1Sxxxx	ダイオード類
1SSxxxx	ダイオード類
2Pxx	サイリスタ
2Sxx	サイリスタ
2Vxx	サイリスタ
2SAxxxx	PNPバイポーラトランジスタ
2SBxxxx	PNPバイポーラトランジスタ
2SCxxxx	NPNバイポーラトランジスタ
2SDxxxx	NPNバイポーラトランジスタ
2SJxxxx	P-ch FET
2SKxxxx	N-ch FET
3Pxx	トライアック
3SKxxxx
ACxx	トライアック
uPAxxxx
uPBxxxx
uPCxxxx
uPDxxxx	MOS IC/LSI
uPGxxxx
NExxxxxx	バイポーラトランジスタ
RDxxxxxx
PSxxxx	フォトカプラなど
P2xx P4xx P6xx	サイリスタ

説明・注意点

同社は品名vs.捺印一覧に同社新旧マーキングコード一覧があります。また、近年の製品については捺印からの品番検索が可能です。古い製品の捺印は検索できないようです。
Discontinued情報は枝番や供給形態によって異なります。詳細メーカーに問い合わせてください。
件数が多く@wikiの制約上1ページで全て表示できないため、リストは分割してあります。上記マーキングコードリストの項目から飛んでください。
マーキングコードは同じでも製品型番が異なるものもありますので外形、特性などをデータシートで比べることをおすすめします。

メーカーのwebサイトなど(web site,etc)

RF AND MICROWAVE DEVICES SELECTION GUIDE − PRODUCTS LINE-UP − に掲載されているものとデータシートでマーキングコートが異なるものがあります。

例：uPG2131T5Dのマーキング

資料	掲載マーキングコード
DATASHEET	G4B
RF AND MICROWAVE DEVICES SELECTION GUIDE − PRODUCTS LINE-UP −	G3V

同社は今後ルネサステクノロジとの統合が考えられますので、データシートなどのリンクは変更されることがあります。

　同社は寸法が全く同じでも名称の異なるパッケージ名形態が多数あるので注意が必要です。

マーキングコードが同じでも廃止などでデータシートが入手できない品番のものは、パッケージ寸法の詳細で精査できないため、品番の特定には注意が必要です。

同社は同じ製品でも型番を2つもつものがあります(2SCxxxxとNExxxxなど)。
データシートに日本語版と英語版のあるものは、資料のバージョンが同じでも記載内容に違いがあることがあります。両者を見比べることをおすすめします。また、両者で片方の資料がない場合がありますので日本語サイトと英語サイトの両方で型番から資料を検索すると見つかる場合があります。
パッケージコードは外形寸法が全く同じものとして示すものではなく、あくまでほぼ同じものを指していることがあります。

　参考リンクパッケージおよびパッケージ・コード一覧表　高周波用ロウ・ノイズ・Siトランジスタ, SiGe HBT

製品一覧には載っていても、実際のデータシートが存在しない製品もあります。
同社のリンク先資料は日本語版と英語版で揃っている資料が異なることがあります（例：英語版の資料が存在して日本語版資料が存在しないなど）。

　資料が見つからない場合は他方の検索を使うか、データシートサイトなどでの検索をすると見つかることがあります。
　なお、本一覧表の検索は英語版サイトにリンクさせています。
　　・ルネサスエレクトロニクス　日本語版検索
　　・RENESAS ELECTRONICS SEARCH (ENGLISH)
　　・データシートサイト→alldatasheet など
