ステレオ基板の情報

KONAMI 　 CAPCOM 　 NAMCO 　 SEGA 　 TAITO 　 JALECO 　 SNK 　セイブ開発　日本物産　 TECMO 　 IREM 　 KANEKO 　 ATLUS 　 CAVE 　 DECO 　 BANPRESTO 　彩京　サミー　 TOA PLAN

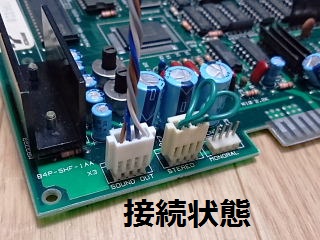

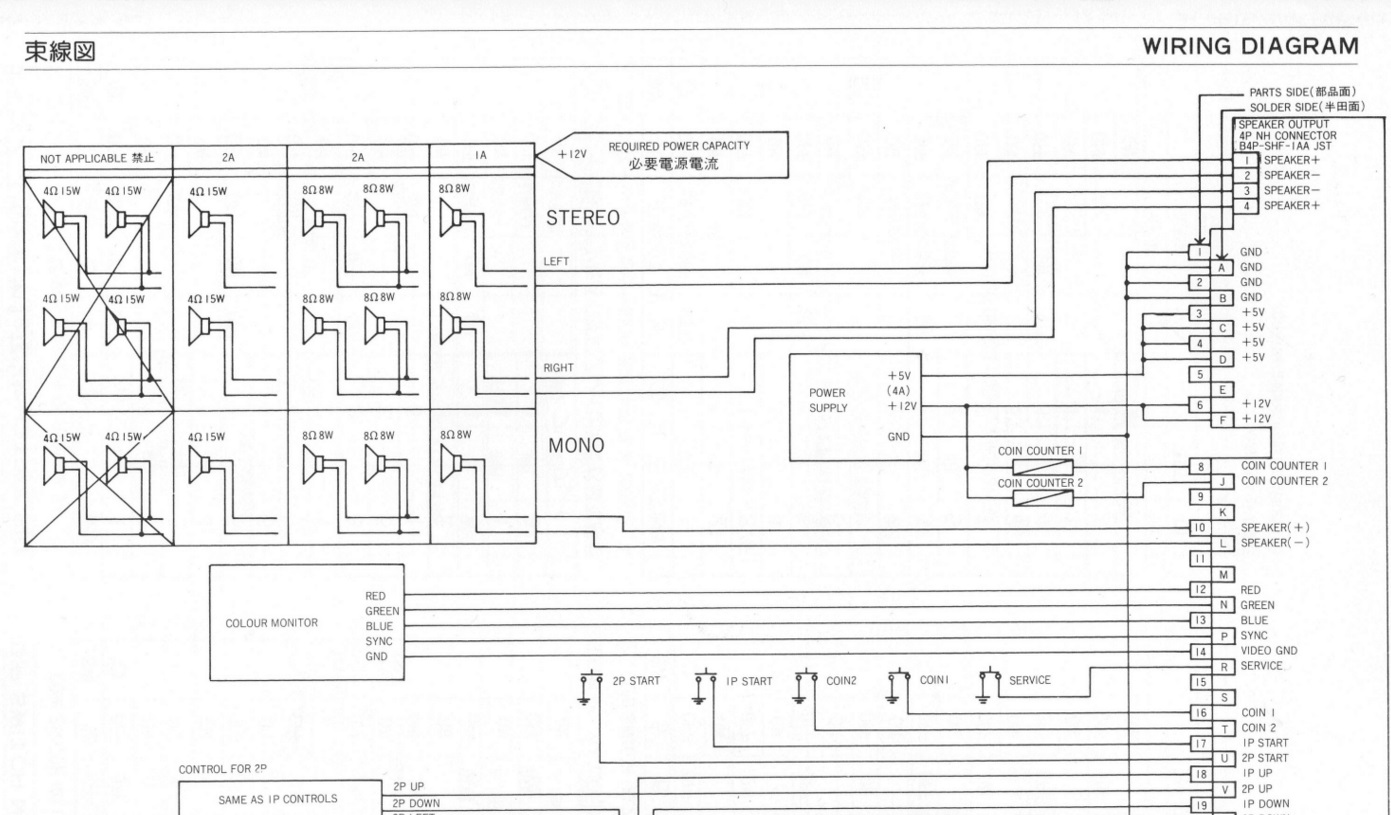

KONAMI

4ピン

【対応基板】 KONAMI全般？
基板側でモノラルからステレオに設定変更する必要がある
(コネクタの差替/DIPスイッチ設定/テストモード内項目変更)

ピンアサイン

1	SPEAKER LEFT (+)
2	SPEAKER LEFT (-)
3	SPEAKER RIGHT (-)
4	SPEAKER RIGHT (+)

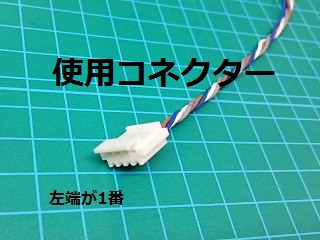

搭載コネクタ B4P-SHF-1AA http://www.marutsu.co.jp/pc/i/49826/
対応コネクタ H4P-SHF-AA http://www.marutsu.co.jp/pc/i/49818/
コンタクトピン BHF-001T-0.8BS http://jp.rs-online.com/web/p/pcb-connector-contacts/3922385/

CAPCOM

4ピン

ZN
ピンアサイン

1	SPEAKER LEFT (+)
2	SPEAKER LEFT (-)
3	SPEAKER RIGHT (-)
4	SPEAKER RIGHT (+)

搭載コネクタ 5045-04A https://www.monotaro.com/p/0856/0772/
対応コネクタ 5051-04 https://www.monotaro.com/p/0856/0675/
コンタクトピン 5159TL https://www.monotaro.com/p/0856/0745/

NAMCO

2ピン

SYSTEM I
ピンアサイン

1	SPEAKER RIGHT (+)
2	SPEAKER RIGHT (-)

搭載コネクタ 350428-1 https://jp.rs-online.com/web/p/pcb-headers/0848997/
対応コネクタ 1-480698 https://jp.rs-online.com/web/p/pcb-connector-housings/0848830/?origin=PSF_435697|acc
コンタクトピン 926893-3 http://jp.rs-online.com/web/p/pcb-connector-contacts/1729342/?origin=PSF_435696|acc

4ピン

【対応基板】 SYSTEM 10マザー

ピンアサイン

1	(none)
2	(none)
3	SPEAKER RIGHT (+)
4	SPEAKER RIGHT (-)

搭載コネクタ 171825-4 http://jp.rs-online.com/web/p/pcb-headers/7188532/?origin=PSF_435704|acc
対応コネクタ 171822-4 http://jp.rs-online.com/web/p/pcb-connector-housings/6801219/
コンタクトピン 170204-1 http://jp.rs-online.com/web/p/pcb-connector-contacts/6801193/

SEGA

4ピン

ST-V

ピンアサイン

1	SPEAKER LEFT (+)
2	SPEAKER LEFT (-)
3	SPEAKER RIGHT (+)
4	SPEAKER RIGHT (-)

TAITO

4ピン

【対応基板】 F3マザー

ピンアサイン

1	SPEAKER LEFT (+)
2	SPEAKER RIGHT (-)
3	SPEAKER LEFT (-)
4	SPEAKER RIGHT (+)

説明書の記載と実際の配線が違うらしいです
搭載コネクタ B4P-SHF-1AA http://www.marutsu.co.jp/pc/i/49826/
対応コネクタ H4P-SHF-AA http://www.marutsu.co.jp/pc/i/49818/
コンタクトピン BHF-001T-0.8BS http://jp.rs-online.com/web/p/pcb-connector-contacts/3922385/

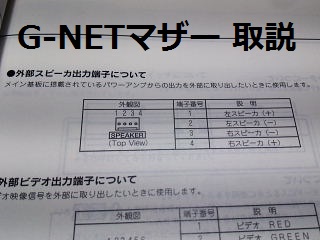

4ピン

【対応基板】 G-NETマザー

ピンアサイン

1	SPEAKER LEFT (+)
2	SPEAKER LEFT (-)
3	SPEAKER RIGHT (-)
4	SPEAKER RIGHT (+)

搭載コネクタ 5045-04A https://www.monotaro.com/p/0856/0772/
対応コネクタ 5051-04 https://www.monotaro.com/p/0856/0675/
コンタクトピン 5159TL https://www.monotaro.com/p/0856/0745/

JALECO

2ピン

ピンアサイン

1	SPEAKER RIGHT (+)
2	SPEAKER RIGHT (-)

搭載コネクタ 5045-02A https://www.monotaro.com/p/0856/0754/
対応コネクタ 5051-02 http://www.monotaro.com/p/0856/0657/
コンタクトピン 5159TL https://www.monotaro.com/p/0856/0745/

SNK

4ピン

MVS

ピンアサイン

1	SPEAKER LEFT (+)
2	SPEAKER LEFT (-)
3	SPEAKER RIGHT (-)
4	SPEAKER RIGHT (+)

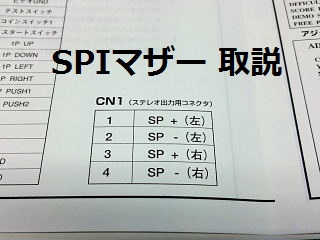

セイブ開発

4ピン

【対応基板】 SPIマザー
基板側でモノラルからステレオに設定変更する必要がある(JP2コネクタの差替)

ピンアサイン

1	SPEAKER LEFT (+)
2	SPEAKER LEFT (-)
3	SPEAKER RIGHT (+)
4	SPEAKER RIGHT (-)

搭載コネクタ IL-G-4P-S3T2-SA http://jp.rs-online.com/web/p/pcb-headers/4906520/?origin=PSF_435704|cav
対応コネクタ IL-G-4S-S3C2-SA http://jp.rs-online.com/web/p/pcb-connector-housings/4906845/
コンタクトピン IL-G-C2-SC-0001 http://jp.rs-online.com/web/p/pcb-connector-contacts/4906463/?origin=PSF_435696|cav

日本物産

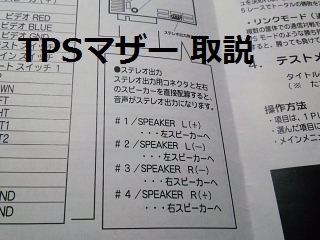

TECMO

4ピン

【対応基板】 TPSマザー

ピンアサイン

1	SPEAKER LEFT (+)
2	SPEAKER LEFT (-)
3	SPEAKER RIGHT (-)
4	SPEAKER RIGHT (+)

搭載コネクタ 5045-04A https://www.monotaro.com/p/0856/0772/
対応コネクタ 5051-04 https://www.monotaro.com/p/0856/0675/
コンタクトピン 5159TL https://www.monotaro.com/p/0856/0745/

IREM

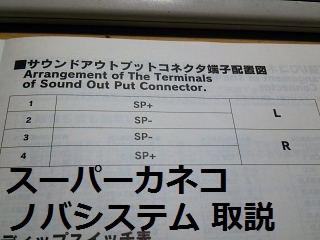

KANEKO

4ピン

【対応基板】スーパーカネコノバシステム

ピンアサイン

1	SPEAKER LEFT (+)
2	SPEAKER LEFT (-)
3	SPEAKER RIGHT (-)
4	SPEAKER RIGHT (+)

ATLUS

NMK

CAVE

DECO

4ピン

【対応基板】ウルフファング -空牙2001- *1

ジャンパをStereoに切り替える必要がある

ピンアサイン

1	SPEAKER LEFT (+)
2	SPEAKER LEFT (-)
3	SPEAKER RIGHT (-)
4	SPEAKER RIGHT (+)

搭載コネクタ B4P-VH
対応コネクタ VHR-4N
コンタクトピン B4P-VH

BANPRESTO

彩京

サミー

4ピン

アトミス
ピンアサイン

1	SPEAKER LEFT (+)
2
3	SPEAKER LEFT (-)
4
5	SPEAKER RIGHT (+)
6
7	SPEAKER RIGHT (-)
8
9	(none)
10

搭載コネクタ
対応コネクタ PHDR-10VS http://www.marutsu.co.jp/shohin_54969/
コンタクトピン http://www.marutsu.co.jp/shohin_78971/

TOA PLAN

ステレオ基板なし

タグ：

+ タグ編集

「ステレオ基板」をウィキ内検索

最終更新：2020年06月27日 01:55

添付ファイル

*1 ほかの基板でも対応しているとは思うが未確認
