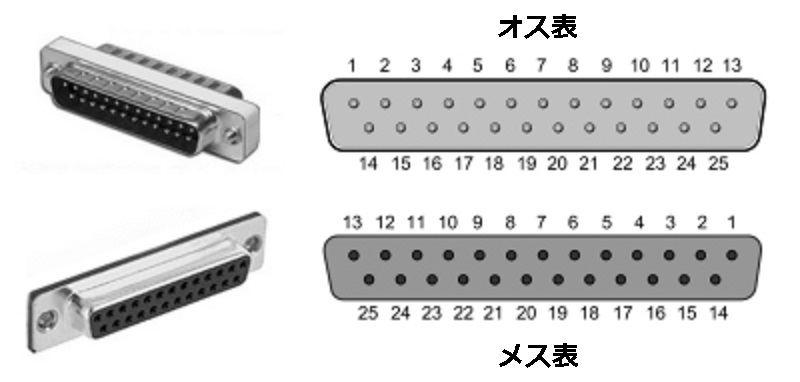

PMS D-sub 25pin
| 1 |
UP |
14 |
SERVICE |
| 2 |
DOWN |
15 |
TEST |
| 3 |
LEFT |
16 |
TILT |
| 4 |
RIGHT |
17 |
COIN(SELECT) |
| 5 |
SHOT 1 |
18 |
START |
| 6 |
SHOT 2 |
19 |
SHOT 9 |
| 7 |
SHOT 3 |
20 |
SHOT 10 |
| 8 |
SHOT 4 (KICK) |
21 |
AUDIO L(LINE) |
| 9 |
SHOT 5 (KICK) |
22 |
AUDIO R(LINE) |
| 10 |
SHOT 6 (KICK) |
23 |
+5V |
| 11 |
SHOT 7 (JAMMA 4) |
24 |
+12V |
| 12 |
SHOT 8 (JAMMA 5) |
25 |
GND |
| 13 |
SYNC |
|
|
01 黒 上
02 茶 下
03 赤 左
04 橙 右
05 黄 SHOT 1(JAMMA1)
06 緑 SHOT 2(JAMMA2)
07 青 SHOT 3(JAMMA3)
08 紫 SHOT 4(KICK4)
09 灰 SHOT 5(KICK5)
10 白 SHOT 6(KICK6)
11 桃 SHOT 7(JAMMA4)
12 水 SHOT 8(JAMMA5)
13 赤/黒 SYNC
14 茶/白 SERVICE
15 赤/白 TEST
16 橙/白 TILT
17 黄/黒 COIN(SELECT)
18 緑/白 START
19 青/白 SHOT 9
20 紫/白 SHOT 10
21 灰/黒 AUDIO L
22 黒/白 AUDIO R
23 桃/黒 +5V
24 橙/黒 +12V
25 緑/黒 GND
フレーム GND

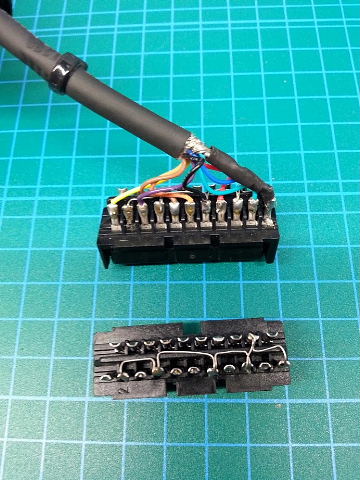

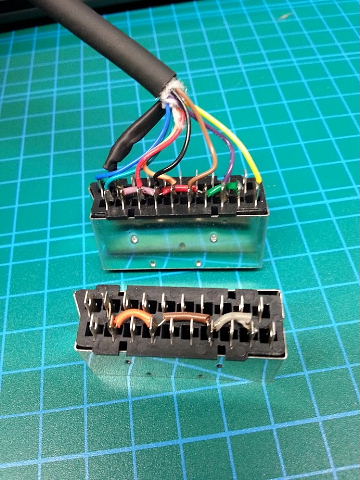

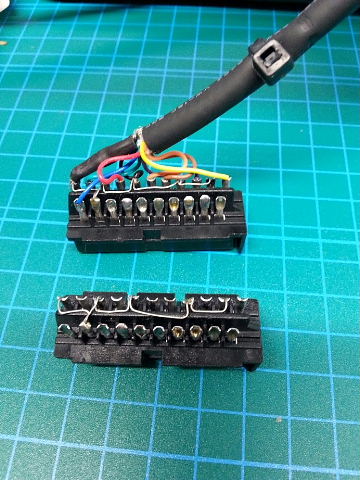

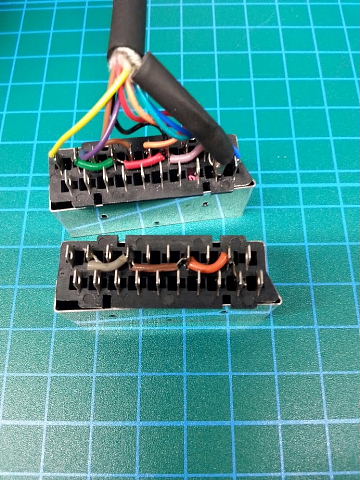

RGB21pin
| 1 |
AUDIO LEFT IN |
2 |
(AUDIO LEFT OUT) |
| 3 |
AUDIO IN GND |
4 |
(AUDIO OUT GND) |
| 5 |
AUDIO RIGHT IN |
6 |
(AUDIO RIGHT OUT) |
| 7 |
SYNC IN GND |
8 |
(SYNC OUT GND) |
| 9 |
SYNC IN |
10 |
(SYNC OUT) |
| 11 |
AV CONTROL(+5V) |
12 |
(Ym IN) |
| 13 |
RED GND |
14 |
(YS/YM GND) |
| 15 |
RED |
16 |
(YS IN) |
| 17 |
GREEN GND |
18 |
Blue GND |
| 19 |
GREEN |
20 |
BLUE |
| 21 |
FRAME GND |
|
|
#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (rgb21pin_male1.jpg)
RGB15pin(2列)
RGB15pin(3列)
JAMMA56pin
#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (JAMMA56pin.jpg)
| GND |
1 |
A |
GND |
| GND |
2 |
B |
GND |
| +5V |
3 |
C |
+5V |
| +5V |
4 |
D |
+5V |
| -5V |
5 |
E |
-5V |
| +12V |
6 |
F |
+12V |
| 切り欠き |
7 |
H |
切り欠き |
| COIN COUNTER 1 |
8 |
J |
COIN COUNTER 2 |
| (COIN LOCKOUT) |
9 |
K |
(COIN LOCKOUT) |
| SPEAKER(+) |
10 |
L |
SPEAKER(-) |
|
11 |
M |
|
| VIDEO RED |
12 |
N |
VIDEO GREEN |
| VIDEO BLUE |
13 |
P |
VIDEO SYNC |
| VIDEO GND |
14 |
R |
SERVICE |
| TEST |
15 |
S |
TILT |
| COIN 1 |
16 |
T |
COIN 2 |
| 1P START |
17 |
U |
2P START |
| 1P UP |
18 |
V |
2P UP |
| 1P DOWN |
19 |
W |
2P DOWN |
| 1P LEFT |
20 |
X |
2P LEFT |
| 1P RIGHT |
21 |
Y |
2P RIGHT |
| 1P PUSH 1 |
22 |
Z |
2P PUSH 1 |
| 1P PUSH 2 |
23 |
a |
2P PUSH 2 |
| 1P PUSH 3 |
24 |
b |
2P PUSH 3 |
| 1P PUSH 4 |
25 |
c |
2P PUSH 4 |
| 1P PUSH 5 |
26 |
d |
2P PUSH 5 |
| GND |
27 |
e |
GND |
| GND |
28 |
f |
GND |
PMS-56E
#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (pms-56e.jpg)
| GND |
1 |
A |
GND |
| GND |
2 |
B |
GND |
| +5V |
3 |
C |
+5V |
| +5V |
4 |
D |
+5V |
| -5V |
5 |
E |
-5V |
| +12V |
6 |
F |
+12V |
| 1P PUSH 5 |
7 |
H |
2P PUSH 5 |
| COIN COUNTER 1 |
8 |
J |
COIN COUNTER 2 |
| 1P PUSH 4 |
9 |
K |
2P PUSH 4 |
| SPEAKER L (+) |
10 |
L |
SPEAKER L (-) |
| SPEAKER R (+) |
11 |
M |
SPEAKER R (-) |
| VIDEO RED |
12 |
N |
VIDEO GREEN |
| VIDEO BLUE |
13 |
P |
VIDEO SYNC |
| VIDEO GND |
14 |
R |
SERVICE |
| TEST |
15 |
S |
TILT |
| COIN 1 |
16 |
T |
COIN 2 |
| 1P START |
17 |
U |
2P START |
| 1P UP |
18 |
V |
2P UP |
| 1P DOWN |
19 |
W |
2P DOWN |
| 1P LEFT |
20 |
X |
2P LEFT |
| 1P RIGHT |
21 |
Y |
2P RIGHT |
| 1P PUSH 1 |
22 |
Z |
2P PUSH 1 |
| 1P PUSH 2 |
23 |
a |
2P PUSH 2 |
| 1P PUSH 3 |
24 |
b |
2P PUSH 3 |
| 1P KICK 4 |
25 |
c |
2P KICK 4 |
| 1P KICK 5 |
26 |
d |
2P KICK 5 |
| 1P KICK 6 |
27 |
e |
2P KICK 6 |
| GND |
28 |
f |
GND |
CPS1キック10pin
| 1 |
GND |
| 2 |
GND |
| 3 |
1P PUSH 4 (キック弱) |
| 4 |
1P PUSH 5 (キック中) |
| 5 |
1P PUSH 6 (キック強) |
| 6 |
|
| 7 |
2P PUSH 4 (キック弱) |
| 8 |
2P PUSH 5 (キック中) |
| 9 |
2P PUSH 6 (キック強) |
| 10 |
|
CPS2キック
| GND |
1 |
2 |
GND |
|
3 |
4 |
|
|
5 |
6 |
|
|
7 |
8 |
|
| 2P PUSH 6 (キック強) |
9 |
10 |
|
|
11 |
12 |
|
|
13 |
14 |
|
| 1P PUSH 6 (キック強) |
15 |
16 |
|
| 1P PUSH 5 (キック中) |
17 |
18 |
|
| 1P PUSH 4 (キック弱) |
19 |
20 |
|
| 2P PUSH 4 (キック弱) |
21 |
22 |
|
| 2P PUSH 5 (キック中) |
23 |
24 |
|
|
25 |
26 |
|
|
27 |
28 |
|
|
29 |
30 |
|
|
31 |
32 |
|
| GND |
33 |
34 |
GND |
搭載コネクタ DF1B-34DP-2.5DS
対応コネクタ DF1B-34DS-2.5RC
コンタクトピン DF1B-2022SC
アストロ
スピーカ4pin
コンパネ12pin
コンパネ10pin
コンパネ2pin
分離部AC電源3pin
分離部アース3pin
[PMS]NH 2pin
[PMS]NH 3pin
[PMS]NH 4pin
[PMS]NH 5pin
[PMS]NH 8pin
[PMS]NH 10pin
[PMS]NH 12pin
[PMS]1625 6pin
[PMS]1625 9pin
[PMS]1625 12pin
[PMS]SEGA 10pin
