PI製作－駅舎モデリング

[[駅舎プラグイン]]－[[モデリング]]

このコーナーでは駅舎プラグインのモデリングの仕方をお教えいたします。
まずはじめにに書いてある必要なモノはご用意できましたか？
ご用意できたのなら早速はじめましょう！

１．始めに…ホームの種類

ホームと言っても一概に同じ大きさや規格ではありません。　
たとえば、新幹線のホームと在来線のホーム・路面電車のホームではそれぞれの高さが違います。
また、在来線でも、裾上げ工事してない田舎と都会のホームでは高さも違います。　海外と国内でも、もちろん違います　
あらかじめ、造りたいホームの高さを調べておきましょう。
参考までに、地面上からの大体の基準を記します。

新幹線	在来線（都会）	在来線（田舎）	路面電車
１７５０ｍｍ	１５００ｍｍ	１３２０ｍｍ	１００ｍｍ

もし、書くべきことが足りなければ、加筆をおねがいします･･･

２．[[モデリング]]

0.まず始めに

今回は基本的なホームの形として、有効長約６０メートルの無人駅単線ホームを作成したいと思います。
一応、画像を挟んで、それなりの説明をしますが、ここでは、Ｍetasequoiaはある程度、使い慣れている事を前提に話すので、使い方がわからない方・まだ慣れてない方は、付属の説明書か施設プラグイン作成のページをご参考下さい。
また、以下よりモデリングについて記述しますが、Ｍetasequoia上の１００＝RailSim上の３Ｍでモデリングします。　

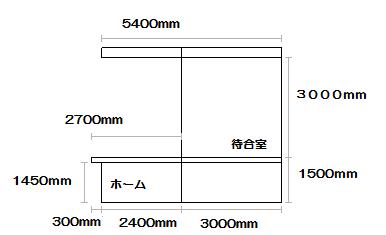

今回作成するホームの概要

ホーム高	ホーム幅	有効長
1500ｍｍ	2700ｍｍ	60000ｍｍ

↑中学の技術以来、まともに設計図書いた事が無いので許して下さい

1.ホーム基礎部分のモデリング

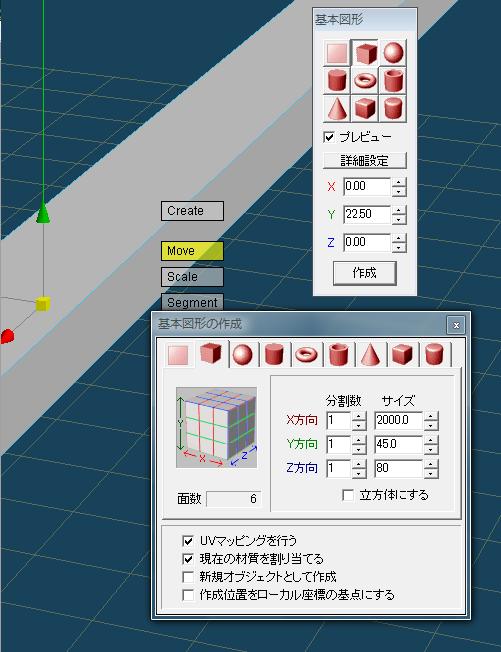

まず、Ｍetasequoiaを起動していただき、以下の設定で、オブジェクトを造ってください。

これが、ホームの土台となります。　

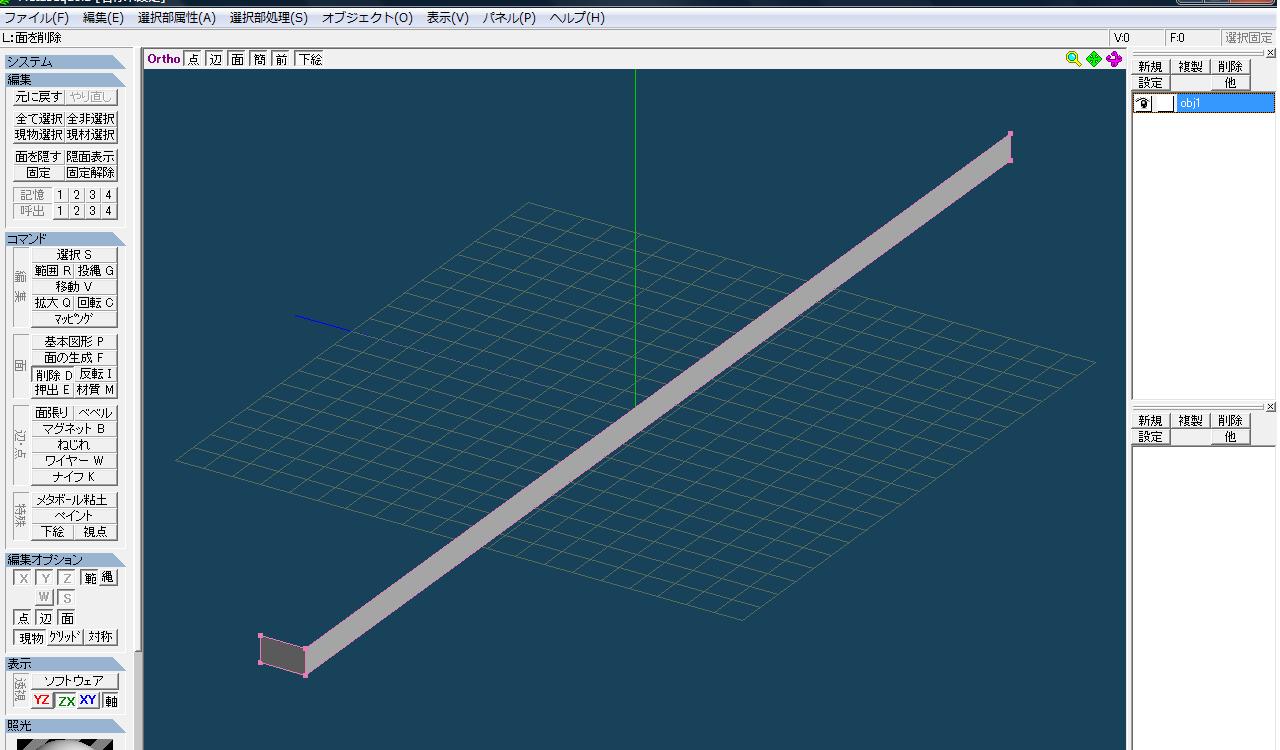

次に、上の面のポリゴンを削除していただきます。ここは後々、隠れてしまい、無駄なポリゴンとなってしまいます。

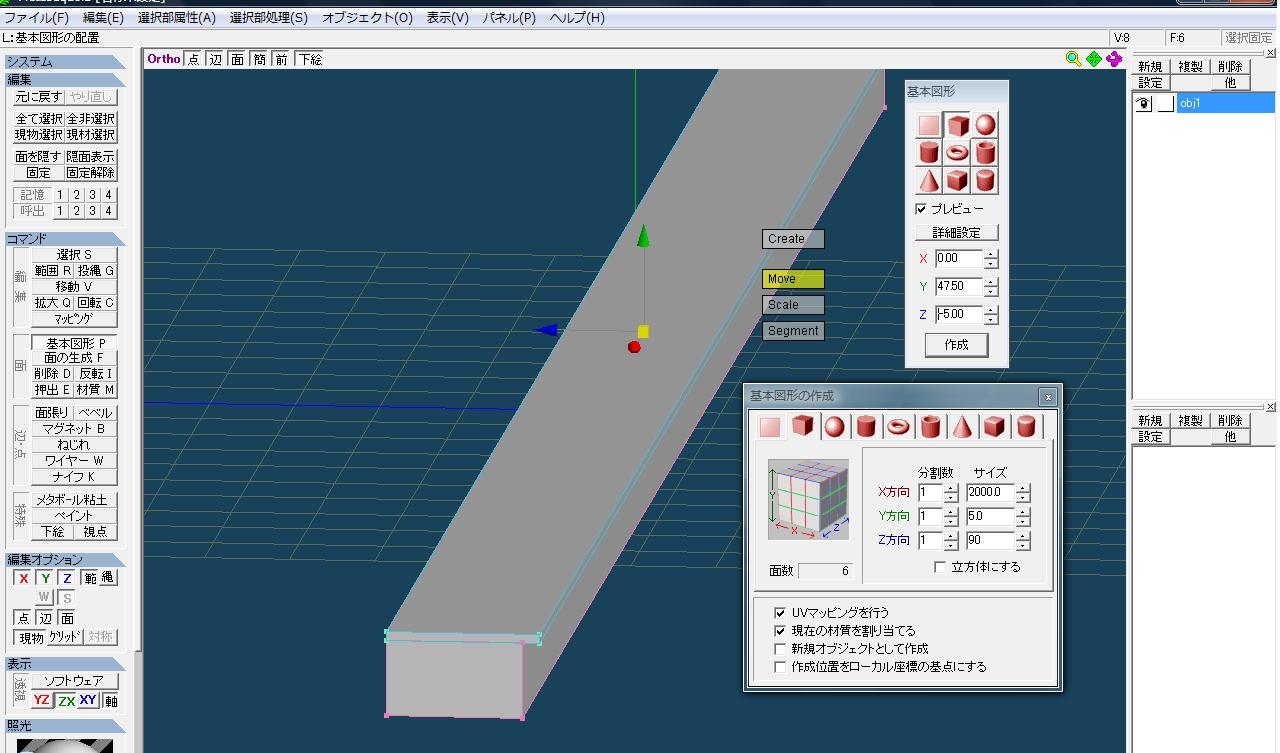

以下のように、設定し、新たにポリゴンを作成してください。

これで、ホームの大まかな形ができました。　次にテクチャーを貼って行きたいと思います。　

テクチャーは以下のものを使ってみましょう。　落として使っても全然構いません。

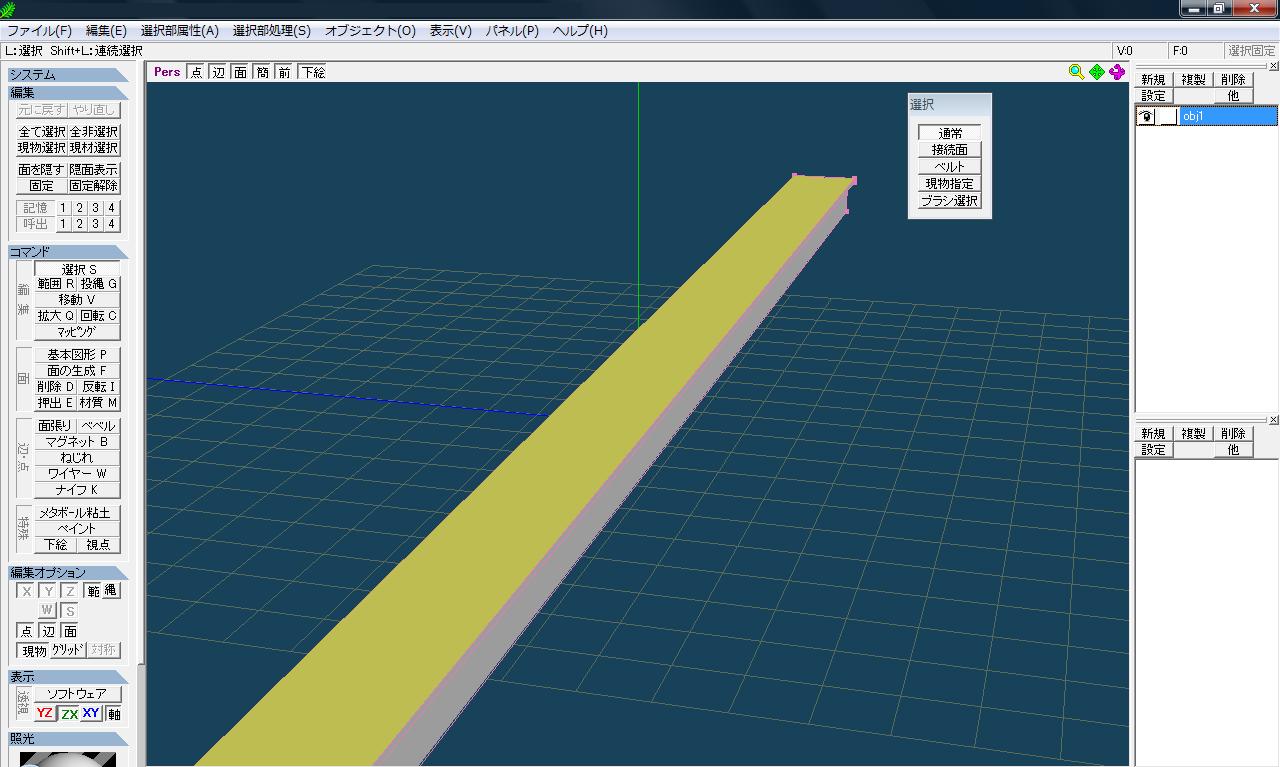

では、このテクチャーを貼りたいと思います。　[面]→[材質]より、まず、貼る面を指定します。　

指定し、クリックするとテクチャーが貼られます。

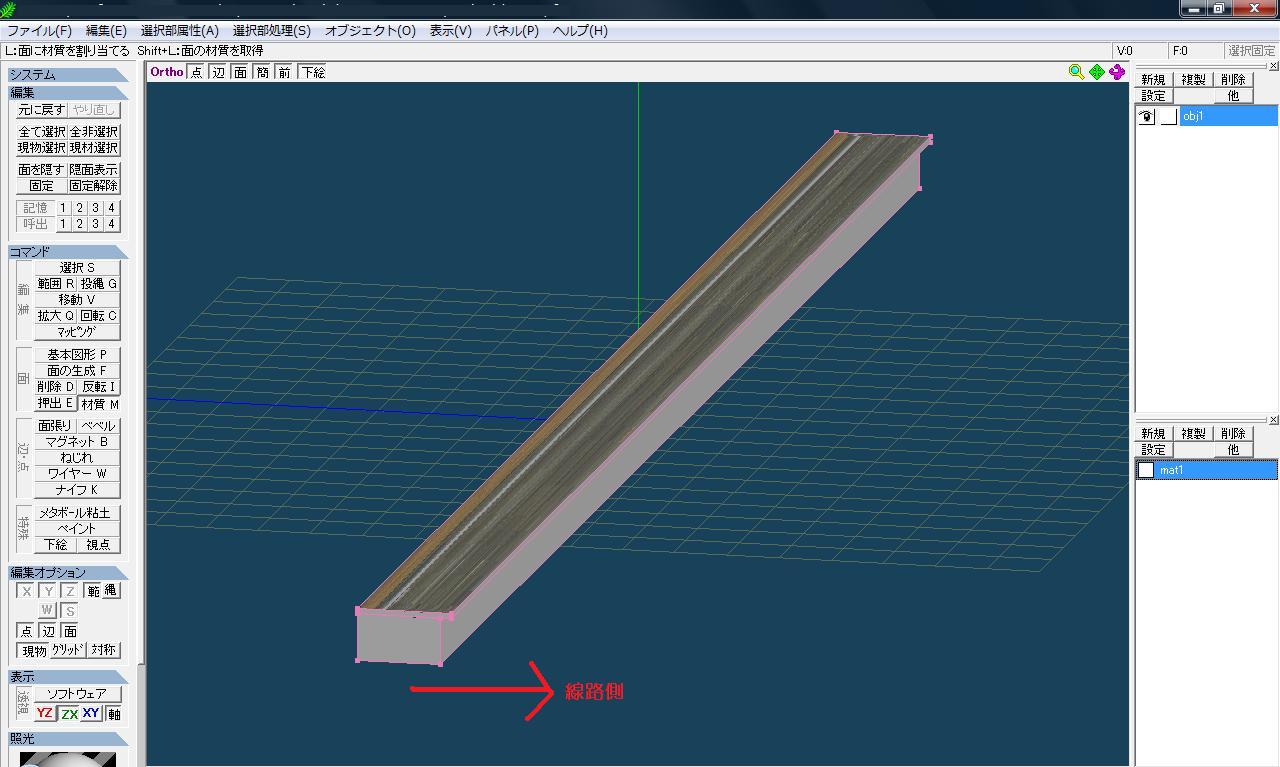

一見、よさそうに見えますが、逆の向きにテクチャーが貼られてしまっています。[編集]→[マッピング]より変更したいと思います。。
