サムスン電子製　オーディオレベルメータIC
日本語の作例が無いｗ　データシート見る限り難しいことはないと思うんだが・・・。

LEDへ送る電流は20mA固定のようだ。
パッケージ：SIP 9pin
1-4 pin: LED(Not USE Registance)
5 pin: Ground
6 pin: LED(Not USE Registance)
7 pin: Unknown(Strate 0.1uF EleCap)
8 pin: Voltage input Separate 0.22uF EleCap(ex.SoundWave) Palarel 56Kohm Regist
9 pin: Vdd(With LED Anode 180ohm Regist)

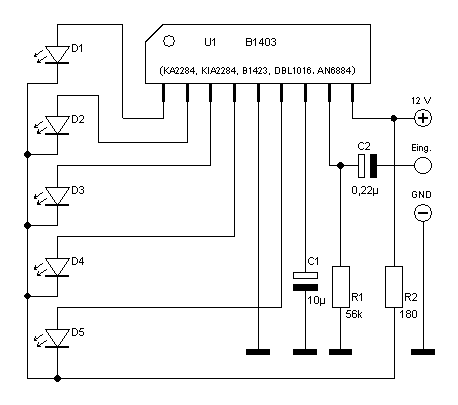

↓借り物（Cadlusサーキットでコピろうと思ってたが思いっきり間違えてたので後日）
