== 概要 ==

MODEL1はセガが開発したアーケードゲーム用システム基板。

== MODEL1 CPU BOARD 形番および主要チップ ==

NAME シルク形番 パターン形番 コメント
MODEL1 CPU BD 837-8886 171-6298D
MODEL1 CPU BD 833-10016
ラベル表示
バーチャファイター(VIRTUR FIGHTERS)※上記基板形番による実装

LSI No.
IC/LSI型番
外観 コメントなど
uPD70615 uPD70615GD-16 V60 CPU NEC IC8 120ピンQFP
uPD71051 NEC i8251相当シリアル通信用LSI(USART) 28ピンDIP
315-5338A
FUJITSU IC23,IC32(未実装) 100ピンQFP
315-5463
FUJITSU製 IC50 120ピンQFP
315-5464
FUJITSU製 IC43 160ピンQFP
315-5465
NEC製 IC9 100ピンQFP
315-5546A
GAL16V8B 20ピンDIP
315-5571
FUJITSU IC57,IC58 160ピンQFP
315-5572
FUJITSU IC60,IC66 160ピンQFP
315-5724
FUJITSU IC40 160ピンQFP

== MODEL1 VIDEO BOARD 形番および主要チップ ==

※(↑実際には基板にこの表示はないので注意)

NAME シルク形番 パターン形番 コメント
(MODEL1 VIDEO BOARD)
837-7894-01 171-6080E


LSI No.
IC/LSI型番
外観 コメントなど
315-5292
FUJITSU 160ピンQFP タイルマップジェネレータ(2DのBG面)
※写真はSYSTEM24に実装されていた315-5292
315-5422A
RICOH製 5GU040-010 160ピンQFP
315-5423
HITACHI製ゲートアレイ HG62E130R37F 168ピンQFP
315-5424A
HITACHI製ゲートアレイ HG62E130R36F 168ピンQFP
315-5425
HITACHI製ゲートアレイ HG62F58R12FL 168ピンQFP
315-5483
SIGNETICS CK2605 PLD 20ピンDIP

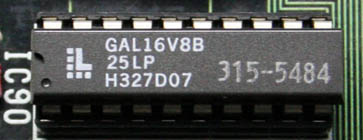

315-5484
GAL16V8B 20ピンDIP
315-5485
GAL16V8B 20ピンDIP
315-5486
GAL16V8B 20ピンDIP RGB出力制御用?

== MODEL1 MEMORY BD 形番および主要チップ ==

NAME シルク形番 パターン形番 コメント
MODEL1 MEMORY BD 837-7893 171-6079B
MODEL1 MEMORY BD 833-10170
(ラベル表示)
バーチャファイター(VIRTUR FIGHTERS)※上記基板形番による実装

LSI No.
IC/LSI型番
外観 コメントなど
EPR-16080 IC4 274096 (B)
AM27C1024-85DC UV-EPROM 40ピンDIP
EPR-16081 IC5 274096 (A)
AM27C1024-85DC UV-EPROM 40ピンDIP
MPR-16084 IC6 274001(LO)
MB834000B-15 MASKROM 32ピンDIP
MPR-16085 IC7 274001(HI)
MB834000B-15 MASKROM 32ピンDIP
MPR-16086 IC8 274001(LO)
MB834000B-15 MASKROM 32ピンDIP
MPR-16087 IC9 274001(HI)
MB834000B-15 MASKROM 32ピンDIP
MPR-16088 IC10 274001(LO)
MB834000B-15 MASKROM 32ピンDIP
MPR-16089 IC11 274001(HI)
MB834000B-15 MASKROM 32ピンDIP
MPR-16090 IC12 274001(LO)
MB834000B-15 MASKROM 32ピンDIP
MPR-16091 IC13 274001(HI)
MB834000B-15 MASKROM 32ピンDIP
EPR-16082 IC14 274001(LO)
TMS27C040-15 UV-EPROM 32ピンDIP
EPR-16083 IC15 274001(HI)
TMS27C040-15 UV-EPROM 32ピンDIP
315-5478
IC17 GAL16V8B 20ピンDIP
MPR-16096 IC26 16M/32M MASK ROM (LO)
MB8316200A FUJITSU UV-EPROM 42ピンDIP
MPR-16097 IC27 16M/32M MASK ROM (HI)
MB8316200A FUJITSU UV-EPROM 42ピンDIP
MPR-16098 IC28 16M/32M MASK ROM (LO)
MB8316200A FUJITSU UV-EPROM 42ピンDIP
MPR-16099 IC29 16M/32M MASK ROM (HI)
MB8316200A FUJITSU UV-EPROM 42ピンDIP
MPR-16100 IC30 16M/32M MASK ROM (LO)
MB8316200A FUJITSU UV-EPROM 42ピンDIP
MPR-16101 IC31 16M/32M MASK ROM (HI)
MB8316200A FUJITSU UV-EPROM 42ピンDIP
MPR-16102 IC32 16M/32M MASK ROM (LO)
MB8316200A FUJITSU UV-EPROM 42ピンDIP
MPR-16103 IC33 16M/32M MASK ROM (HI)
MB8316200A FUJITSU UV-EPROM 42ピンDIP
- IC39 274001(LO) BLANK
32ピンDIP
- IC40 274001(ML) BLANK
32ピンDIP
- IC41 274001(MH) BLANK
32ピンDIP
- IC42 274001(HI) BLANK
32ピンDIP


== MODEL1 SOUND BD 形番および主要チップ ==

MODEL-1 SOUND BD MODEL-1 SOUND BD OPTION

NAME シルク形番 パターン形番 コメント
MODEL1(MODEL-1) SOUND BD 837-10020(Virtua Fighter) 171-6252A
MODEL1(MODEL-1) SOUND BD OPTION 837-8680(Virtua Fighter) 171-6256A

LSI No.
IC/LSI型番
外観 コメントなど
315-5560 PCM SOUND LSI
MODEL1 SOUND BOARD
MODEL1 SOUND BOARD OPTION
315-5577 PLD GAL16V8B
MODEL1 SOUND BOARD
315-5578 PLD GAL16V8B
MODEL1 SOUND BOARD
315-5579 PLD GAL16V8B
MODEL1 SOUND BOARD
MODEL1 SOUND BOARD OPTION
