view
1. 目的
- PAT(IPマスカレード)を設定する方法を確認します。
2. 構成
2.1. 設定概要
- 初期設定はIPアドレスのみです。

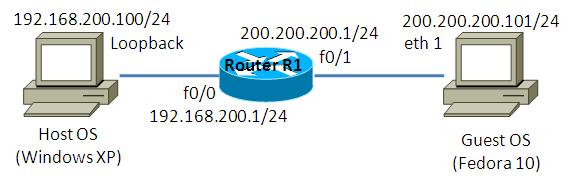

2.2. 構成図
2.3. netファイル
model = 3620
[localhost]
[[3620]]
image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
ram = 128
[[ROUTER R1]]
f0/0 = NIO_gen_eth:\Device\NPF_{Host OS Loopback}
f1/0 = NIO_gen_eth:\Device\NPF_{Guest OS eth 1}
2.4. 初期設定
- R1
! version 12.4 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption ! hostname R1 ! boot-start-marker boot-end-marker ! ! no aaa new-model ! resource policy ! memory-size iomem 5 ! ! ip cef no ip domain lookup ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! interface FastEthernet0/0 ip address 192.168.200.1 255.255.255.0 duplex auto speed auto ! interface FastEthernet0/1 ip address 200.200.200.1 255.255.255.0 duplex auto speed auto ! ip http server no ip http secure-server ! ! ! no cdp run ! ! ! control-plane ! ! ! ! ! ! ! ! ! line con 0 line aux 0 line vty 0 4 ! ! end
3. [検証] PAT
3.1. 設定投入
PATの設定を投入します。
R1(config)#interface FastEthernet 0/0 R1(config-if)#ip nat inside R1(config-if)#exit R1(config)# R1(config)# R1(config)#interface FastEthernet 1/0 R1(config-if)#ip nat outside R1(config-if)#exit R1(config)# R1(config)# R1(config)#ip access-list standard PAT_LIST R1(config-std-nacl)#permit 192.168.0.0 0.0.255.255 R1(config-std-nacl)#exit R1(config)# R1(config)# R1(config)#ip nat inside source list PAT_LIST interface FastEthernet 1/0 overloadr
3.2. 疎通確認
Host OS側でstatic routeを定義した後に、Guest OS宛てにping疎通確認を行います。
（NATで変換された結果、Guest OS側からは同一セグメントからのpingのように見えるので、Guest OS側にstatic routeの設定は不要です。）
（NATで変換された結果、Guest OS側からは同一セグメントからのpingのように見えるので、Guest OS側にstatic routeの設定は不要です。）
C:\>route add 200.200.200.0 mask 255.255.255.0 192.168.200.1
C:\>
C:\>
C:\>ping 200.200.200.101
Pinging 200.200.200.101 with 32 bytes of data:
Reply from 200.200.200.101: bytes=32 time=165ms TTL=63
Reply from 200.200.200.101: bytes=32 time=62ms TTL=63
Reply from 200.200.200.101: bytes=32 time=31ms TTL=63
Reply from 200.200.200.101: bytes=32 time=31ms TTL=63
Ping statistics for 200.200.200.101:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 31ms, Maximum = 165ms, Average = 72ms
C:\>
3.3. 設定確認
showコマンドにより、どのようにIPアドレスが変換されたのかを確認します。
R1#show ip nat translations Pro Inside global Inside local Outside local Outside global icmp 200.200.200.1:512 192.168.200.100:512 200.200.200.101:512 200.200.200.101:512 R1#
debugを有効にし、上記のpingが変換される様子を観察します。
R1#debug ip nat IP NAT debugging is on R1# *Mar 1 00:08:17.003: NAT: s=192.168.200.100->200.200.200.1, d=200.200.200.101 [14199] *Mar 1 00:08:17.127: NAT*: s=200.200.200.101, d=200.200.200.1->192.168.200.100 [53852] *Mar 1 00:08:17.999: NAT*: s=192.168.200.100->200.200.200.1, d=200.200.200.101 [14219] *Mar 1 00:08:18.031: NAT*: s=200.200.200.101, d=200.200.200.1->192.168.200.100 [53853] *Mar 1 00:08:19.015: NAT*: s=192.168.200.100->200.200.200.1, d=200.200.200.101 [14240] *Mar 1 00:08:19.039: NAT*: s=200.200.200.101, d=200.200.200.1->192.168.200.100 [53854] *Mar 1 00:08:20.027: NAT*: s=192.168.200.100->200.200.200.1, d=200.200.200.101 [14261] *Mar 1 00:08:20.059: NAT*: s=200.200.200.101, d=200.200.200.1->192.168.200.100 [53855] R1#
