シェーマなどのお絵描きの仕方

シェーマや図を描くには、「お絵かきソフト」が必要になります。
Windowsは標準で「ペイント」というお絵かきソフトがアクセサリの中にあります。
もちろんペイントでも簡単なお絵かきはできますが、シェーマを描くには向きません。

絵を描くソフトは、主にペイント系とドロー系に分かれます。
その違いは

ペイント系ソフト	ラスタ形式	色の点（ドット）で塗る感じ	拡大すると境界が汚くなる	データ量多い	ペイント、photoshop
ドロー系ソフト	ベクタ形式	計算値で線を引く感じ	拡大しても境界が滑らか	データ量少ない	Inkscape、Illustrator

といった感じでしょうか。

Windows標準のペイントを使って絵を描くと、ギザギザで、マウスもロクに動かないし、奇麗なラインにならず
何度も書き直し、イライラしてしまいます。

私は、シェーマや図を描くときには、ドロー系フリーソフトのInkscape　(Windows、Mac、Linux)を使っています。
（昔Canvasというソフトがペイント+ドローができて、使っていてとても便利だったんだけどPC古くて使えなくなってしまった。。）

Inkscape

フリーですが多機能なソフトです。でも簡単なシェーマを作るなら使う機能は限られています。

Inkscape-窓の杜ライブラリ

ソフトの使い方を解説したホームページも多数あります。

簡単に肝臓を描いてみましょう。
まず、ソフトを開きます。

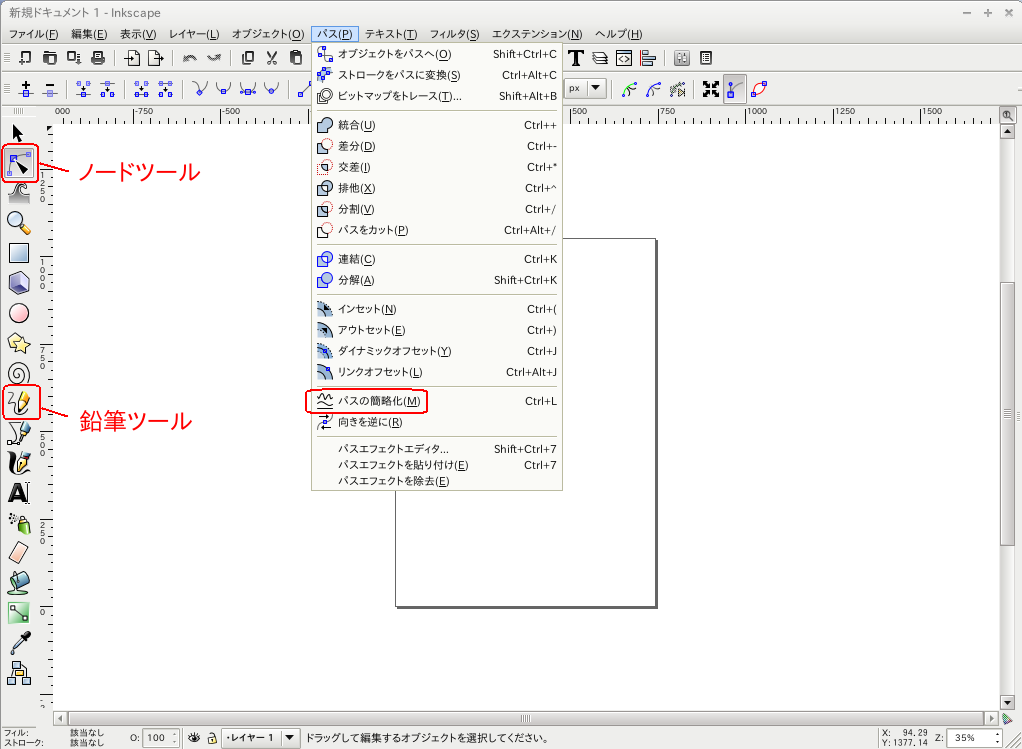

使うのは、1.鉛筆ツール、2.ノードツール、3.パスの簡略化です。

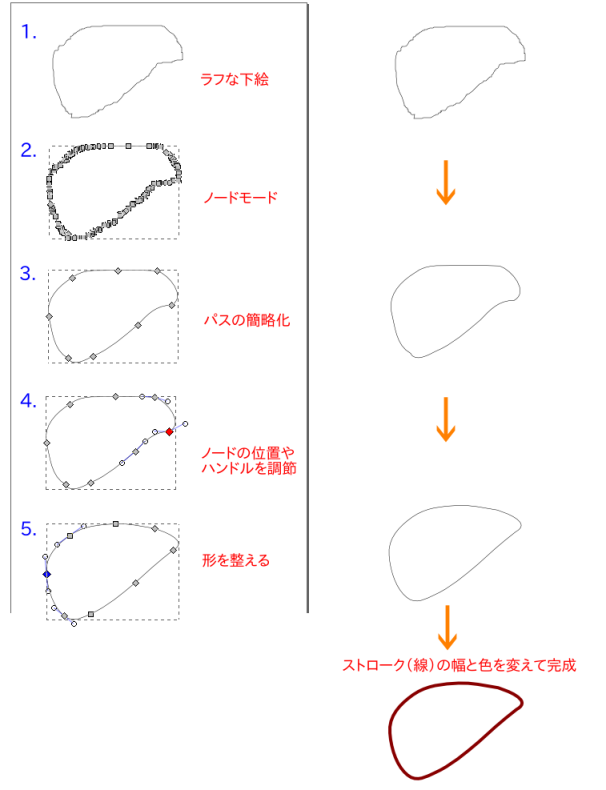

1.鉛筆ツールを選択し、フリーハンドでラフな下絵を描きます。思いっきりラフで良いです。肝臓です。

2.ノードツールに切り替えると、線の上にある小さな四角形（ノード）が大量に表れます。
　線のことをパスと呼びます。

3.パスを簡略化します。(ctrl+L)
　ノードが多く残れば何回も繰り返します。

4.ノードをクリックすると、ハンドルが表れます。（やじろべぇの腕みたいな奴です）
　ノードの位置、ハンドルの長さや角度を自由に調節します。（ベジェ曲線）

5.よくみるとノードは「■」と「◆」があって「■」は滑らかに曲がり、「◆」は鋭角に曲がります。

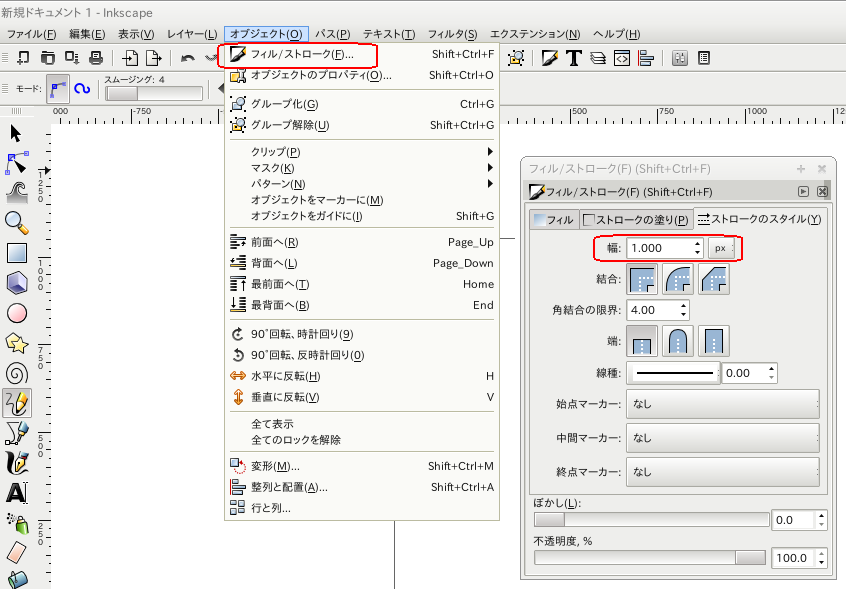

形が完成したら、線の色とか太さをフィル/ストロークで変更します。（フィル＝輪郭線の中、ストローク＝輪郭線）

これでシェーマは完成です。肝臓です。

次にこれを他で使う為に、シェーマのファイル形式を変更します。
（このままinkscapeで保存しても他で扱いにくいからです）

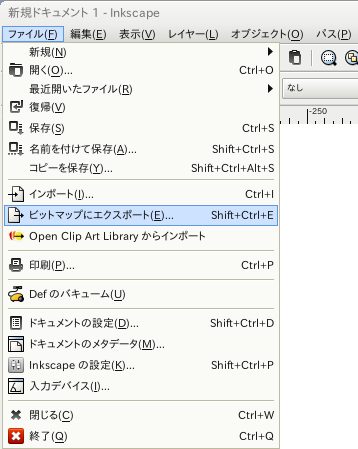

これをビットマップにエクスポートします。

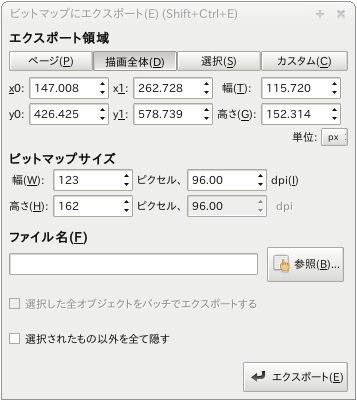

画像のサイズや解像度を決め、ファイル名をつけて、pngファイルに書き出します。

ここで書き出された絵は、背景が透明で線の情報しか書き出されていません。

このファイルをペイントなどに貼り、白い背景をつけます。（ペイントの編集メニュー→ファイルから貼り付け使用）

あとはトリミング（切り取って）pngなりjpgなりで保存し直して下さい。

保存した画像で完成です。

PowerPointに挿入したり、TiddlyWikiの埋め込み画像データにしたり色々できます。

特徴として、ラフに下絵を描いて、あと好きなようにいくらでも変形が効くので少し複雑なシェーマも描けます。

滑らかな曲線も自分が納得できるまでグラマーな曲線を描く事ができます。
