yaosm - Yet Another Open Source Modchip
公式サイト
ディスクの読み込み改良
リージョンに関するPICコードを修正
yaosm 2.0からの変更点
2層メディア(DVD+DL,DVD-DL)の読み込み改善
コンフィグディスクからのアップデートに対応
機能
Supports DMS/D2A/D2B chipsets (It does NOT support D2C)
Wii originals
Wii original imports *1
Wii backups
Wii backup imports *1
Gamecube originals
Gamecube original imports *2
Gamecube backups
Gamecube backup imports *2
Gamecube homebrew
All medias DVD-R/DVD-RW/DVD+R/DVD+RW/DVD+R DL/DVD-R DL (no bitsetting required)
Dual Layer support
Configurable speed setting (default and alternate)
Automatic region detection
Stealth (well, at least as much "stealth" as any other Wii modchip currently available)
"Safe" Configuration disc
Optional status LED
Optional disable switch (solder wire to reset switch)
GameID overriding for some GameID's that was blocked by firmware 3.0 *3
Support for Super Mario Galaxy and Super Smash Bros. Brawl
Gamecube audiofix (4 different configurations)
DVD upgradeable
Recovery mode in case of a failed upgrade (See Q&A section for details)
日本語版(修正できる方は修正ヨロ)
DMS, D2A, D2B 搭載のWiiに対応
Wii オリジナル / バックアップ ディスクの動作
Wii 輸入ソフトの動作(一部) *1
GameCube オリジナル / バックアップ ディスク / homebrewの動作
GameCube 輸入ソフトの動作(一部、GCOSでは100%) *2
DVD+R, DVD+RW, DVD-R, DVD-RW, DVD+R DL, DVD-R DLに対応(設定の必要なし)
2層に対応
一時的なドライブ速度の変更 ※eepromの設定が必要
(ドライブ速度変更 ゲーム開始 → メニューに戻る → 再びゲーム開始)
region自動検出機能(※チップ取付後、初めて起動したディスクのリージョンに設定される)
ステルス機能(少なくとも他のMODと同程度以上の効果)
安全に設定可能なコンフィグディスク
LED追加可能
RESETボタンを押しながら電源を入れることにより無効化可能
(リセットボタンとPICとの間に配線が必要。ただPin3とPin8間にスイッチ付けた方が簡単で危険度が低いかも)
FW3.0J以上で一部DISCが動作しない問題を解決 *3
スーパーマリオギャラクシーと大乱闘スマッシュブラザーズXのバックアップの動作
GameCube オーディオ補正機能(4種類の設定が可能)
DVDによるupgradeが可能
Upgradeが失敗した際にrecovery可能(詳細は Readme Q&A 参照)
解説
安く 手軽に 自作できる MODチップ。
WiiFree のチップにプログラムして、そのまま使える (配線互換)
対応チップ
プログラムメモリFlash
SRAM
EEPROM
動作クロック
Pin数
PIC12F629
1024 words
64 bytes
256 bytes
4MHz
8
PIC12F675
1024 words
64 bytes
256 bytes
4MHz
8
PIC12F683(推奨)
2048 words
128 bytes
256 bytes
8MHz
8
PIC16F628A
2048 words
228 bytes
128 bytes
4MHz
18
※将来性を考え、容量の大きい PIC12F683 を推奨
DISC読み込みSpeed fix
環境・個体差により、下記と異なる場合あり
Media 認識率
動画の問題
読み込み速度
ドライブ静寂性
Low 3 倍速
最悪
有り
遅い
静か
Medium 4.5 倍速
良好
なし?
まあまあ
それなり
High 6 倍速(wii 標準)
最高
なし
普通
通常
Region Setting
ソフトの Region を変える。 現在 Wii 用ソフト と GameCube の 一部ソフト に 対応。
使用している 本体 と同じ region 設定にすれば、本体 とは異なる region のソフトも 起動 させることができる。
起動後、動作するかどうかは下記サイトを参照せよ。
Status LED
チップの pin 2 と pin 3 にそれぞれ 青 や 赤 等の LED を付ける事で、簡単な 状況表示 をさせることができる。
Speedfix、Regionfreefix設定完了時、交互点滅。
抵抗値は、電源を3Vとして算出する。
< pin 2 >---< +LED- >---< 100~1KΩ 抵抗 >---< pin 8 > パッチ実行状況表示 常時点滅
< pin 3 >---< +LED- >---< 100~1KΩ 抵抗 >---< pin 8 > DISC認識状況をトグル表示
#ref error :画像を取得できませんでした。しばらく時間を置いてから再度お試しください。
Q&A
Q.PICには、どのファイルを書き込めばいいの?
A.安定版の .hex ファイル。
Q. なぜか不安定... 助けて!
A. まず、PIC は何個か買っておく。 買ったら、はじめに ※必ず※ OSCCAL値 を読み込んで 値を メモ する。
PICの裏を修正液等で白く塗り、マジックで書くとよい。
OSCCAL値 復元
A. PIC にプログラムを書き込む前に、デバイス消去を 毎回 実行する。
A. PIC の pin1 と pin8 の間に 0.1μF の積層セラミックコンデンサを入れる。
積層セラミックコンデンサ
A. DVDを焼きなおす。 Wiiは、メディアの最外周の品質が重要。
CD-DVD Speed で検査する
A. 状態を視認確認するため、LEDをつけてみる。
Q.配線は?

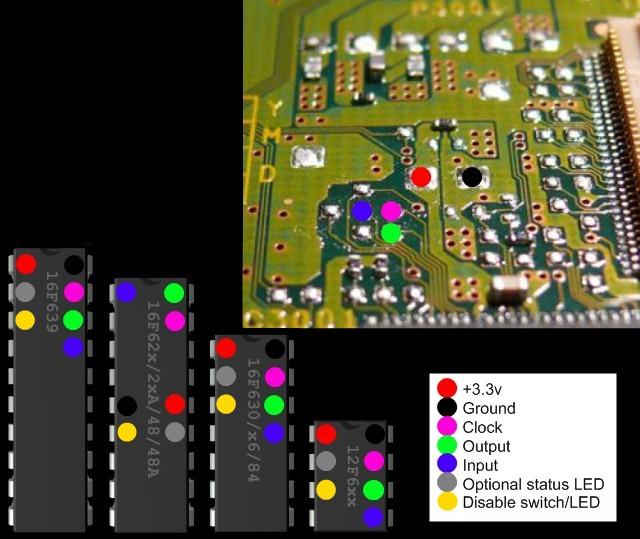

A.書庫内の yaosm_schematic.jpg
コメントフォーム
簡単に言うと 1ピンがプラス 8ピンがマイナス 1と8の間にコンデンサを入れると、電源の安定とかノイズを取ってくれたりします。 ちなみにPICの話なんですが、 普通は周波数を決めるのに水晶とかセラロックとか外付けをします。 ですがこのPICはそれを簡易的に作れます。 簡易だから適当で・・・はかってみたら結構ばらつきがあってびみょー もし動かなかったら他ので試すといいかもしれません。 あと過去ログになんども出てますが、OSCCALは上書きせずに出荷時のものを使いましょう。 分からなくなった+上書きした時点でごみですが、メモっていれば再度書き込むことで問題ないです。 -- コピペ (2007-05-03 06:35:41)
OSCCALは内部RC発振の修正値だから 消しちゃったら2pinと3pin空いてるから外部発振器つければいいのに PICがもったいない。セラロックでいいだろうし コンフィグワードで指定すれば使ってないポートだから問題ないと思うけど 16F628A、648Aは15、16pin 時計には向かないかもしれないが内部発振は結構正確 (修正値反映はプログラムでバンク1、OSCCALに0x3FFから書き込む記述の必要あり) コンデンサはPICの近くに付けるべき。電源の安定は起動、暴走に必須 -- Wii持ってない通りすがり (2007-05-20 01:48:06)
yaosm 3.0は動作しています。 new super MB で本体の更新をしても動作しますか? -- mildseven (2010-01-05 20:23:34)
逝ってよしd(´∀`*)グッ♪ http://e29.mobi/ -- 私だ (2011-12-29 14:58:23)
dqx10をインストールするときに本体更新したらバックアップが動かなくなってしまった(;_;) -- あれれ (2012-08-04 10:31:48)
