CamTwistのエフェクトを自作してみよう

アプリケーション/CamTwist/Effectsを開いてみると.qtzというファイルがあります。

これはAppleのXcodeパッケージに含まれるQuartzComposerのファイルです。

このソフトを使って簡単なエフェクト"ColorRotation"を自作してみましょう。

まずQuartzComposerにCamTwistの出力を渡し、デスクトップを表示させます。

そこにエフェクトを掛けることで、具合を確かめながら作っていきます。

QuartzComposerをインストールする

解説に入る前に、まずはXcodeのインストールが必要です。

Xcodeのインストーラは、OSXのインストールディスクに入っています。
もしくは下記のサイトからダウンロードして下さい。(無料の会員登録が必要)

ADC：http://developer.apple.com/jp/technology/tools.html

QuartzComposerを起動する

Developer/Applications/内を探して下さい。Graphics Tools内で見つかる場合もあるとか。

CamTwistから映像を入力し、表示してみよう

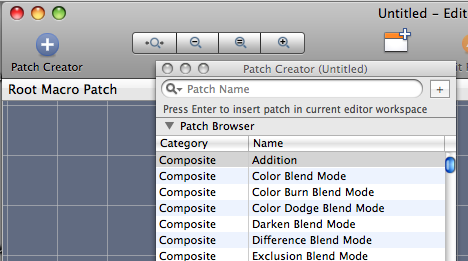

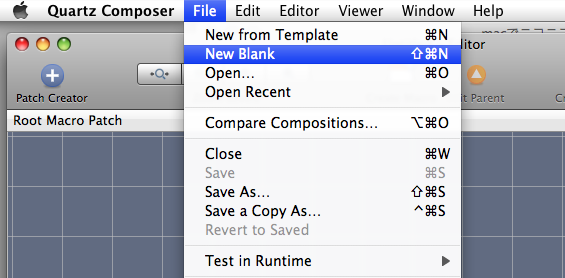

 １：QuartzComposerのFileメニューからNewBlankを選ぶ。Editorウインドウが開くので左上の
 　　丸いボタンを押してPatchCreatorを開く。

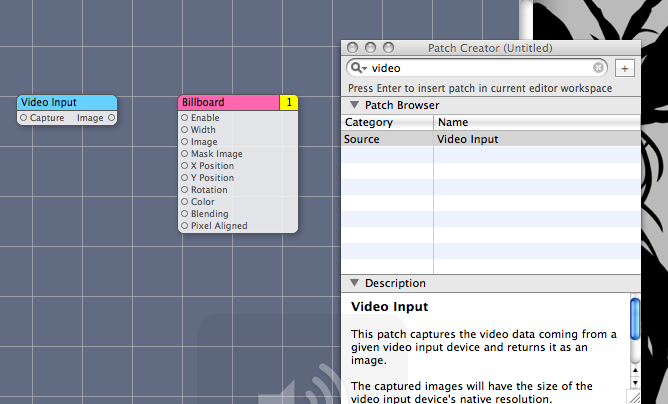

 ２：PatchCreatorの検索窓を使ってBIllboardとVideoInputを見つけEditorにドロップする。
 　　もしくはPatchCreator上でダブルクリックしてもOK。

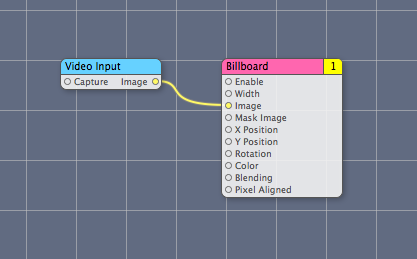

 ３：次にEditorウインドウ上でVideoInputのImageの右の丸(出力)からBillboardのImageの左の
 　　丸(入力)へドラッグして線を繋いで下さい。

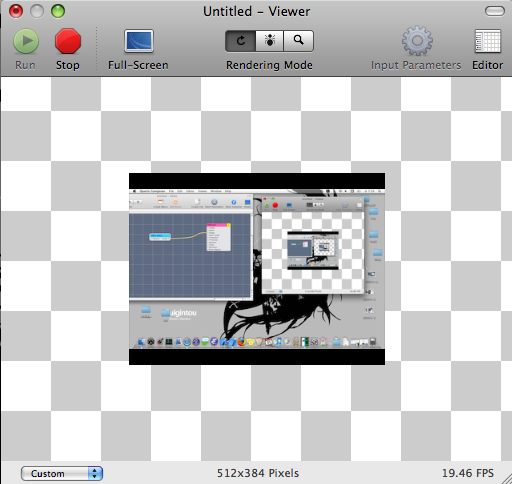

 　　ここでEditorの右上の四角いボタンViewerを押してみましょう。
 　　billbordがVideoInputの出力をレンダリングしてViewerウインドウに映します。

 　　Viewerウインドウには何が映りましたか？私の場合はisightの映像でした。
 　　次にViewerにCamTwistのDesktop出力を映してみましょう。

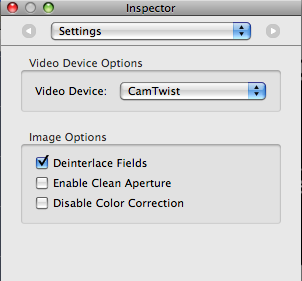

 ４：EditorウインドウのViewerボタンの左にあるPatchInspectorボタンを押し、Inspectorを開く
 　　Editor上でVideoInputをクリックし選択状態にし、Inspectorのsettingsタブに移動、
 　　VideoDeviceをCamTwistに。ViewerにCamTwistの出力が映し出されます。

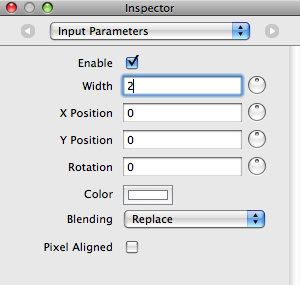

 ５：最後にEditor上でBillboardを選択、InspectorのInputParametersタブへ移動し、Widthの値
 　　を2に変更します。Viewer全体にDesktopを表示できました。

ColorRotationを作ってみよう

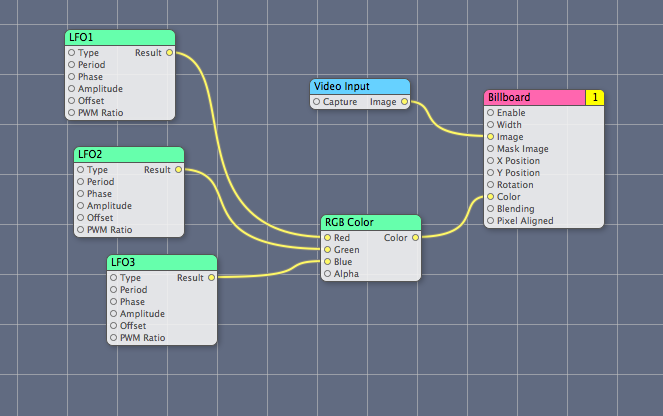

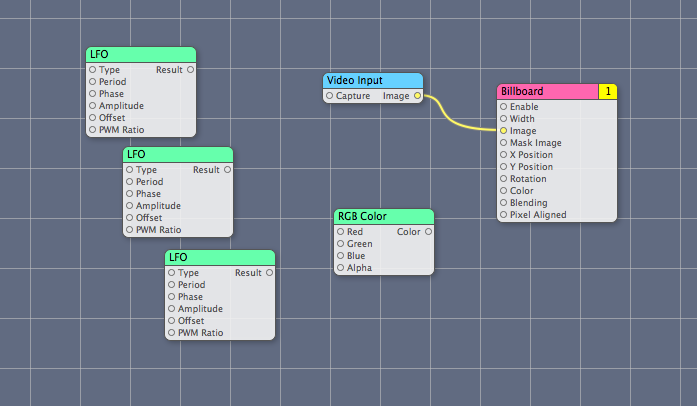

 １：PatchCreatorからRGBColorとLFOを見つけてEditor上に配置します。LFOは３つ必要。
 　　ここではLFO1~3と名前を変更し画像のように線を繋ぎます。
 　　Viewerの映像が白黒に点滅したら成功です。

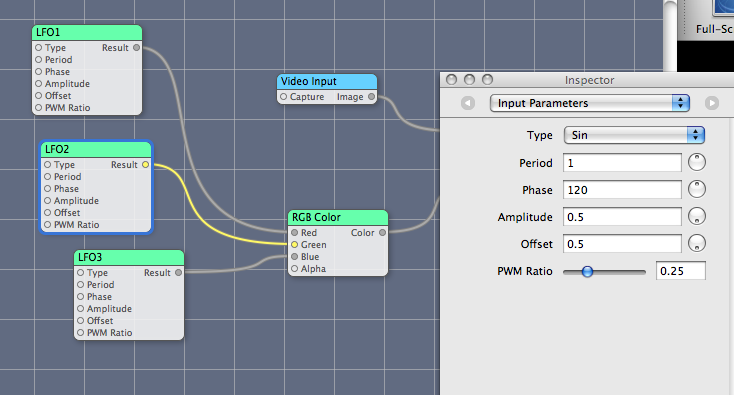

 ２：次にLFO1~3の設定をInspectorで変更します。InputParametrsタブのPhaseの値をLFO1~3
 　　のそれぞれに0, 120, 240と設定して下さい。

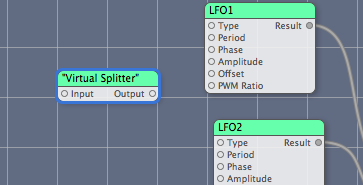

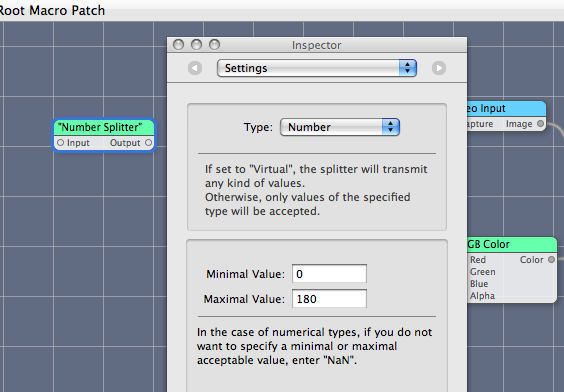

 ３：再びPatchCreatorからInputSplitterを見つけてEditor上に配置する。Inspectorでこのパッチ
 　　を選択し、settingsタブのType:をNumberに。パッチネームが変更されても気にしないこと。
 　　MinimalValue:を0に、MaximalValue:を180に、配線は画像を参照。

 　　InspectorのInput Parametersタブに移動し、inputのバーを動かすと色の変わる間隔を変更
 　　できるはずです。後でこのバーをCamTwistからも操作できるようにします。

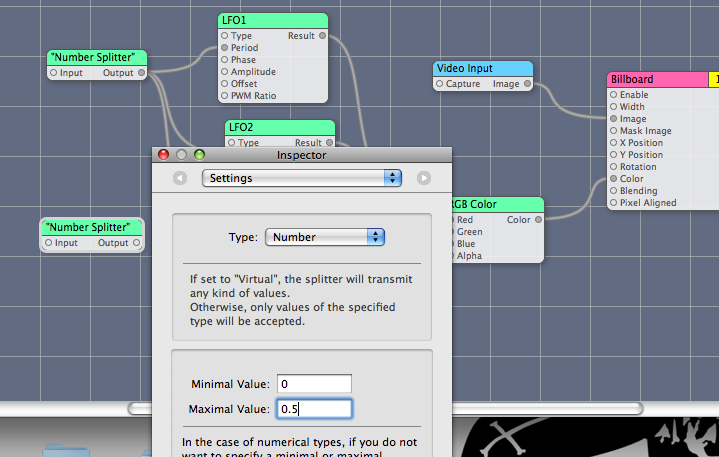

 ４：同じようにInputSplitterをもう一つ配置し画像のように設定します。配線はOutputからLFO1~3
 　　のそれぞれのAmplitudeに繋いで下さい。

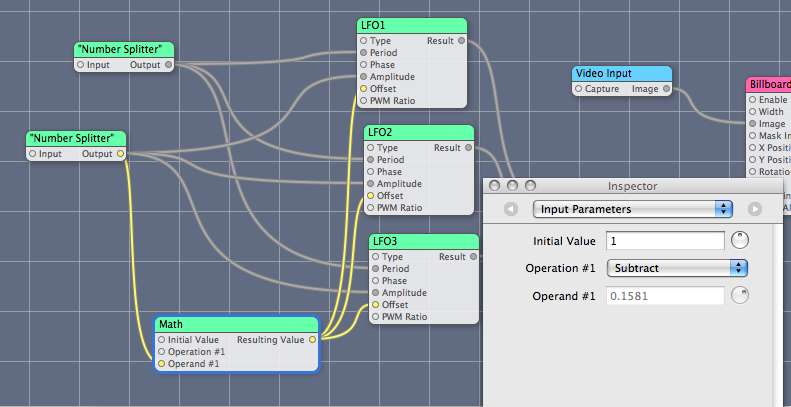

 ５：PatchCreatorからMathを見つけ出し、画像のように設定、配線して下さい。これで二つ目の
 　NumberSplitterは彩度(Saturation)を操作できるようになりました。

 　ここまででエフェクト自体の作成は完了です。次に初期値を設定し、CamTwistから利用できる
 　ように入力を変更します。ここでいったん閉じますね、お疲れさまでした。

CamTwistから読み込めるようにする。

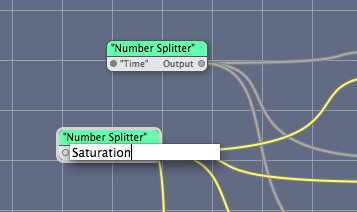

 １：Editor上のNumberSplitterの上でCtr+クリック、PublishedInputs -> Inputを選択。
 　　名前の変更状態になるので、名前を付けます。もう一つのNumberSplitterも同様。
 　　これでCamTwistのSettingsから二つの値が設定できるようになりました。

 ２：次に初期値を設定します。Editorの右上から３つ目のボタン、PatchPatametersを押します。
 　　MacroPatchの値を設定すればそれが初期値となります。

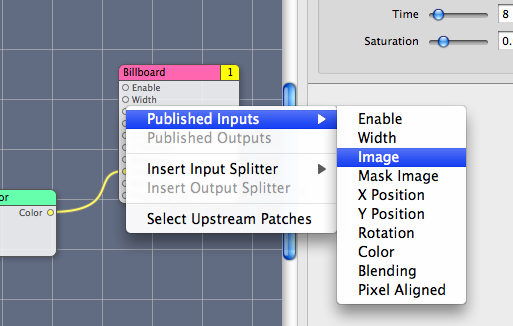

 ３：最後にBillbordのImageの入力元を変更します。Editor上のVideoInputを選択してdeleteを
 　　押して下さい。代わりにBillboard上でCtr+クリック、PublishedInput -> Imageを選択。
 　　名前はそのままImageでかまいません。

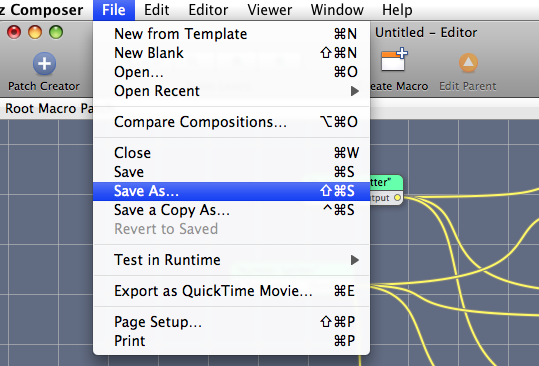

 ４：QuartzComposerのFileメニューから保存し名前を変更して、CamTwistのEffectsフォルダに
 放り込んで下さい。

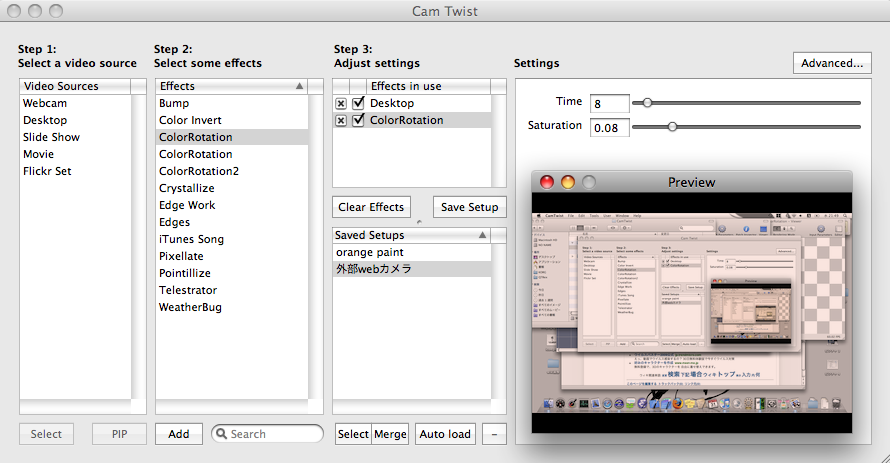

 ５：CamTwistを再起動もしくはEffectを再読み込みして、今作ったエフェクトを確かめましょう。
 　　うまく行きましたか？
