おにぎり型レイアウトについて、長さを分数で表わしなおしたものが下の表。
(A)の直線長 | 1 | 1 1/4 | 1 1/2 | 1 3/4 | 2 | 2 1/4 | 2 1/2 | 2 3/4 | 3 | 3 1/4 | 3 1/2 |
上部の長さ | 3.41 | 3.77 | 4.12 | 4.47 | 4.83 | 5.18 | 5.54 | 5.89 | 6.24 | 6.60 | 6.95 |
0.25の剰余 | -0.09 | 0.02 | 0.12 | -0.03 | 0.08 | -0.07 | 0.04 | -0.11 | -0.01 | 0.10 | -0.05 |
(B) | 1 1/2 | 1 3/4 | 2 | 2 1/2 | 2 3/4 | 3 1/4 | 3 1/2 | 4 | 4 1/4 | 4 1/2 | 5 |
剰余の実長(mm) | -18.53 | 3.84 | 26.21 | -5.43 | 16.94 | -14.69 | 7.68 | -23.96 | -1.59 | 20.78 | -10.85 |
長さに対する割合 | -2.5% | 0.5% | 2.9% | -0.6% | 1.6% | -1.3% | 0.6% | -1.9% | -0.1% | 1.5% | -0.7% |
(A)の直線長 | 4 | 4 1/4 | 4 1/2 | 4 3/4 | 5 | 5 1/4 | 5 1/2 | 5 3/4 | 6 | 6 1/4 | 6 1/2 |
上部の長さ | 7.66 | 8.01 | 8.36 | 8.72 | 9.07 | 9.42 | 9.78 | 10.13 | 10.49 | 10.84 | 11.19 |
0.25の剰余 | -0.09 | 0.01 | 0.11 | -0.03 | 0.07 | -0.08 | 0.03 | -0.12 | -0.01 | 0.09 | -0.06 |
(B) | 5 3/4 | 6 | 6 1/4 | 6 3/4 | 7 | 7 1/2 | 7 3/4 | 8 1/4 | 8 1/2 | 8 3/4 | 9 1/4 |
剰余の実長(mm) | -20.12 | 2.25 | 24.62 | -7.02 | 15.35 | -16.28 | 6.09 | -25.55 | -3.18 | 19.19 | -12.44 |
長さに対する割合 | -1.2% | 0.1% | 1.4% | -0.4% | 0.8% | -0.8% | 0.3% | -1.2% | -0.1% | 0.8% | -0.5% |
(A)の直線長 | 1/2 | 2/3 | 5/6 | 1 | 1 1/6 | 1 1/3 | 1 1/2 | 1 2/3 | 1 5/6 | 2 | 2 1/6 |
上部の長さ | 2.71 | 2.94 | 3.18 | 3.41 | 3.65 | 3.89 | 4.12 | 4.36 | 4.59 | 4.83 | 5.06 |
0.1667の剰余 | 0.04 | -0.06 | 0.01 | 0.08 | -0.02 | 0.05 | -0.05 | 0.02 | -0.07 | 0.00 | 0.06 |
(B) | 2/3 | 1 | 1 1/6 | 1 1/3 | 1 2/3 | 1 5/6 | 2 1/6 | 2 1/3 | 2 2/3 | 2 5/6 | 3 |
剰余の実長(mm) | 8.74 | -12.35 | 2.56 | 17.47 | -3.62 | 11.29 | -9.79 | 5.12 | -15.97 | -1.06 | 13.85 |
長さに対する割合 | 1.5% | -1.9% | 0.4% | 2.4% | -0.5% | 1.3% | -1.1% | 0.5% | -1.6% | -0.1% | 1.3% |
(A)の直線長 | 1/2 | 7/12 | 2/3 | 3/4 | 5/6 | 11/12 | 1 | 1 1/12 | 1 1/6 | 1 1/4 | 1 1/3 |
上部の長さ | 2.71 | 2.82 | 2.94 | 3.06 | 3.18 | 3.30 | 3.41 | 3.53 | 3.65 | 3.77 | 3.89 |
1/12の剰余 | 0.04 | -0.01 | 0.03 | -0.02 | 0.01 | -0.04 | 0.00 | 0.03 | -0.02 | 0.02 | -0.03 |
(B) | 2/3 | 5/6 | 11/12 | 1 1/12 | 1 1/6 | 1 1/3 | 1 5/12 | 1 1/2 | 1 2/3 | 1 3/4 | 1 11/12 |
剰余の実長(mm) | 8.74 | -1.81 | 5.65 | -4.90 | 2.56 | -7.99 | -0.53 | 6.93 | -3.62 | 3.84 | -6.71 |
長さに対する割合 | 1.5% | -0.3% | 0.9% | -0.7% | 0.4% | -1.1% | -0.1% | 0.9% | -0.5% | 0.5% | -0.8% |
実際に組み合わせた例を見てみる

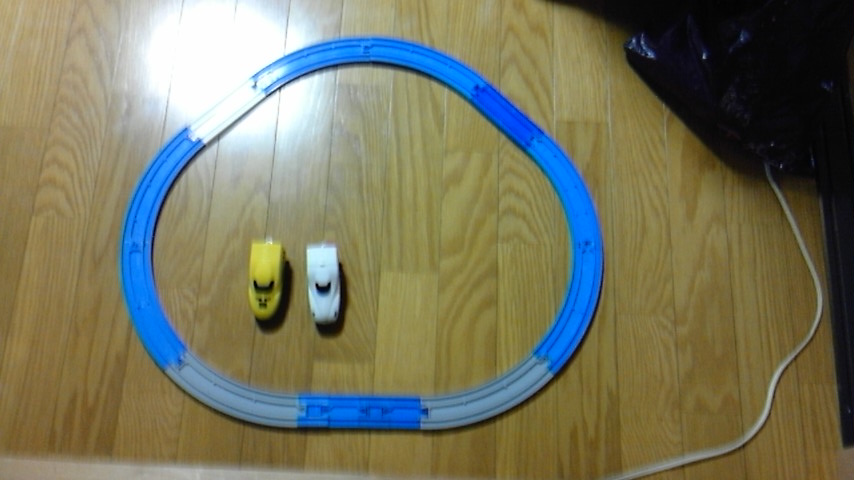

(A)=1/2 (B)=2/3 ゆがみ=8.74mm

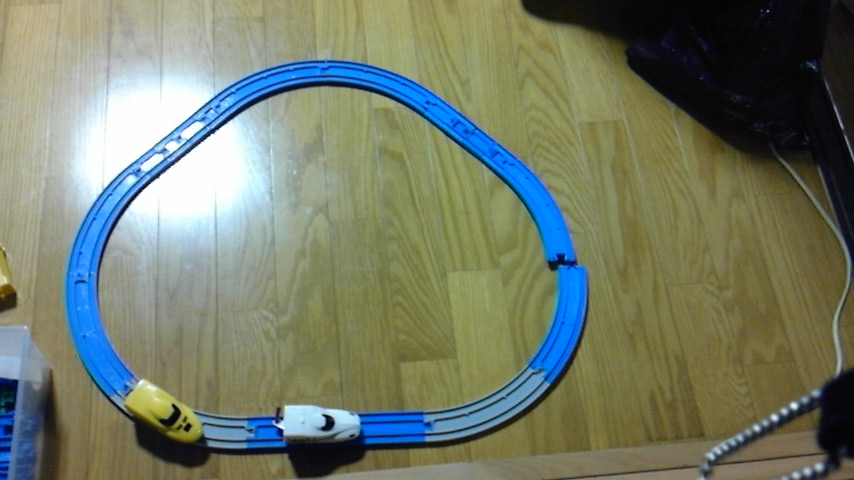

(A)=2/3 (B)=1 ゆがみ=12.35mm レールを一部はずしているので、ゆがみが分かる。

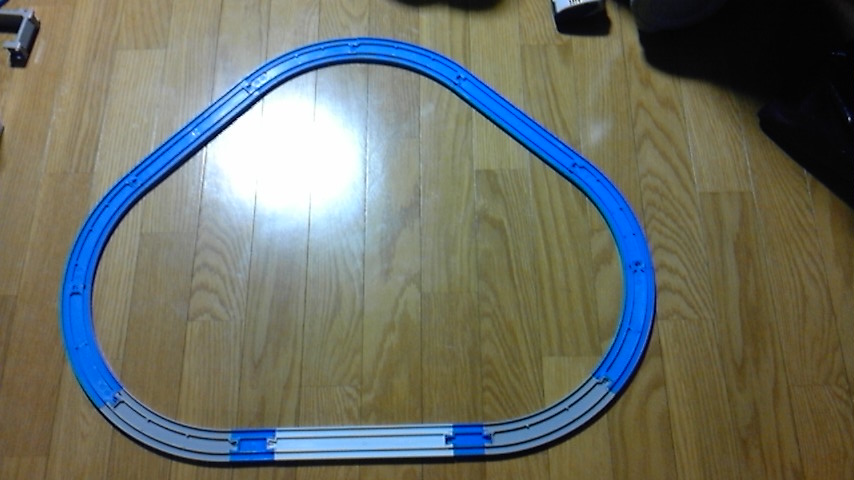

(A)=1 (B)=1+1/2 ゆがみ=18.53mm

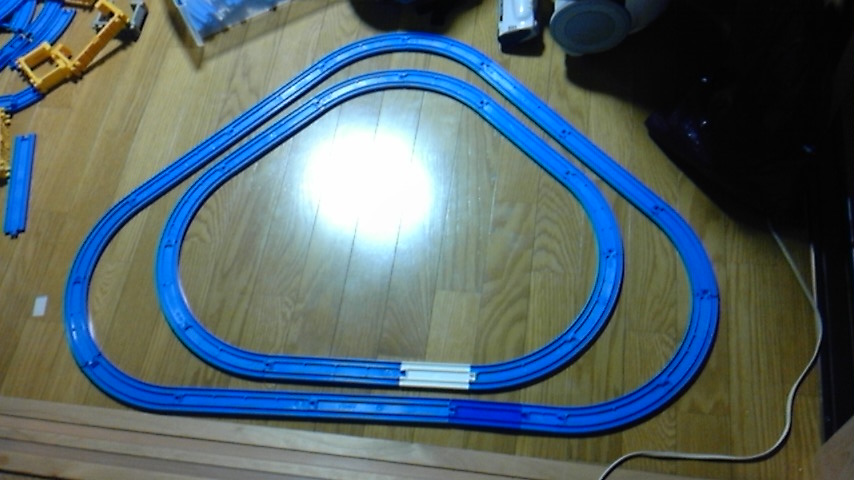

内側:(A)=1 (B)=1+1/2 ゆがみ=18.53mm
外側:(A)=2 (B)=2+3/4 ゆがみ=16.94mm

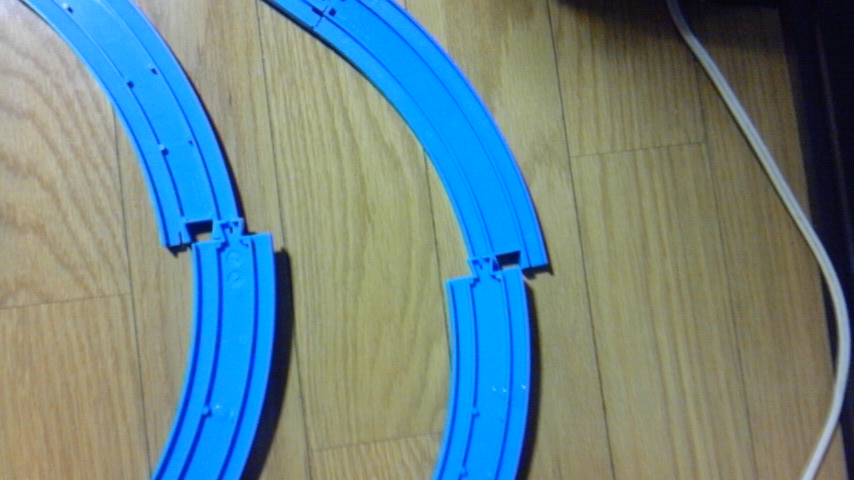

線路の一部を解放すると現れるゆがみ
ただ、これくらいのゆがみ(全体の径の2%、2cmくらい)は簡単に吸収してつながってしまう。
