2008-08-19 -

2008-08-19　進捗

【これまでやったこと】

• 澁谷の[[進捗報告]]
• Flashを用いて、カメラで動きを検出したら、モーターを回す
• モーターとモーター入れの製作
• 動かない人を検知するのに、赤外線LEDとフォトダイオードを用いる
  • シブヤおすすめリンク：「始める電位回路」

Flash動き→モーター

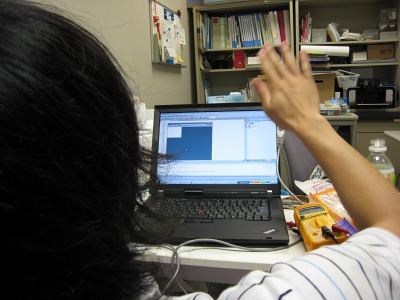

こうなると、

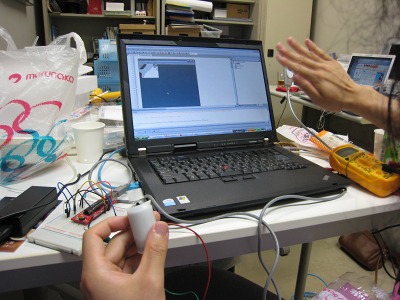

こうなる。
（左下、モーターが回っている。）

• 木塚の進捗報告
• 雑誌「エレキジャックNo.6」の水耕栽培記事の再現、続き

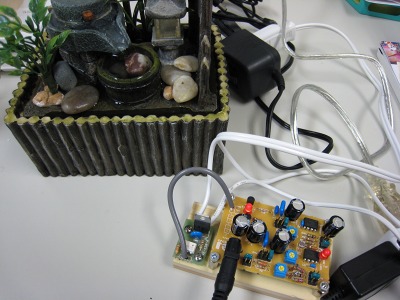

  • 回路完成！
• ソリッド・ステート・リレーを用いて、Gainerでポンプ制御
  • なんだ！簡単じゃないか～。

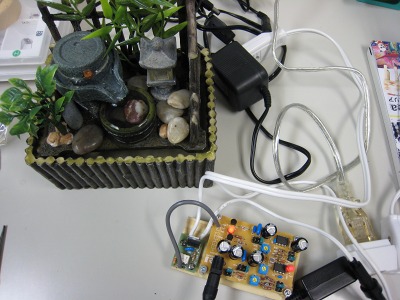

雑誌の回路は、これ。

タイマでポンプON／OFFと駆動時間を制御。

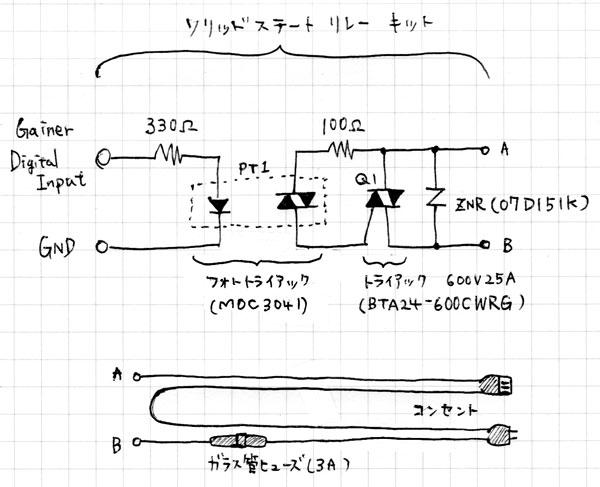

要は、こういうこと。
（画像クリックで拡大。）

コンセントのオス→家庭用コンセント差込口へ。
コンセントのメス→ポンプなど制御したいものをつなぐ。

これで、Ganierでコンセントの製品を（ON／OFF）制御可能に！

【これからの予定】

• じわわわ。

---

◆　◆　◆

---
