2010/06/8(火) 17:00 - 22:00 @リオク
とりあえず、簡単に写真だけ載せておきますm(_ _*)m
恒星球班
水平線シャッターの設計
材料発見！！
 |
 |

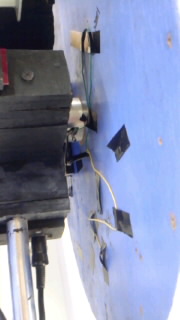

現行水平線シャッター
 |
あれ, 結局方向性どうなったの...現行機を踏襲する方向で?? アナログノートに書いてるならそっち見ます (haruto).
総合
モータ-基軸系の材料選定
モータシャフト用金属軸は溶けなかった
 |
 |
モータシャフトが長すぎる. 切断したいのだが,
パイプカッタ太刀打ちできないため塩化第二鉄で溶かしてみる.
→溶けない
パイプカッタ太刀打ちできないため塩化第二鉄で溶かしてみる.
→溶けない
素直に切断しましょう, ということか.
日周軸 (15mm) の選定
ドットジェイ経由で購入したステンレスパイプは,
径が 15mm よりわずかに大きく, 部品{シャフトホルダ, ベアリング, ギア} が通らない.
選択肢:
径が 15mm よりわずかに大きく, 部品{シャフトホルダ, ベアリング, ギア} が通らない.
選択肢:
- 精度の高い 15mm 軸を新たに買ってくる.
- ￥4000 + 送料 くらい
- パイプを金属用ヤスリで削って部品が通るようにする.
- 時間かかるが無理ではない??
→ まあまずは 2 を試してみようじゃないか.
| 実験(2010/06/10) 1 時間ばかりでここまでできた. (ギアの内側に見えてる円管はパイプの先端です) |
 |
緯度軸 (19mm) の選定
同様に, 径が 19mm よりすこし大きく,
購入を検討しているシャフトホルダが通らないであろう.
ヤスリ作戦の可否を待つ.
可 → ミスミへシャフトホルダ発注
否 → 現在所有している,「誤差の大きい市販ホルダ」をごまかして使う.
精度の高いステンレスパイプを 1m 以上買うのは財政上厳しいであろう (￥8000程度) ...
購入を検討しているシャフトホルダが通らないであろう.
ヤスリ作戦の可否を待つ.
可 → ミスミへシャフトホルダ発注
否 → 現在所有している,「誤差の大きい市販ホルダ」をごまかして使う.
精度の高いステンレスパイプを 1m 以上買うのは財政上厳しいであろう (￥8000程度) ...
設計図のアップデートと行動計画 (2010/06/13 更新)
- スリップリングの形状の議論がまとまったので図面上に実装した.
- 銅板部の幅を, 許容できる最小値の 4mm としていたが, 6mm でも収まるため (下図参照) 変更.
| クリックで拡大. PDF 版は ここから 見られます. |
 |
未定事項と解消手段
- 軸 ⇔ {調弦ペグ, 裏面へのケーブル通し穴} の距離
- 試作して操作しやすいか確かめる必要あり.
- スリップリングの両脇につくる隙間の長さ
- 図面通りに作ってみて確認する??
- (スリップリングで日周軸に挿入した) ケーブルを外に出す部分の設計
- 緯度軸の固定手段
- ヤスリで 0.0*mm を誤魔化せるかどうかで変わる. 前項参照.
電気回路班
コントローラ BOX 組立
ひたすらハンダづけ
補助投影機班輝星部
予備実験
その他
 |
|
