BR Mk3客車

BR Mk3客車(びーあーる まーくすりーきゃくしゃ,British Rail Mark 3 Coaches)は125mphへの速度向上を目的に導入された客車。HSTの中間車用としても製造された。車体はMk2客車後期のMk2D,Mk2E,Mk2Fなどと似ているが64ft6in(19.66m)から23mと3メートルほど長くなっているほか、屋根ビートが設けられていること、床下機器カバーがあることなどが異なる。
台車はMk3用に新たに設計されたBT10形で、125mph運転に備えて、枕バネには空気バネを採用されている。軸バネはコイルバネであるもののオイルダンパが設置された。またブレーキには車輪スリップ保護（WSP）付のディスクブレーキが採用されている。
ドアは手動の外開きのスラムドアで1993年にスピードオペレーテッド セントラル ドアロッキングシステム(速度作用式扉鎖錠中央装置)が付けられている。

基本情報
運用者	アリーヴァトレインズウェールズ カレドニアンスリーパー チルターン鉄道 クロスカントリー イーストミッドランドトレインズ グランドセントラル グレートウェスタン鉄道 グレーターアングリア ネットワークレール ザロイヤルスコッツマン ロイヤルトレイン ヴァージントレインズイーストコースト
製造所	ブリティッシュレールエンジニアリング
製造年	1975年～1988年
製造数	848両
運用開始	1975年
運用範囲	イーストコースト本線 ウェストコースト本線 ミッドランド本線 グレートウエスタン本線 グレートイースタン本線 クロスカントリールート チルターン本線
性能諸元
営業最高速度	125 mph (200 km/h)
設計最高速度	125 mph (200 km/h)
全長	23 m
車体材質	普通鋼
軌間	1435 mm
台車	BREL BT10
制動方式	ディスク空気ブレーキ

車型

試作車 Mk3

HST試作車用に作られたMk3。1972年に10両が作られた。台車はBT5形となっている。

記号	名称	意味	番号	製造数	備考
RSB	レストラン・セカンド・ビュッフェ	2等食堂・ビュッフェ車	10000	1両
RUK	レストラン・アンクラシファイド・キッチン	食堂調理車	10100	1両
FO	ファースト・オープン	開放座席1等車	11000～11003	4両
TSO	ツーリスト・セカンド・オープン	開放エコノミー座席2等車	11000～11003	4両	ツーリストは4列タイプのエコノミーシートの意味

Mk3

HST用に1976年から1982年にかけて製造された。バッファがないことが外見上の特徴で、電源設備を持たずClass 43から直接サービス用3相交流電源を受電する。40000番台が割り当てられている。

写真	記号	名称	意味	番号	製造数	備考
	TRSB	トレーラー・レストラン・セカンド・ビュッフェ	付随2等食堂・ビュッフェ車	40001～40037	37両	1983年に404XXへ改番，一部402XXへ改造
	TSMB	トレーラー・スタンダード・ミニビュッフェ	ミニビュッフェ付付随車	401XX		改造車
	TRB	トレーラー・レストラン・ビュッフェ	付随食堂・ビュッフェ車	402XX		改造車
	TRUB	トレーラー・レストラン・アンクラシファイド・ビュッフェ	付随食堂・ビュッフェ車	40300～40357	58両	全車407XXへ格上げ改造
	TRSB	トレーラー・レストラン・スタンダード・ビュッフェ	付随食堂・ビュッフェ車	404XXX		改造車
	TRUK	トレーラー・レストラン・アンクラシファイド・キッチン	付随食堂・調理車	40501～40520	20両	全車撤退・多種へ改造
	TRFB	トレーラー・レストラン・ファースト・ビュッフェ	付随1等食堂・ビュッフェ車	407XX,.408XX,409XX		改造車
	TF	トレーラー・ファースト	付随1等車	41003～41169	167両
	TS	トレーラー・セカンド	付随2等車	42003～42341	339両
	TGS	トレーラー・ガード・セカンド	車掌室付き付随2等車	44000～44101	102両
	TCC	トレーラー・コンポジット・ケータリング	車販室付き付随1等普通座席合造車	45XXX		改造車
	TC	トレーラー・コンポジット	付随1等普通座席合造車	46XXX		改造車

Mk3A

機関車で牽引するためのものでバッファ付。1974年から1985年にかけて作られた。ETHに対応していて単相交流または直流1000Vを受電し装備されている電動発電機によって50Hzの3相交流415Vまたは240Vに変換し、空調機器、サービス機器を動作させている。10000番台が割り当てられている。

写真	記号	名称	意味	番号	製造数	備考
	RFB	レストラン・ファースト・ビュッフェ	1等食堂・ビュッフェ車	10001～10028	28両

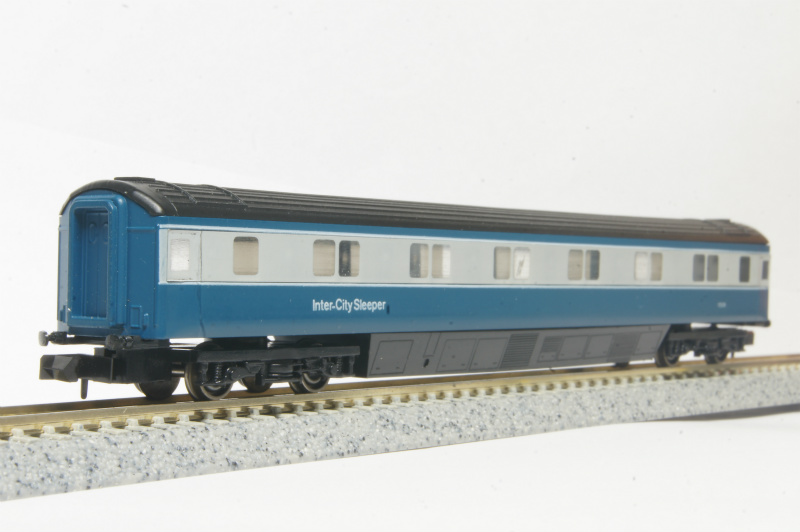

	SLEP	スリーパー・イーザー・パントリー	アテンダント用個室付き寝台車	10500～10619	120両
	SLE	スリーパー・イーザー	寝台車	10646～10733	88両
	FO	ファースト・オープン	開放座席1等車	11004～11063	60両
	TSO	ツーリスト・セカンド・オープン	開放エコノミー座席2等車	12004～12168	165両	ツーリストは4列タイプのエコノミーシートの意味
	Royal	ロイヤル	御料車	2914,2915	2両

Mk3B

1985年から1988年にかけて作られた。Mk3Aに準じるが照明が枕木方向に対して平行なものから直角に交わるものに変更されている。

写真	記号	名称	意味	番号	製造数	備考
	FO	ファースト・オープン	開放座席1等車	11064～11101	38両
	BFO	ブレーキ・ファースト・オープン	車掌室付き開放座席1等車	17173～17175	3両
	DVT	ドライビング・バン・トレーラー	制御荷物車	82101～82152	52両
	Royal	ロイヤル	御料車	2922,2923	2両

国鉄時代の塗装

国鉄時代にはほとんどの車種が同じ色に統一して塗装されていた。以下に詳細を記す。

Blue Gray Livery(ブルーグレー塗装)

幕板部と腰部に青色に窓廻りを青みがかったグレーに塗り分け、その間に白が入る塗装。Mk3だけでなく様々な車種がこの色に塗装されていた。HST用のバッファ無しのグループ(Mk3)とバッファ付きのグループ(Mk3A・B)で塗り分け線の高さが異なっており、後者は従前の客車に塗り分け位置が合わせられているが、前者はClass 43と合わせられグレー部が少なくなっている。またブランディングも前者は"Inter-City 125"、後者は"Inter-City"となる。その他車型によりさまざまなブランディングがされていた。識別用に1等車は幕板部が黄色に、ケータリング車は赤色になる。

InterCity Executive Livery(インターシティーエグゼクティブ塗装)

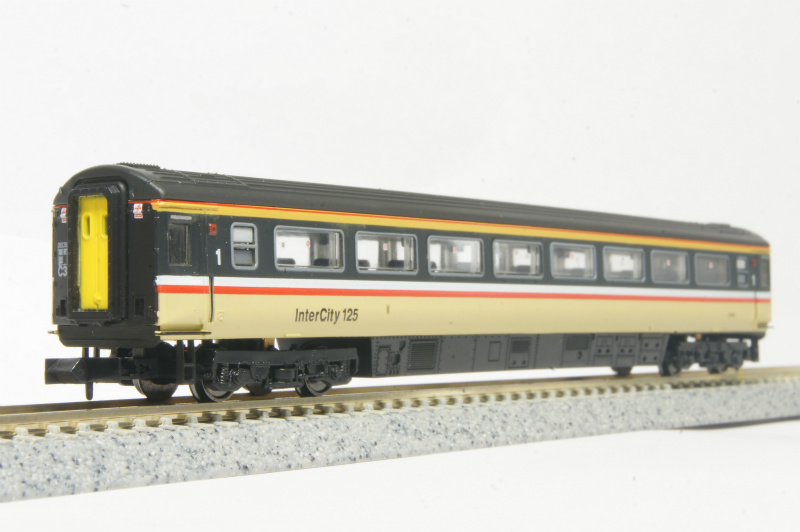

InterCity Swallow Livery(インターシティースワロー塗装)

その他の塗装

TOC化以降の塗色

模型について

Dapol製品は現在の水準の精巧なものだ。ボディーマウントタイプの伸縮カプラーであるがポケットの垂下癖があり特にほかの車両との連結時わずかな勾配でも開放しやすく安定した走行には調整が必要。
Graham Farish製品は一昔前の同社の標準的なものでアクリルの平滑なボディーでできていて車体側面のデティールは印刷のみで表現されている。

メーカ名	品番	製品名	軌間	縮尺	購入場所・サイト	状態	金額
Dapol	NC-068C	MK3 COACH BLUE/GREY SECOND CLASS 12063	9mm	1/148	ebay(個人輸入)	中古	£12.00
Dapol	NC-089A	MK3 DVT VIRGIN 82106	9mm	1/148	ebay(個人輸入)	中古	£100.00
Dapol	NC-211A	MK3 SECOND CLASS COACH TEST COACH 10	9mm	1/148	ebay(個人輸入)	新品	£41.00
Dapol	2D-017-002	MK3 DVT Intercity Livery 82101	9mm	1/148	eHattons(個人輸入)	新品	£30.00
Dapol	2P-005-034	#12064 MK3 Coach Blue Gray 2nd Class Buffers	9mm	1/148
Dapol	2P-005-035	#12109 MK3 Coach Blue Gray 2nd Class Buffers	9mm	1/148
Dapol	2P-005-122	MK3 Coach Intercity 125 Executive 1st Class Buffers 11025	9mm	1/148
Dapol	2P-005-211	#10246 MK3 Coach Intercity Swallow Swallow Buffet Buffers	9mm	1/148	Rails of Sheffield(個人輸入)	新品	£15.83
Dapol	2P-005-221	#11065 MK3 Coach Intercity Swallow 1st Class Buffers	9mm	1/148	Rails of Sheffield(個人輸入)	新品	£15.83
Dapol	2P-005-222	#11073 MK3 Coach Intercity Swallow 1st Class Buffers	9mm	1/148
Dapol	2P-005-231	#12004 MK3 Coach Intercity Swallow 2nd Class Buffers	9mm	1/148	eHattons(個人輸入)	新品	£15.83
Dapol	2P-005-232	#12019 MK3 Coach Intercity Swallow 2nd Class Buffers	9mm	1/148	eHattons(個人輸入)	新品	£15.83
Dapol	2P-005-233	#12037 MK3 Coach Intercity Swallow 2nd Class Buffers	9mm	1/148	eHattons(個人輸入)	新品	£15.83
Dapol	2P-005-411	#10211 MK3 Coach First Virgin Buffet Buffers	9mm	1/148	Rails of Sheffield(個人輸入)	新品	£14.58
Dapol	2P-005-421	#11084 MK3 Coach First Virgin 1st Class Buffers	9mm	1/148	Rails of Sheffield(個人輸入)	新品	£16.67
Dapol	2P-005-422	#11027 MK3 Coach First Virgin 1st Class Buffers	9mm	1/148	Rails of Sheffield(個人輸入)	新品	£14.58
Dapol	2P-005-431	#12043 MK3 Coach First Virgin 2nd Class Buffers	9mm	1/148	Rails of Sheffield(個人輸入)	新品	£16.67
Dapol	2P-005-432	#12061 MK3 Coach First Virgin 2nd Class Buffers	9mm	1/148	Rails of Sheffield(個人輸入)	新品	£16.67
Dapol	2P-005-433	#12135 MK3 Coach First Virgin 2nd Class Buffers	9mm	1/148	Rails of Sheffield(個人輸入)	新品	£16.67
GrahamFarish	0765	75ft MK.IIIa Bogie Coach Sleeper.Blue/Grey	9mm	1/148	ebay(個人輸入)	中古	£13.75
