DE10 Nano Kit 利用はじめ - areak @ ウィキ

PCソフト

1. 以下ＵＲＬからCyclone Vをサポートしている最新ソフトをダウンロード。Lite版以外は有償ライセンス。 （2020/3/31現在では19.1が最新） https://www.intel.com/content/www/us/en/programmable/downloads/download-center.html
2. 以下ソフトを選択してDL
   • Quartus Prime (includes Nios II EDS)
   • ModelSim-Intel FPGA Edition (includes Starter Edition)
   • Cyclone V device support. (1434.3MB)（これはexeでないため、インストールしない）
3. ダウンロードしたQuartus Prime、ModelSim-Intel FPGA Editionをインストール。設定はすべてデフォルト
4. 以下ＵＲＬから Intel SoC Embedded Design Suite のStandard版をダウンロード。ProはCyclone Vをサポートせず、StandardはCyclone Vをサポートするため。（2020/4/14現在では19.1が最新） http://url.terasic.com/soceds_download

PCドライバ

USB Blaster IIのドライバをインストール

1. ボードの電源を接続し、ボードのUSB-BlasterIIのコネクタとPCとを接続する

&image(ボード写真.png)

2. デバイスマネージャを確認すると、JTAG cablesという項目で認識されている

&image(2_デバイスマネージャ.png)

FPGAのSRAMにObjectファイルをDL

1. ボードの電源を接続し、ボードのUSB-BlasterIIのコネクタとPCとを接続する
2. [Intel FPGA xx Lite Edition] - [Programmer(Quartus Prime xx)]を選択して、起動 &image(3_QUATUS-II起動.png)
3. 起動した画面で[Hardware Setup]をクリック &image(4_書き込みソフト.png)
4. 現れた"Hardware Setup"画面で[Currently selected hardware]を"DE-SoC[USB-1]"に選択して[close]ボタンを押下 &image(6_書き込み画面の設定.png)
5. 画面の[Auto Detect]ボタンをクリック

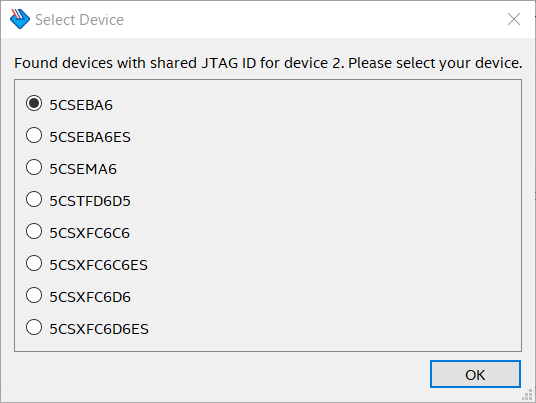

6. 現れた"Select Device"画面で、"5CSEBA6"を選択して[OK]を押下 &image(7_SelectDevice画面.png)
7. "Device"の"5CSEBA6"を選択して[Change File]を押下 &image(9_書き込み画面デバイス設定・選択後.png)
8. DE10-Nano_v.1.3.8_HWrevC_SystemCD.zipをダウンロードし、解凍しておき、開いた画面で"DE10-Nano_v.1.3.8_HWrevC_SystemCD\Demonstrations\FPGA\my_first_fpga\my_first_fpga.sof"を選択 &image(11_書き込み画面_sofファイル指定後.png)
9. リスト中の"Device"の"5CSEBA6"の"Program/Configure"にチェックを入れ、[Start]ボタンを押下。書き込みが完了すると、"Messages"に"Successfully performed operation"の文字が見える。

&image(12_書き込み完了.png)

以上で完了。

ボードのEthernet横の黄緑のＬＥＤが点滅始める。
