目的
構成
検証1 再配送の設定
検証2 ISISからEIGRPへのフィルタ
検証3 EIGRPからISISへのフィルタ
検証4 ISISからRIPngへのフィルタ
検証5 RIPngからISISへのフィルタ
補足 prefix-list トラブルシュート

目的

route-mapによって再配送を制限する方法を確認します。

構成

設定概要
- IPv4, IPv6並存環境です。
- ISIS, RIPng, EIGRPによってルーティングします。

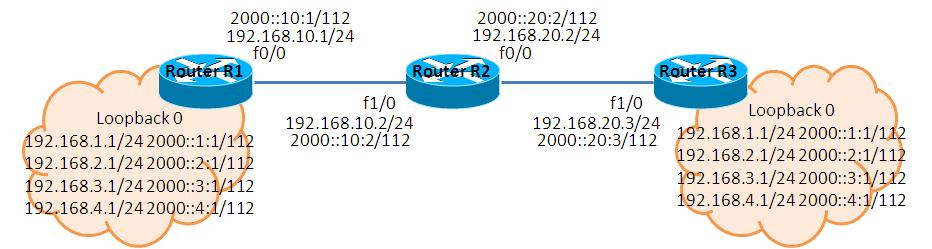

構成図

netファイル

model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = R2 f1/0

	[[ROUTER R2]]
		f0/0 = R3 f1/0

	[[ROUTER R3]]

初期設定 R1

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
ipv6 unicast-routing
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 192.168.2.1 255.255.255.0 secondary
 ip address 192.168.3.1 255.255.255.0 secondary
 ip address 192.168.4.1 255.255.255.0 secondary
 ip address 192.168.1.1 255.255.255.0
 ip router isis
 ipv6 address 2000::1:1/112
 ipv6 address 2000::2:1/112
 ipv6 address 2000::3:1/112
 ipv6 address 2000::4:1/112
 ipv6 enable
 ipv6 router isis
!
interface FastEthernet0/0
 ip address 192.168.10.1 255.255.255.0
 ip router isis
 duplex auto
 speed auto
 ipv6 address 2000::10:1/112
 ipv6 enable
 ipv6 router isis
!
router isis
 net 01.0000.0000.0001.00
 is-type level-1
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

初期設定 R2

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
ipv6 unicast-routing
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
 ip address 192.168.20.2 255.255.255.0
 duplex auto
 speed auto
 ipv6 address 2000::20:2/112
 ipv6 enable
 ipv6 rip HOGE enable
!
interface FastEthernet1/0
 ip address 192.168.10.2 255.255.255.0
 ip router isis
 duplex auto
 speed auto
 ipv6 address 2000::10:2/112
 ipv6 enable
 ipv6 router isis
!
router eigrp 1
 network 192.168.20.0
 auto-summary
!
router isis
 net 01.0000.0000.0002.00
 is-type level-1
!
ip http server
ip classless
!
!
ipv6 router rip HOGE
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

初期設定 R3

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
ipv6 unicast-routing
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 192.168.32.3 255.255.255.0 secondary
 ip address 192.168.33.3 255.255.255.0 secondary
 ip address 192.168.34.3 255.255.255.0 secondary
 ip address 192.168.31.3 255.255.255.0
 ipv6 address 2000::31:3/112
 ipv6 address 2000::32:3/112
 ipv6 address 2000::33:3/112
 ipv6 address 2000::34:3/112
 ipv6 rip HOGE enable
!
interface FastEthernet1/0
 ip address 192.168.20.3 255.255.255.0
 duplex auto
 speed auto
 ipv6 address 2000::20:3/112
 ipv6 enable
 ipv6 rip HOGE enable
!
router eigrp 1
 network 192.168.20.0
 network 192.168.31.0
 network 192.168.32.0
 network 192.168.33.0
 network 192.168.34.0
 auto-summary
!
ip http server
ip classless
!
!
ipv6 router rip HOGE
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

検証1 再配送の設定

再配送の設定

再配送の設定をします。RIP, EIGRPは再配送時のメトリックがデフォルトで無限大になるため、必ず明示的にメトリックを指定して下さい。

R2(config)#router isis
R2(config-router)#redistribute eigrp 1 level-1
R2(config-router)#address-family ipv6
R2(config-router-af)#redistribute rip HOGE level-1
R2(config-router-af)#exit
R2(config-router)#exit
R2(config)#
R2(config)#
R2(config)#
R2(config)#router eigrp 1
R2(config-router)#redistribute isis level-1 metric 100 10 255 1 1
R2(config-router)#exit
R2(config)#ipv6 router rip HOGE
R2(config-rtr)#redistribute isis level-1 metric 5

ルーティングテーブルの確認

ルーティングテーブルの確認をします。再配送によって、R1, R3が互いに経路を交換できるようになった事を確認して下さい。

R1#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

i L1 192.168.31.0/24 [115/10] via 192.168.10.2, FastEthernet0/0
C    192.168.10.0/24 is directly connected, FastEthernet0/0
C    192.168.4.0/24 is directly connected, Loopback0
i L1 192.168.20.0/24 [115/10] via 192.168.10.2, FastEthernet0/0
i L1 192.168.34.0/24 [115/10] via 192.168.10.2, FastEthernet0/0
C    192.168.1.0/24 is directly connected, Loopback0
C    192.168.2.0/24 is directly connected, Loopback0
i L1 192.168.32.0/24 [115/10] via 192.168.10.2, FastEthernet0/0
C    192.168.3.0/24 is directly connected, Loopback0
i L1 192.168.33.0/24 [115/10] via 192.168.10.2, FastEthernet0/0
R1#
R1#
R1#show ipv6 route
IPv6 Routing Table - 16 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
       U - Per-user Static route
       I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
       O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
       ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
C   2000::1:0/112 [0/0]
     via ::, Loopback0
L   2000::1:1/128 [0/0]
     via ::, Loopback0
C   2000::2:0/112 [0/0]
     via ::, Loopback0
L   2000::2:1/128 [0/0]
     via ::, Loopback0
C   2000::3:0/112 [0/0]
     via ::, Loopback0
L   2000::3:1/128 [0/0]
     via ::, Loopback0
C   2000::4:0/112 [0/0]
     via ::, Loopback0
L   2000::4:1/128 [0/0]
     via ::, Loopback0
C   2000::10:0/112 [0/0]
     via ::, FastEthernet0/0
L   2000::10:1/128 [0/0]
     via ::, FastEthernet0/0
I1  2000::31:0/112 [115/10]
     via FE80::CE01:4FF:FED0:10, FastEthernet0/0
I1  2000::32:0/112 [115/10]
     via FE80::CE01:4FF:FED0:10, FastEthernet0/0
I1  2000::33:0/112 [115/10]
     via FE80::CE01:4FF:FED0:10, FastEthernet0/0
I1  2000::34:0/112 [115/10]
     via FE80::CE01:4FF:FED0:10, FastEthernet0/0
L   FE80::/10 [0/0]
     via ::, Null0
L   FF00::/8 [0/0]
     via ::, Null0
R1#

R2#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

D    192.168.31.0/24 [90/156160] via 192.168.20.3, 00:03:29, FastEthernet0/0
C    192.168.10.0/24 is directly connected, FastEthernet1/0
i L1 192.168.4.0/24 [115/20] via 192.168.10.1, FastEthernet1/0
C    192.168.20.0/24 is directly connected, FastEthernet0/0
D    192.168.34.0/24 [90/156160] via 192.168.20.3, 00:03:29, FastEthernet0/0
i L1 192.168.1.0/24 [115/20] via 192.168.10.1, FastEthernet1/0
i L1 192.168.2.0/24 [115/20] via 192.168.10.1, FastEthernet1/0
D    192.168.32.0/24 [90/156160] via 192.168.20.3, 00:03:29, FastEthernet0/0
i L1 192.168.3.0/24 [115/20] via 192.168.10.1, FastEthernet1/0
D    192.168.33.0/24 [90/156160] via 192.168.20.3, 00:03:29, FastEthernet0/0
R2#
R2#
R2#show ipv6 route
IPv6 Routing Table - 14 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
       U - Per-user Static route
       I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
       O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
       ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
I1  2000::1:0/112 [115/20]
     via FE80::CE00:4FF:FED0:0, FastEthernet1/0
I1  2000::2:0/112 [115/20]
     via FE80::CE00:4FF:FED0:0, FastEthernet1/0
I1  2000::3:0/112 [115/20]
     via FE80::CE00:4FF:FED0:0, FastEthernet1/0
I1  2000::4:0/112 [115/20]
     via FE80::CE00:4FF:FED0:0, FastEthernet1/0
C   2000::10:0/112 [0/0]
     via ::, FastEthernet1/0
L   2000::10:2/128 [0/0]
     via ::, FastEthernet1/0
C   2000::20:0/112 [0/0]
     via ::, FastEthernet0/0
L   2000::20:2/128 [0/0]
     via ::, FastEthernet0/0
R   2000::31:0/112 [120/2]
     via FE80::CE02:4FF:FED0:10, FastEthernet0/0
R   2000::32:0/112 [120/2]
     via FE80::CE02:4FF:FED0:10, FastEthernet0/0
R   2000::33:0/112 [120/2]
     via FE80::CE02:4FF:FED0:10, FastEthernet0/0
R   2000::34:0/112 [120/2]
     via FE80::CE02:4FF:FED0:10, FastEthernet0/0
L   FE80::/10 [0/0]
     via ::, Null0
L   FF00::/8 [0/0]
     via ::, Null0
R2#

R3#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

C    192.168.31.0/24 is directly connected, Loopback0
D EX 192.168.4.0/24 [170/25605120] via 192.168.20.2, 00:01:21, FastEthernet1/0
C    192.168.20.0/24 is directly connected, FastEthernet1/0
C    192.168.34.0/24 is directly connected, Loopback0
D EX 192.168.1.0/24 [170/25605120] via 192.168.20.2, 00:01:21, FastEthernet1/0
D EX 192.168.2.0/24 [170/25605120] via 192.168.20.2, 00:01:21, FastEthernet1/0
C    192.168.32.0/24 is directly connected, Loopback0
D EX 192.168.3.0/24 [170/25605120] via 192.168.20.2, 00:01:21, FastEthernet1/0
C    192.168.33.0/24 is directly connected, Loopback0
R3#
R3#
R3#show ipv6 route
IPv6 Routing Table - 16 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
       U - Per-user Static route
       I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
       O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
       ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
R   2000::1:0/112 [120/6]
     via FE80::CE01:4FF:FED0:0, FastEthernet1/0
R   2000::2:0/112 [120/6]
     via FE80::CE01:4FF:FED0:0, FastEthernet1/0
R   2000::3:0/112 [120/6]
     via FE80::CE01:4FF:FED0:0, FastEthernet1/0
R   2000::4:0/112 [120/6]
     via FE80::CE01:4FF:FED0:0, FastEthernet1/0
C   2000::20:0/112 [0/0]
     via ::, FastEthernet1/0
L   2000::20:3/128 [0/0]
     via ::, FastEthernet1/0
C   2000::31:0/112 [0/0]
     via ::, Loopback0
L   2000::31:3/128 [0/0]
     via ::, Loopback0
C   2000::32:0/112 [0/0]
     via ::, Loopback0
L   2000::32:3/128 [0/0]
     via ::, Loopback0
C   2000::33:0/112 [0/0]
     via ::, Loopback0
L   2000::33:3/128 [0/0]
     via ::, Loopback0
C   2000::34:0/112 [0/0]
     via ::, Loopback0
L   2000::34:3/128 [0/0]
     via ::, Loopback0
L   FE80::/10 [0/0]
     via ::, Null0
L   FF00::/8 [0/0]
     via ::, Null0
R3#

検証2 ISISからEIGRPへのフィルタ

設定の投入

第3オクテットが奇数であるもののみ許可します。すなわち、192.168.1.0/24, 192.168.3.0/24のみを許可するように設定します。（実践的な設定とは思えませんが、筆記試験で出題されそうな予感がするので試してみました）

R2(config)#access-list 1 permit 192.168.1.0 0.0.254.0
R2(config)#
R2(config)#
R2(config)#route-map TO_EIGRP permit 10
R2(config-route-map)#match ip address 1
R2(config-route-map)#exit
R2(config)#
R2(config)#
R2(config)#router eigrp 1
R2(config-router)#redistribute isis level-1 route-map TO_EIGRP metric 100 10 255 1 1

ルーティングテーブルの確認

許可されたルートのみ再配送された事を確認します。

R3#show ip route eigrp
D EX 192.168.1.0/24 [170/25605120] via 192.168.20.2, 00:54:40, FastEthernet1/0
D EX 192.168.3.0/24 [170/25605120] via 192.168.20.2, 00:54:40, FastEthernet1/0

検証3 EIGRPからISISへのフィルタ

設定の投入

192.168.32.0の上位23ビットが一致しサブネットマスクが24以上であるルートを拒否します。すなわち、192.168.31.0/24, 192.168.34.0/24を許可します。

R2(config)#ip prefix-list PL_TO_ISIS permit 192.168.32.0/23 ge 24
R2(config)#
R2(config)#route-map TO_ISIS deny 10
R2(config-route-map)#match ip address prefix-list PL_TO_ISIS
R2(config-route-map)#exit
R2(config)#route-map TO_ISIS permit 20
R2(config-route-map)#exit              <- match句がひとつもない場合は、「全て許可する」の意味
R2(config)#
R2(config)#router isis
R2(config-router)#redistribute eigrp 1 level-1 route-map TO_ISIS
R2(config-router)#exit
R2(config)#

ルーティングテーブルの確認

許可されたルートのみ再配送された事を確認します。

R1#show ip route isis
i L1 192.168.31.0/24 [115/10] via 192.168.10.2, FastEthernet0/0
i L1 192.168.20.0/24 [115/10] via 192.168.10.2, FastEthernet0/0
i L1 192.168.34.0/24 [115/10] via 192.168.10.2, FastEthernet0/0

検証4 ISISからRIPngへのフィルタ

設定の投入

2000::2:0/112, 2000::3:0/112のみを許可します。

R2(config)#ipv6 access-list ACL_TO_RIP
R2(config-ipv6-acl)#permit 2000::2:0/111 any
R2(config-ipv6-acl)#exit
R2(config)#
R2(config)#
R2(config)#route-map TO_RIP permit 10
R2(config-route-map)#match ipv6 address ACL_TO_RIP
R2(config-route-map)#exit
R2(config)#
R2(config)#
R2(config)#ipv6 router rip HOGE
R2(config-rtr)#redistribute isis level-1 route-map TO_RIP metric 5

ルーティングテーブルの確認

許可されたルートのみ再配送された事を確認します。

R3#show ipv6 route rip
IPv6 Routing Table - 14 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
       U - Per-user Static route
       I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
       O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
       ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
R   2000::2:0/112 [120/6]
     via FE80::CE01:DFF:FEF0:0, FastEthernet1/0
R   2000::3:0/112 [120/6]
     via FE80::CE01:DFF:FEF0:0, FastEthernet1/0

検証5 RIPngからISISへのフィルタ

設定の投入

2000::32:0/112, 2000::33:0/112のみを許可します。

R2(config)#ipv6 prefix-list PREFIX_LIST_TO_ISIS_V6 seq 5 permit 2000::32:0/111 ge 112
R2(config)#
R2(config)#
R2(config)#route-map TO_ISIS_V6 permit 10
R2(config-route-map)#match ipv6 address prefix-list PREFIX_LIST_TO_ISIS_V6
R2(config-route-map)#exit
R2(config)#
R2(config)#
R2(config)#router isis
R2(config-router)#address-family ipv6
R2(config-router-af)#redistribute rip HOGE level-1 route-map TO_ISIS_V6
R2(config-router-af)#exit
R2(config-router)#exit

ルーティングテーブルの確認

許可されたルートのみ再配送された事を確認します。

R1#show ipv6 route isis
IPv6 Routing Table - 14 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
       U - Per-user Static route
       I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
       O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
       ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
I1  2000::32:0/112 [115/10]
     via FE80::CE01:4FF:FED0:10, FastEthernet0/0
I1  2000::33:0/112 [115/10]
     via FE80::CE01:4FF:FED0:10, FastEthernet0/0

補足 prefix-list トラブルシュート

以下のように「ge 24」を省略すると合致するprefixがひとつもなくなってしまいます。

ip prefix-list PL_TO_ISIS permit 192.168.32.0/23

prefix-listの使用例とその意味は以下の通りです。

例	意味
192.168.32.0/23	192.168.32.0に上位23ビットが一致し、サブネットマスクが23のもの
192.168.32.0/23 ge 24	192.168.32.0に上位23ビットが一致し、サブネットマスクが24以上のもの
192.168.32.0/23 le 30	192.168.32.0に上位23ビットが一致し、サブネットマスクが23以上30以下のもの
0.0.0.0/0 le 32	全てのエントリ
0.0.0.0/0	デフォルトルート

prefix-listがうまく効かない場合は、show prefix-listで確認する事ができます。hit countはprefix-listに合致した回数、refcountはprefix-listを参照した回数です。hit countが0ならば、prefix-listに一致するものはないという事になります。

R2#show ip prefix-list detail
Prefix-list with the last deletion/insertion: PL_TO_ISIS
ip prefix-list PL_TO_ISIS:
   count: 2, range entries: 1, sequences: 5 - 10, refcount: 3
   seq 5 permit 192.168.32.0/23 (hit count: 0, refcount: 1)
   seq 10 permit 192.168.32.0/23 ge 24 (hit count: 4, refcount: 0)
R2#

R2#show ipv6 prefix-list detail
Prefix-list with the last deletion/insertion: PREFIX_LIST_TO_ISIS_V6
ipv6 prefix-list PREFIX_LIST_TO_ISIS_V6:
   count: 1, range entries: 1, sequences: 5 - 5, refcount: 3
   seq 5 permit 2000::32:0/111 ge 112 (hit count: 4, refcount: 1)
R2#

「20010517 route-mapによる再配送の制御」をウィキ内検索

添付ファイル


人気記事ランキング

最近更新されたページ

急上昇Wikiランキング

急上昇中のWikiランキングです。今注目を集めている話題をチェックしてみよう！

人気Wikiランキング

atwikiでよく見られているWikiのランキングです。新しい情報を発見してみよう！

新規Wikiランキング

最近作成されたWikiのアクセスランキングです。見るだけでなく加筆してみよう！

全体ページランキング

最近アクセスの多かったページランキングです。話題のページを見に行こう！

20010517 route-mapによる再配送の制御

目的

構成

検証1 再配送の設定

検証2 ISISからEIGRPへのフィルタ

検証3 EIGRPからISISへのフィルタ

検証4 ISISからRIPngへのフィルタ

検証5 RIPngからISISへのフィルタ

補足 prefix-list トラブルシュート

メインコンテンツ

更新履歴

@Wiki
