20100519 PIM sparse-mode BSRの使用

最終更新：2010年05月30日 23:20

it_certification

- view

管理者のみ編集可

目的
構成
検証1 マルチキャストの設定
検証2 BSRの設定
検証3 RP候補の設定
検証4 複数RP候補の挙動
検証5 ハッシュマスク長の変更

目的

BSRによって、RPを選出する方法を確認します。

構成

設定概要
- OSPFによってルーティングします。

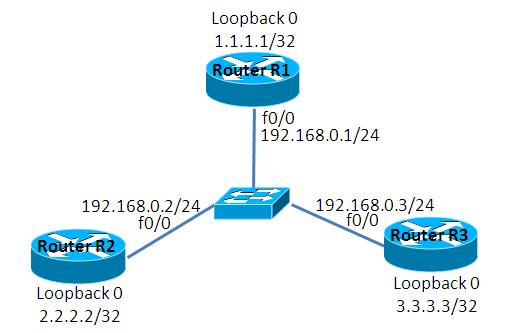

構成図

netファイル

model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = LAN 1

	[[ROUTER R2]]
		f0/0 = LAN 1

	[[ROUTER R3]]
		f0/0 = LAN 1

初期設定 R1

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.0.1 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 network 0.0.0.0 255.255.255.255 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

初期設定 R2

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.0.2 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 network 0.0.0.0 255.255.255.255 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

初期設定 R3

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.0.3 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 network 0.0.0.0 255.255.255.255 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

検証1 マルチキャストの設定

マルチキャストの設定

sparse-modeでマルチキャストの設定を行います。

R1(config)#ip multicast-routing
R1(config)#interface FastEthernet 0/0
R1(config-if)#ip pim sparse-mode

R2(config)#ip multicast-routing
R2(config)#interface FastEthernet 0/0
R2(config-if)#ip pim sparse-mode

R3(config)#ip multicast-routing
R3(config)#interface FastEthernet 0/0
R3(config-if)#ip pim sparse-mode

マルチキャストの確認

マルチキャストの設定を確認します。R2, R3の確認結果については省略します。

R1#show ip pim interface

Address          Interface                Ver/   Nbr    Query  DR     DR
                                          Mode   Count  Intvl  Prior
192.168.0.1      FastEthernet0/0          v2/S   2      30     1      192.168.0.3
R1#
R1#
R1#show ip pim neighbor
PIM Neighbor Table
Mode: B - Bidir Capable, DR - Designated Router, N - Default DR Priority,
      S - State Refresh Capable
Neighbor          Interface                Uptime/Expires    Ver   DR
Address                                                            Prio/Mode
192.168.0.3       FastEthernet0/0          00:00:32/00:01:39 v2    1 / DR S
192.168.0.2       FastEthernet0/0          00:00:54/00:01:38 v2    1 / S
R1#

検証2 BSRの設定

BSRの設定

R1をBSRとして設定します。

R1(config)#interface Loopback 0
R1(config-if)#ip pim sparse-mode
*Mar  1 00:06:14.475: %PIM-5-DRCHG: DR change from neighbor 0.0.0.0 to 1.1.1.1 on interface Loopback0 (vrf default)
R1(config-if)#exit
R1(config)#
R1(config)#
R1(config)#ip pim bsr-candidate Loopback 0

BSRの確認

全ルータがR1をBSRとして認識しているかどうかを確認します。

R1#show ip pim bsr-router
PIMv2 Bootstrap information
This system is the Bootstrap Router (BSR)
  BSR address: 1.1.1.1 (?)
  Uptime:      00:01:07, BSR Priority: 0, Hash mask length: 0
  Next bootstrap message in 00:00:52
R1#

R2#show ip pim bsr-router
PIMv2 Bootstrap information
  BSR address: 1.1.1.1 (?)
  Uptime:      00:00:33, BSR Priority: 0, Hash mask length: 0
  Expires:     00:01:36
R2#

R3#show ip pim bsr-router
PIMv2 Bootstrap information
  BSR address: 1.1.1.1 (?)
  Uptime:      00:01:25, BSR Priority: 0, Hash mask length: 0
  Expires:     00:02:03
R3#

検証3 RP候補の設定

RP候補の設定

R3をRP候補として設定します。

R3(config)#interface Loopback 0
R3(config-if)#ip pim sparse-mode
R3(config-if)#
*Mar  1 00:06:38.211: %PIM-5-DRCHG: DR change from neighbor 0.0.0.0 to 3.3.3.3 on interface Loopback0 (vrf default)
R3(config-if)#exit
R3(config)#
R3(config)#
R3(config)#access-list 1 permit 239.1.1.1
R3(config)#
R3(config)#
R3(config)#ip pim rp-candidate Loopback 0 group-list 1

RPの確認

全ルータがRPを認識しているかを確認します。

R1#show ip pim rp mapping
PIM Group-to-RP Mappings
This system is the Bootstrap Router (v2)

Group(s) 239.1.1.1/32
  RP 3.3.3.3 (?), v2
    Info source: 192.168.0.3 (?), via bootstrap, priority 0, holdtime 150
         Uptime: 00:01:11, expires: 00:02:12
R1#

R2#show ip pim rp mapping
PIM Group-to-RP Mappings

Group(s) 239.1.1.1/32
  RP 3.3.3.3 (?), v2
    Info source: 1.1.1.1 (?), via bootstrap, priority 0, holdtime 150
         Uptime: 00:02:43, expires: 00:02:02
R2#

R3#show ip pim rp mapping
PIM Group-to-RP Mappings
This system is a candidate RP (v2)

Group(s) 239.1.1.1/32
  RP 3.3.3.3 (?), v2
    Info source: 1.1.1.1 (?), via bootstrap, priority 0, holdtime 150
         Uptime: 00:02:51, expires: 00:01:52
R3#

検証4 複数RP候補の挙動

RP候補の設定

R2をRP候補として設定します。

R2(config)#access-list 1 permit 239.1.1.1
R2(config)#
R2(config)#
R2(config)#ip pim rp-candidate Loopback 0 group-list 1

RP選出方法の確認

show ip pim rp-hashコマンドでRPがどのように選ばれたかを確認します。priority値が最も小さいルータがRPとして選出されますが、priority値が全て同じ場合は、hash値が大きいもの(IPアドレスが小さいものほどpriorityが大きくなります)がRPとして選出されます。
以下のコマンド出力結果を見ると、R2がRPとして選出された事が確認できます。

R2#show ip pim rp-hash 239.1.1.1
  RP 2.2.2.2 (?), v2
    Info source: 1.1.1.1 (?), via bootstrap, priority 0, holdtime 150
         Uptime: 00:01:04, expires: 00:02:15
  PIMv2 Hash Value (mask 0.0.0.0)
    RP 2.2.2.2, via bootstrap, priority 0, hash value 1524600152
    RP 3.3.3.3, via bootstrap, priority 0, hash value 450145259
R2#

priority値の変更

R2のpriorityを変更します。

R2(config)#ip pim rp-candidate Loopback 0 group-list 1 priority 10

RPの再確認

RPがR2からR3に変わっている事を確認します。

R2#show ip pim rp-hash 239.1.1.1
  RP 3.3.3.3 (?), v2
    Info source: 1.1.1.1 (?), via bootstrap, priority 0, holdtime 150
         Uptime: 00:19:57, expires: 00:02:05
  PIMv2 Hash Value (mask 0.0.0.0)
    RP 3.3.3.3, via bootstrap, priority 0, hash value 450145259
    RP 2.2.2.2, via bootstrap, priority 10, hash value 1524600152
R2#

検証5 ハッシュマスク長の変更

マルチキャストグループの追加

以下のアドレスをマルチキャストグループに追加します。

R2(config)#access-list 1 permit 239.1.1.0
R2(config)#access-list 1 permit 239.1.1.2
R2(config)#access-list 1 permit 239.1.1.3

ハッシュ値の確認

デフォルトの状態では、全マルチキャストアドレスのハッシュ値は同じです。

R2#show ip pim rp-hash 239.1.1.0
  RP 2.2.2.2 (?), v2
    Info source: 1.1.1.1 (?), via bootstrap, priority 10, holdtime 150
         Uptime: 00:00:40, expires: 00:01:46
  PIMv2 Hash Value (mask 0.0.0.0)
    RP 2.2.2.2, via bootstrap, priority 10, hash value 1524600152
R2#show ip pim rp-hash 239.1.1.1
  RP 3.3.3.3 (?), v2
    Info source: 1.1.1.1 (?), via bootstrap, priority 0, holdtime 150
         Uptime: 00:22:15, expires: 00:01:45
  PIMv2 Hash Value (mask 0.0.0.0)
    RP 3.3.3.3, via bootstrap, priority 0, hash value 450145259
    RP 2.2.2.2, via bootstrap, priority 10, hash value 1524600152
R2#show ip pim rp-hash 239.1.1.2
  RP 2.2.2.2 (?), v2
    Info source: 1.1.1.1 (?), via bootstrap, priority 10, holdtime 150
         Uptime: 00:00:49, expires: 00:02:27
  PIMv2 Hash Value (mask 0.0.0.0)
    RP 2.2.2.2, via bootstrap, priority 10, hash value 1524600152
R2#show ip pim rp-hash 239.1.1.3
  RP 2.2.2.2 (?), v2
    Info source: 1.1.1.1 (?), via bootstrap, priority 10, holdtime 150
         Uptime: 00:00:53, expires: 00:02:20
  PIMv2 Hash Value (mask 0.0.0.0)
    RP 2.2.2.2, via bootstrap, priority 10, hash value 1524600152

ハッシュマスク長の変更

ハッシュマスク長を31に変更します。これによって上位31ビットによってハッシュ値が変わるようになります。（デフォルトのハッシュマスク長は0であるため、全アドレスのハッシュ値が同一になります）

R1(config)#ip pim bsr-candidate Loopback0 31

ハッシュ値の確認

239.1.1.0, 239.1.1.1のハッシュ値が同一である事と、239.1.1.2, 239.1.1.3と異なっている事が確認できます。

R2#show ip pim rp-hash 239.1.1.0
  RP 2.2.2.2 (?), v2
    Info source: 1.1.1.1 (?), via bootstrap, priority 10, holdtime 150
         Uptime: 00:04:22, expires: 00:01:25
  PIMv2 Hash Value (mask 255.255.255.254)
    RP 2.2.2.2, via bootstrap, priority 10, hash value 825161304
R2#show ip pim rp-hash 239.1.1.1
  RP 3.3.3.3 (?), v2
    Info source: 1.1.1.1 (?), via bootstrap, priority 0, holdtime 150
         Uptime: 00:25:58, expires: 00:01:22
  PIMv2 Hash Value (mask 255.255.255.254)
    RP 3.3.3.3, via bootstrap, priority 0, hash value 1840069355
    RP 2.2.2.2, via bootstrap, priority 10, hash value 825161304
R2#show ip pim rp-hash 239.1.1.2
  RP 2.2.2.2 (?), v2
    Info source: 1.1.1.1 (?), via bootstrap, priority 10, holdtime 150
         Uptime: 00:04:25, expires: 00:01:24
  PIMv2 Hash Value (mask 255.255.255.254)
    RP 2.2.2.2, via bootstrap, priority 10, hash value 1339374966
R2#show ip pim rp-hash 239.1.1.3
  RP 2.2.2.2 (?), v2
    Info source: 1.1.1.1 (?), via bootstrap, priority 10, holdtime 150
         Uptime: 00:04:27, expires: 00:01:21
  PIMv2 Hash Value (mask 255.255.255.254)
    RP 2.2.2.2, via bootstrap, priority 10, hash value 1339374966
R2#
