1. 目的

  • RMONの設定方法を

2. 構成

2.1. 設定概要

  • ルータの初期設定はIPアドレスのみです。
  • トップページ/手順書 サーバ系に基づいて、coLinuxがインストールされているものとします。
  • トップページ/手順書 サーバ系に基づいて、Linux上でsnmptrapdが起動しているものとします。
  • snmptrapは/var/log/messagesに記載されるよう設定されているものとします。
  • SNMP version 1を使用します。
  • コミュニティ名は「RO_CCIE」とします。

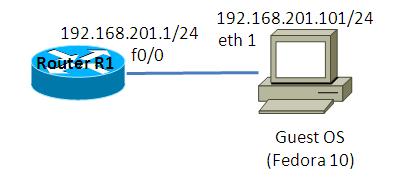

2.2. 構成図

2.3. netファイル

model = 3660
[localhost]

	[[3660]]
		image = C:\Program Files\Dynamips\images\c3660-ik9o3s-mz.124-6.T.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = NIO_gen_eth:\Device\NPF_{guest OS eth1}

2.4. 初期設定

  • R1
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
!
resource policy
!
memory-size iomem 5
!
!
ip cef
no ip domain lookup
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.201.1 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet0/1
 no ip address
 shutdown
 duplex auto
 speed auto
!
ip http server
no ip http secure-server
!
!
!
no cdp run
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

2.5. サーバ側 ルーティング設定

  • Guest OS
route add -host 1.1.1.1 gw 192.168.201.1

3. [準備] OID 確認

3.1. 設定投入

ルータのMIB値を取得できるようコミュニティ名を定義します。
R1(config)#snmp-server community RO_CCIE RO

3.2. ping送信

coLinux上からルータR1に対してpingを送信します。この操作を実施しないと「3.3. OID確認」の際に、ifInUcastPktsが取得できません。
[root@localhost ~]# ping 192.168.201.1
PING 192.168.201.1 (192.168.201.1) 56(84) bytes of data.
64 bytes from 192.168.201.1: icmp_seq=1 ttl=255 time=79.9 ms
64 bytes from 192.168.201.1: icmp_seq=2 ttl=255 time=39.9 ms
64 bytes from 192.168.201.1: icmp_seq=3 ttl=255 time=29.9 ms
64 bytes from 192.168.201.1: icmp_seq=4 ttl=255 time=29.9 ms
^C
--- 192.168.201.1 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3339ms
rtt min/avg/max/mdev = 29.994/44.992/79.986/20.612 ms
[root@localhost ~]#

3.3. OID確認

coLinux上でsnmpwalkコマンドを実行し、取得可能なOIDを確認します。本シナリオでは、検証のやりやすいFa0/0入力方向のパケット数カウンタ ifInUcastPkts.1に着目して検証を進めます。
[root@localhost ~]# snmpwalk -v 1 -c RO_CCIE 192.168.201.1
 - 略 -
IF-MIB::ifDescr.1 = STRING: FastEthernet0/0
IF-MIB::ifDescr.2 = STRING: FastEthernet0/1
IF-MIB::ifDescr.3 = STRING: Null0
IF-MIB::ifDescr.4 = STRING: Loopback0
 - 略 -
IF-MIB::ifInUcastPkts.1 = Counter32: 63 <- Fa0/0の入力方向のパケット数カウンタ
IF-MIB::ifInUcastPkts.2 = Counter32: 0
IF-MIB::ifInUcastPkts.3 = Counter32: 0
IF-MIB::ifInUcastPkts.4 = Counter32: 0
IF-MIB::ifInNUcastPkts.1 = Counter32: 1
IF-MIB::ifInNUcastPkts.2 = Counter32: 0
IF-MIB::ifInNUcastPkts.3 = Counter32: 0
IF-MIB::ifInNUcastPkts.4 = Counter32: 0
IF-MIB::ifInDiscards.1 = Counter32: 0
IF-MIB::ifInDiscards.2 = Counter32: 0
IF-MIB::ifInDiscards.3 = Counter32: 0
IF-MIB::ifInDiscards.4 = Counter32: 0
IF-MIB::ifInErrors.1 = Counter32: 0
IF-MIB::ifInErrors.2 = Counter32: 0
IF-MIB::ifInErrors.3 = Counter32: 0
IF-MIB::ifInErrors.4 = Counter32: 0

4. [検証] alarm 発生時 trap

4.1. alarm event定義

alarmが発生する条件を定義します。設定の意味は以下の通りです。
項目 詳細
alarm 1 発生 20秒間隔で監視し、20秒でifInUcastPktsが20以上増加した場合は、alarm 1を発生させ event 1の動作を実施します&br;一度 event 1が発生したら、以下条件のalarm 1 解除になるまで event 1は発生しません。
alarm 1 解除 20秒間隔で監視し、20秒でのifInUcastPkts増加量が0以下であった場合は、alarm 1を解除します
R1(config)#rmon alarm 1 ifInUcastPkts.1 20 delta rising-threshold 20 1 falling-threshold 0 owner "Yamada Taro"

event 1を定義します。最低限コミュニティ名は定義した方が良いと思います。コミュニティ名が未定義ですと、SNMP trapがサーバに届きませんでした。また、何らかの理由でtrapがサーバに届かなかった時に備え、ログに記録する設定「log」も加筆した方が良いと思います。
R1(config)#rmon event 1 trap RO_CCIE log owner "Yamada Hanako"

4.2. その他の設定

SNMP Management Station(SNMPマネージャ)やログ保存の設定を投入します。
R1(config)#snmp-server host 192.168.201.101 traps version 1 RO_CCIE
R1(config)#logging buffered 4096

4.3. 設定確認

alarmとeventの設定を確認します。
R1#show rmon alarms
Alarm 1 is active, owned by Yamada Taro
 Monitors ifInUcastPkts.1 every 20 second(s)
 Taking delta samples, last value was 0
 Rising threshold is 20, assigned to event 1
 Falling threshold is 0, assigned to event 0
 On startup enable rising or falling alarm
R1#
R1#
R1#
R1#show rmon events
Event 1 is active, owned by Yamada Hanako
 Description is
 Event firing causes log and trap to community RO_CCIE,
 last event fired at  0y0w0d,00:15:46,
 Current uptime       0y0w0d,00:20:41
 Current log entries:
  index  uptime              description
  1      0y0w0d,00:15:46
R1#

4.4. SNMP trapの確認

Guest OSからルータR1へpingを送信し、RMONによるtrapを発生させます。
[root@localhost ~]# ping 192.168.201.1
PING 192.168.201.1 (192.168.201.1) 56(84) bytes of data.
64 bytes from 192.168.201.1: icmp_seq=1 ttl=255 time=79.9 ms
64 bytes from 192.168.201.1: icmp_seq=2 ttl=255 time=59.9 ms
64 bytes from 192.168.201.1: icmp_seq=3 ttl=255 time=49.9 ms
64 bytes from 192.168.201.1: icmp_seq=4 ttl=255 time=29.9 ms
64 bytes from 192.168.201.1: icmp_seq=5 ttl=255 time=49.9 ms
64 bytes from 192.168.201.1: icmp_seq=6 ttl=255 time=59.9 ms
 - 略 -
ルータR1でSNMPのデバッグを有効し、trapが送信させる様子を確認します。
R1#debug snmp packets
SNMP packet debugging is on
R1#
R1#
*Mar  1 00:28:46.763: %RMON-5-RISINGTRAP: Rising trap is generated because the value of ifInUcastPkts.1 exceeded the rising-threshold value 20
*Mar  1 00:28:46.779: SNMP: Queuing packet to 192.168.201.101
*Mar  1 00:28:46.783: SNMP: V1 Trap, ent rmon, addr 192.168.201.1, gentrap 6, spectrap 1
 alarmEntry.1.1 = 1
 alarmEntry.3.1 = ifInUcastPkts.1
 alarmEntry.4.1 = 2
 alarmEntry.5.1 = 20
 alarmEntry.7.1 = 20
*Mar  1 00:28:47.031: SNMP: Packet sent via UDP to 192.168.201.101
R1#
Guest OSにSNMP trapが届いた事を確認します。
[root@localhost ~]# tail -f /var/log/messages
Aug 15 10:02:54 localhost avahi-daemon[2686]: Server startup complete. Host name is linux.local. Local service cookie is 3107987440.
Aug 15 10:02:54 localhost init: quit-plymouth main process (2705) terminated with status 111
Aug 15 10:02:55 localhost avahi-daemon[2686]: Service "linux" (/services/ssh.service) successfully established.
Aug 15 10:47:11 localhost ntpd[2652]: synchronized to 210.171.226.40, stratum 1
Aug 15 10:47:11 localhost ntpd[2652]: time reset +2399.896769 s
Aug 15 10:47:11 localhost ntpd[2652]: kernel time sync status change 0001
Aug 15 10:53:39 localhost ntpd[2652]: synchronized to 210.171.226.40, stratum 1
Aug 15 11:07:42 localhost ntpd[2652]: synchronized to 130.69.251.23, stratum 1
Aug 15 11:08:08 localhost ntpd[2652]: no servers reachable
Aug 15 11:10:08 localhost snmptrapd[2630]: 2010-08-15 11:09:58 192.168.201.1(via UDP: [192.168.201.1]:50279->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::mib-2.16 Enterprise Specific Trap (1) Uptime: 0:26:46.71#012#011SNMPv2-SMI::mib-2.16.3.1.1.1.1 = INTEGER: 1#011SNMPv2-SMI::mib-2.16.3.1.1.3.1 = OID: IF-MIB::ifInUcastPkts.1#011SNMPv2-SMI::mib-2.16.3.1.1.4.1 = INTEGER: 2#011SNMPv2-SMI::mib-2.16.3.1.1.5.1 = INTEGER: 20#011SNMPv2-SMI::mib-2.16.3.1.1.7.1 = INTEGER: 20
Aug 15 11:12:08 localhost snmptrapd[2630]: 2010-08-15 11:11:58 192.168.201.1(via UDP: [192.168.201.1]:50279->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::mib-2.16 Enterprise Specific Trap (1) Uptime: 0:28:46.77#012#011SNMPv2-SMI::mib-2.16.3.1.1.1.1 = INTEGER: 1#011SNMPv2-SMI::mib-2.16.3.1.1.3.1 = OID: IF-MIB::ifInUcastPkts.1#011SNMPv2-SMI::mib-2.16.3.1.1.4.1 = INTEGER: 2#011SNMPv2-SMI::mib-2.16.3.1.1.5.1 = INTEGER: 20#011SNMPv2-SMI::mib-2.16.3.1.1.7.1 = INTEGER: 20

5. [検証] alarm 解除時 trap

5.1. alarm event定義

alarmが解除された時にtrapを送信する事もできます。設定の意味は以下の通りです。
項目 詳細
alarm 1 発生 20秒間隔で監視し、20秒でifInUcastPktsが20以上増加した場合は、alarm 1を発生させ event 1の動作を実施します&br;一度 event 1が発生したら、以下条件のalarm 1 解除になるまで event 1は発生しません。
alarm 1 解除 20秒間隔で監視し、20秒でのifInUcastPkts増加量が0以下であった場合は、alarm 1を解除し event 2の動作を実施します
R1(config)#rmon alarm 1 ifInUcastPkts.1 20 delta rising-threshold 20 1 falling-threshold 0 2 owner "Yamada Taro"
event 2を定義します。
R1(config)#rmon event 2 trap RO_CCIE log owner "Yamada Jiro"

5.2. 設定確認

alarmとeventの設定を確認します。
R1#show rmon alarms
Alarm 1 is active, owned by Yamada Taro
 Monitors ifInUcastPkts.1 every 20 second(s)
 Taking delta samples, last value was 0
 Rising threshold is 20, assigned to event 1
 Falling threshold is 0, assigned to event 2
 On startup enable rising or falling alarm
R1#
R1#
R1#
R1#show rmon events
Event 1 is active, owned by Yamada Hanako
 Description is
 Event firing causes log and trap to community RO_CCIE,
 last event fired at  0y0w0d,00:28:46,
 Current uptime       0y0w0d,00:35:18
 Current log entries:
  index  uptime              description
  1      0y0w0d,00:15:46
  2      0y0w0d,00:22:06
  3      0y0w0d,00:26:46
  4      0y0w0d,00:28:46
Event 2 is active, owned by Yamada Jiro
 Description is
 Event firing causes log and trap to community RO_CCIE,
 last event fired at  0y0w0d,00:32:40,
 Current uptime       0y0w0d,00:35:18
 Current log entries:
  index  uptime              description
  1      0y0w0d,00:32:40
R1#

5.3. SNMP trapの確認

「4.4. SNMP trapの確認」で発生させ続けているpingを停止させ、alarm解除時のtrapを発生させます。
64 bytes from 192.168.201.1: icmp_seq=113 ttl=255 time=29.9 ms
64 bytes from 192.168.201.1: icmp_seq=114 ttl=255 time=29.9 ms
^C
--- 192.168.201.1 ping statistics ---
114 packets transmitted, 114 received, 0% packet loss, time 116592ms
rtt min/avg/max/mdev = 9.999/47.185/99.985/18.894 ms
[root@localhost ~]#
ルータR1のデバッグメッセージからtrapが送信された事を確認します。
R1(config)#
*Mar  1 00:32:40.579: %RMON-5-FALLINGTRAP: Falling trap is generated because the value of ifInUcastPkts.1 has fallen below the falling-threshold value 0
*Mar  1 00:32:40.583: SNMP: Queuing packet to 192.168.201.101
*Mar  1 00:32:40.587: SNMP: V1 Trap, ent rmon, addr 192.168.201.1, gentrap 6, spectrap 2
 alarmEntry.1.1 = 1
 alarmEntry.3.1 = ifInUcastPkts.1
 alarmEntry.4.1 = 2
 alarmEntry.5.1 = 0
 alarmEntry.8.1 = 0
*Mar  1 00:32:40.835: SNMP: Packet sent via UDP to 192.168.201.101
R1(config)#
Guest OSにSNMP trapが届いた事を確認します。
[root@localhost ~]# tail -f /var/log/messages
Aug 15 10:47:11 localhost ntpd[2652]: time reset +2399.896769 s
Aug 15 10:47:11 localhost ntpd[2652]: kernel time sync status change 0001
Aug 15 10:53:39 localhost ntpd[2652]: synchronized to 210.171.226.40, stratum 1
Aug 15 11:07:28 localhost snmptrapd[2630]: 2010-08-15 11:07:18 192.168.201.1(via UDP: [192.168.201.1]:50279->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::mib-2.16 Enterprise Specific Trap (1) Uptime: 0:22:06.62#012#011SNMPv2-SMI::mib-2.16.3.1.1.1.1 = INTEGER: 1#011SNMPv2-SMI::mib-2.16.3.1.1.3.1 = OID: IF-MIB::ifInUcastPkts.1#011SNMPv2-SMI::mib-2.16.3.1.1.4.1 = INTEGER: 2#011SNMPv2-SMI::mib-2.16.3.1.1.5.1 = INTEGER: 20#011SNMPv2-SMI::mib-2.16.3.1.1.7.1 = INTEGER: 20
Aug 15 11:07:42 localhost ntpd[2652]: synchronized to 130.69.251.23, stratum 1
Aug 15 11:08:08 localhost ntpd[2652]: no servers reachable
Aug 15 11:09:57 localhost snmptrapd[2630]: 2010-08-15 11:09:47 192.168.201.1(via UDP: [192.168.201.1]:50279->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::enterprises.9.9.43.2 Enterprise Specific Trap (1) Uptime: 0:26:35.17#012#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.3.8 = INTEGER: 1#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.4.8 = INTEGER: 2#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.5.8 = INTEGER: 3
Aug 15 11:10:08 localhost snmptrapd[2630]: 2010-08-15 11:09:58 192.168.201.1(via UDP: [192.168.201.1]:50279->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::mib-2.16 Enterprise Specific Trap (1) Uptime: 0:26:46.71#012#011SNMPv2-SMI::mib-2.16.3.1.1.1.1 = INTEGER: 1#011SNMPv2-SMI::mib-2.16.3.1.1.3.1 = OID: IF-MIB::ifInUcastPkts.1#011SNMPv2-SMI::mib-2.16.3.1.1.4.1 = INTEGER: 2#011SNMPv2-SMI::mib-2.16.3.1.1.5.1 = INTEGER: 20#011SNMPv2-SMI::mib-2.16.3.1.1.7.1 = INTEGER: 20
Aug 15 11:12:08 localhost snmptrapd[2630]: 2010-08-15 11:11:58 192.168.201.1(via UDP: [192.168.201.1]:50279->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::mib-2.16 Enterprise Specific Trap (1) Uptime: 0:28:46.77#012#011SNMPv2-SMI::mib-2.16.3.1.1.1.1 = INTEGER: 1#011SNMPv2-SMI::mib-2.16.3.1.1.3.1 = OID: IF-MIB::ifInUcastPkts.1#011SNMPv2-SMI::mib-2.16.3.1.1.4.1 = INTEGER: 2#011SNMPv2-SMI::mib-2.16.3.1.1.5.1 = INTEGER: 20#011SNMPv2-SMI::mib-2.16.3.1.1.7.1 = INTEGER: 20
Aug 15 11:15:52 localhost snmptrapd[2630]: 2010-08-15 11:15:52 192.168.201.1(via UDP: [192.168.201.1]:50279->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::mib-2.16 Enterprise Specific Trap (2) Uptime: 0:32:40.58#012#011SNMPv2-SMI::mib-2.16.3.1.1.1.1 = INTEGER: 1#011SNMPv2-SMI::mib-2.16.3.1.1.3.1 = OID: IF-MIB::ifInUcastPkts.1#011SNMPv2-SMI::mib-2.16.3.1.1.4.1 = INTEGER: 2#011SNMPv2-SMI::mib-2.16.3.1.1.5.1 = INTEGER: 0#011SNMPv2-SMI::mib-2.16.3.1.1.8.1 = INTEGER: 0
