目的

• EIGRPの基本的な使い方を確認します。
• 下記問題の解答を確認します。

問題文

Routers R1, R2, and R3 are all configured for EIGRP as shown below:

R1 has the following configuration:

Router eigrp 1
 Network 192.168.10.0
 Redistribute connected

Which routes would up in the routing table of R3 as EIGRP routes?(Choose all that apply)
A. 10.1.0.0/16
B. 10.0.0.0/24
C. 10.0.0.0/8
D. 10.1.1.0/24
E. 192.168.10.0/24

解答

• 解答：D, E
• 初見では私はC, Eと勘違いしました。auto-summaryは外部EIGRP(この問題文では、再配送された10.1.1.0/24)に対して働きません。

構成

• 設定概要
  • EIGRPによってルーティングします。
  • R1は10.1.1.0/24を再配送によってEIGRPに載せます。

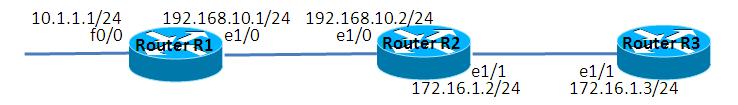

• 構成図
  • 略
• netファイル

ghostios = True
sparsemem = True
model = 2620
[localhost]

	[[2620]]
		image = C:\Program Files\Dynamips\images\c2600-ipbasek9-mz.124-21.bin
		ram = 256

	[[ROUTER R1]]
		e1/0 = R2 e1/0

	[[ROUTER R2]]
		e1/1 = R3 e1/1

	[[ROUTER R3]]

• 初期設定 R1

!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 15
ip cef
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 10.1.1.1 255.255.255.0
 duplex auto
 speed auto
 no keepalive
!
interface Ethernet1/0
 ip address 192.168.10.1 255.255.255.0
 full-duplex
!
interface Ethernet1/1
 no ip address
 shutdown
 half-duplex
!
interface Ethernet1/2
 no ip address
 shutdown
 half-duplex
!
interface Ethernet1/3
 no ip address
 shutdown
 half-duplex
!
router eigrp 1
 redistribute connected
 network 192.168.10.0
 auto-summary
!
ip forward-protocol nd
!
ip http server
no ip http secure-server
!
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end

• 初期設定 R2

!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 15
ip cef
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 no ip address
 shutdown
 duplex auto
 speed auto
!
interface Ethernet1/0
 ip address 192.168.10.2 255.255.255.0
 full-duplex
!
interface Ethernet1/1
 ip address 172.16.1.2 255.255.255.0
 full-duplex
!
interface Ethernet1/2
 no ip address
 shutdown
 half-duplex
!
interface Ethernet1/3
 no ip address
 shutdown
 half-duplex
!
router eigrp 1
 network 172.16.1.0 0.0.0.255
 network 192.168.10.0
 auto-summary
!
ip forward-protocol nd
!
ip http server
no ip http secure-server
!
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end

• 初期設定 R3

!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 15
ip cef
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 no ip address
 shutdown
 duplex auto
 speed auto
!
interface Ethernet1/0
 no ip address
 shutdown
 half-duplex
!
interface Ethernet1/1
 ip address 172.16.1.3 255.255.255.0
 full-duplex
!
interface Ethernet1/2
 no ip address
 shutdown
 half-duplex
!
interface Ethernet1/3
 no ip address
 shutdown
 half-duplex
!
router eigrp 1
 network 172.16.1.0 0.0.0.255
 auto-summary
!
ip forward-protocol nd
!
ip http server
no ip http secure-server
!
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end

検証1 解答の確認

• ルーティングテーブルの確認

R3のルーティングテーブルを確認します。解答はD, Eである事が分かります。

R3#show ip route
 - 略 -
     1.0.0.0/32 is subnetted, 1 subnets
D EX    1.1.1.1 [170/435200] via 172.16.1.2, 00:02:22, Ethernet1/1
     3.0.0.0/32 is subnetted, 1 subnets
C       3.3.3.3 is directly connected, Loopback0
D    192.168.10.0/24 [90/307200] via 172.16.1.2, 00:02:23, Ethernet1/1
     172.16.0.0/24 is subnetted, 1 subnets
C       172.16.1.0 is directly connected, Ethernet1/1
     10.0.0.0/24 is subnetted, 1 subnets                            <- auto-summaryされていない事が確認できます。
D EX    10.1.1.0 [170/309760] via 172.16.1.2, 00:02:23, Ethernet1/1

検証2 外部EIGRPから内部EIGRPへの変更

• 内部EIGRPへの変更

10.1.1.0/24を外部EIGRPではなく内部EIGRPで伝えるように変更します。R1に以下の設定を投入します。

R1(config)#router eigrp 1
R1(config-router)#network 10.1.1.0 0.0.0.255

• ルーティングテーブルの確認

R3のルーティングテーブルを確認します。検証1の時と異なり、10.1.1.0/24がauto-summaryされ、10.0.0.0/8になった事が確認できます。

R3#show ip route
 - 略 -
     1.0.0.0/32 is subnetted, 1 subnets
D EX    1.1.1.1 [170/435200] via 172.16.1.2, 00:04:58, Ethernet1/1
     3.0.0.0/32 is subnetted, 1 subnets
C       3.3.3.3 is directly connected, Loopback0
D    192.168.10.0/24 [90/307200] via 172.16.1.2, 00:04:58, Ethernet1/1
     172.16.0.0/24 is subnetted, 1 subnets
C       172.16.1.0 is directly connected, Ethernet1/1
D    10.0.0.0/8 [90/309760] via 172.16.1.2, 00:00:24, Ethernet1/1      <- auto-summaryされている事が確認できます。
