マクスウェル・ブリッジによるインダクタンス測定
エネ環の強み、パワーエレクトロニクス。
テスト勉強中、マクスウェルブリッジという回路を発見し、勉強を一時放棄！
実のところインダクタンスをはかれるLCメーターはかなり高価。
そこで、インダクタンスを測れるというこの回路に、おぉぉぉっっ！ときたわけです。
はんだ付けする元気も部品も時間もないので、LTSpiceというフリーの回路シュミレーターで、
マクスウェルブリッジについてシュミレーションしました～
マクスウェルブリッジとは？

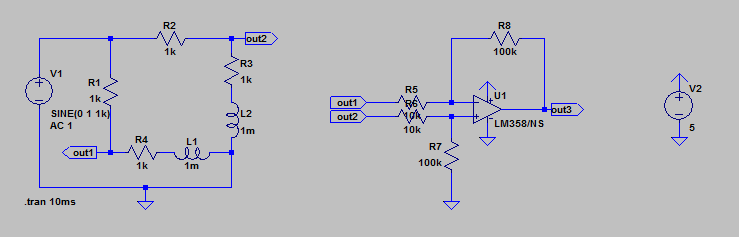

回路図としては下図の左側です。
左から、マクスウェルブリッジ、 差動増幅アンプ、アンプの電源 です。
定数は発振しない程度に勝手に決めたのでそのつもりで。
はっきりいって、ホイートストンブリッジ回路の一種です。
つまり、out1とout2の電位差を測ると計算でインダクタンスL２（L1）が測れますよ、という回路です。
ただし、電源として交流を使うので、複素電流・電圧回路となってやや面倒です。
ちなみに差動増幅アンプは、out1とout2の電位差を求め、増幅する役です。
今回はゲイン１０倍にしてあります。

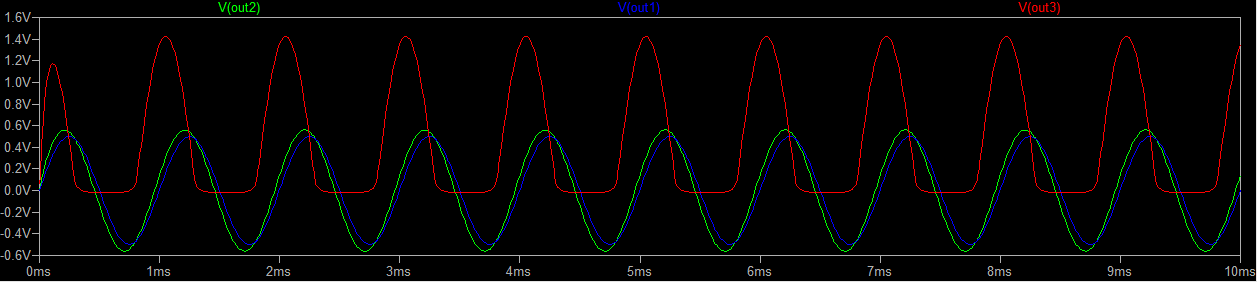

で、実際にシュミレーションすると・・・
え、ええええええ・・・・・
いや、よくよく考えれば、オペアンプの基準電位が０Vなので、負の部分の電位差が反映されないのは必然ですね・・・。
そう考えれば、青と緑の差をとって、１０倍すると赤にな、なりそう・・・。
これはL2=100mHとした場合です。また、赤線が電位差、青線がout1、緑線がout2です。

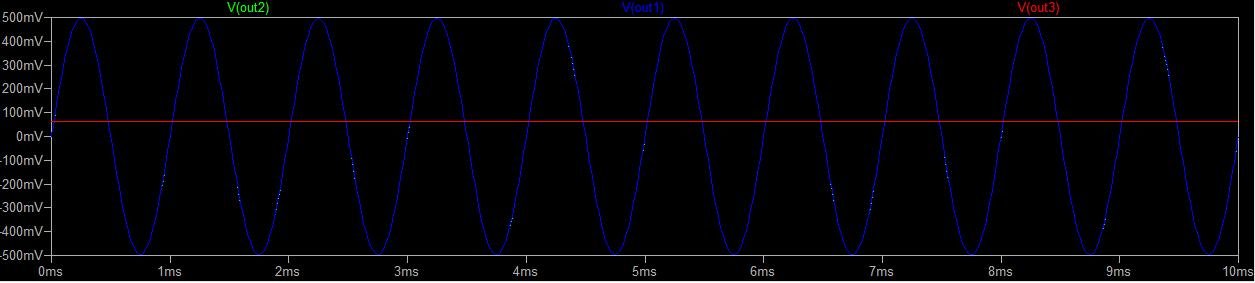

試しに、L2=1mH として、均一なブリッジにすると・・・
ですよね～、という結果になって一安心！
見てのとおり、電位差がほぼゼロになっています。また、out1とout2の位相差も見られません。
実際にインダクタンスを求めるには、電位差を読み取って～増幅分を考慮して～といろいろ面倒そうですが、
一応、使えそうなことがわかりました。
これで、コイルの自作とかできますね！
(追記)

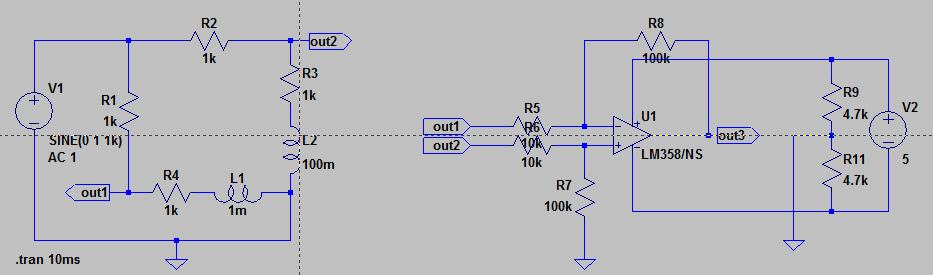

さっきの負の値が出ないのが気になったので、ちょっとオペアンプの電源回路を改良。といっても抵抗で分圧しているだけです。
これは結構ヘッドフォンアンプとかで見かける典型的なものです。
これだけでも効果絶大です！！

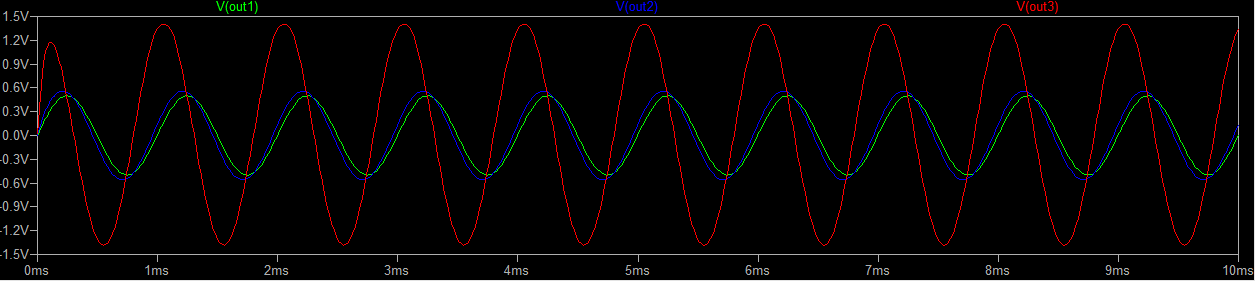

さっき負の値が出なかったのが・・・
見事に表示できました！
まぁ、こんなことまでしなくてもダイオードで絶対値をとったほうが楽だったかも・・・。
