yskwiki

SDK-NUC120

最終更新:2012年09月12日 01:04

yskwiki

- view
管理者のみ編集可
  • マイコン評価ボードSDK-NUC120
  • ピンアサイン
  • クロック系統
    • クロックセレクト
  • 余談

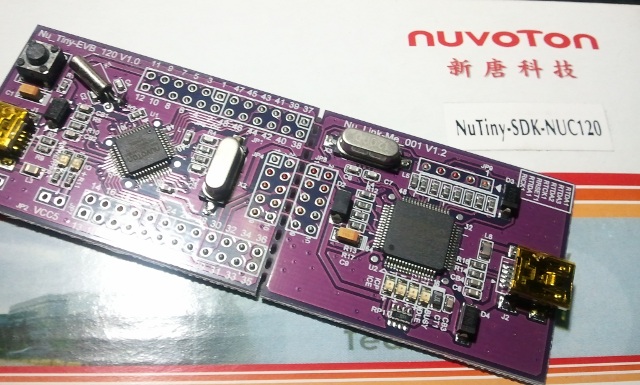

マイコン評価ボードSDK-NUC120

http://akizukidenshi.com/catalog/g/gM-05028/
秋月で1450円で買ってきました。(2012/08/31)
ARMはまだ触ったことがないので、付属のDVDに入ってるチュートリアルを見ながら、気づいた事をまとめていく予定。
2012.09.11 ピンアサイン、クロック系統について追記
2012.08.13 新規作成

ピンアサイン

NUC120 Datasheet EN V2.01.pdfのP16にあるピンの割り当てをまとめてみました。とりあえずPA/PB/PCを基準に表にしました。
ピン番号基準のピンアサインの表はNuTiny-SDK-NUC120 User Manual EN V1.0.pdfのP5にあるのでそちらを参照してください。
PA PinNo. その他
割り当て
PB PinNo. その他
割り当て
PC PinNo. その他
割り当て
PA0 32 ADC0 PB0 17 RXD0 PC0 24 SPISS00 I2SLRCLK
PA1 33 ADC1 PB1 18 TXD0 PC1 23 SPICLK0 I2SBCLK
PA2 34 ADC2 PB2 19 RTS0 PC2 22 MISO00 I2SDI
PA3 35 ADC3 PB3 20 CTS0 PC3 21 MOSI00 I2SDO
PA4 36 ADC4 PB4 8 RTXD1 PC4 - -
PA5 37 ADC5 PB5 9 TXD1 PC5 - -
PA6 38 ADC6 PB6 - - PC6 42 CPP0
PA7 39 ADC7 PB7 - - PC7 41 CPN0
PA8 7 I2C0SDA PB8 48 STADC PC8 - -
PA9 6 I2C0SCL PB9 - - PC9 - -
PA10 5 I2C1SDA PB10 - - PC10 - -
PA11 4 I2C1SCL PB11 - - PC11 - -
PA12 28 PWM0 PB12 1 CLKO CPO0 PC12 - -
PA13 27 PWM1 PB13 - - PC13 - -
PA14 26 PWM2 PB14 - - PC14 - -
PA15 25 PWM3 PB15 43 INT1 PC15 - -

クロック系統

このボードでは発振器は以下の4種類が用意されているようです。
  • 外部水晶発振器
    • 12MHz
    • 32.768kHz
  • 内部発振器
    • 22.1184MHz
    • 10kHz
さらにPLLで生成したクロックが1系統あるので、合計5系統のクロックを使用できるようです。
上記4種類のクロックにはそれぞれクロックイネーブルレジスタが用意されていて、enable/disableを切り替える事ができるようです(1でenable)。
レジスタ名はNUC1xx.hに定義されています。
クロック クロックイネーブルレジスタ
12MHz PWRCON.XTL12M_EN
32.768kHz PWRCON.XTL32K_EN
22.1184MHz PWRCON.OSC22M_EN
10kHz PWRCON.OSC10K_EN
  • プログラム記述例
//10kHzのオシレータを有効化
SYSCLK->PWRCON.OSC10K_EN = ENABLE;
※ENABLE/DISABLEはNUC1xx.h内で以下のように定義されています
#define ENABLE     1
#define DISABLE    0

クロックセレクト

クロックについてはNUC120 Datasheet EN V2.01.pdfのP41以降に書いてあります。
ひとまずCPUクロックのセレクタだけ書いておきます。
HCLK_S(CLKSEL0[2:0]) CPUCLK/HCLK/PCLK
000 12MHz
001 32.768kHz
010 PLLFOUT
011 10kHz
111 22.1184MHz
上記HCLK_S(CLKSEL0[2:0])で選択したクロックをHCLK_N(CLKDIV[3:0]により分周することができるようです。
分周クロックの周波数は
分周後周波数=分周前周波数/(HCLK_N+1)
となります。HCLK_Nが0であればそのまま、1であれば半分の周波数になります。
  • プログラム記述例
//CPUクロックに10kHzの内部発振器を使用
SYSCLK->PWRCON.OSC10K_EN = ENABLE;
SYSCLK->CLKSEL0.HCLK_S = 3;
注意
  • CPUクロックを変更する時は、必ず使用したいクロックを有効にしてからクロックを変更しましょう。

PLLのクロックソースはPLLCON[19]により2系統からセレクトできます。
PLLCON[19] PLL Source
0 12MHz
1 22.1184MHz
PLLの設定については後ほど。

余談

先月末に買って、ようやく触り始めたんですが、以下のファイルを参照すれば大体の事はわかりそうです。
  • NUC120 Datasheet EN V2.01.pdf
  • NuMicro NUC100 Series Driver Reference Guide.pdf
  • NUC120の各ヘッダファイル・ソースファイル(NUC1xx.hなど)

今はどんなものがあるのか眺めてるところなので、まだ実機はあまり動かしてません。
また何かやったら追記します。
