DynagenでCCIEを目指す
20100509 デフォルトゲートウェイ EIGRPの場合
最終更新：
it_certification
-
view
目的
- EIGRPのデフォルトルートの扱い方を確認します。
- EIGRPはip default-networkでデフォルトルートを通知できない事を確認します。
構成
- 設定概要
- EIGRPによってルーティングします。

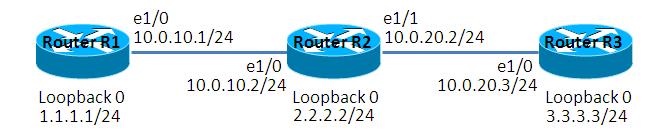

- 構成図
- netファイル
model = 3620 [localhost] [[3620]] image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin ram = 128 [[ROUTER R1]] f0/0 = R2 f1/0 [[ROUTER R2]] f0/0 = R3 f1/0 [[ROUTER R3]]
- 初期設定 R1
! version 12.3 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption ! hostname R1 ! boot-start-marker boot-end-marker ! ! no aaa new-model ip subnet-zero ! ! ! ip cef ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! interface Loopback0 ip address 1.1.1.1 255.255.255.0 ! interface FastEthernet0/0 ip address 192.168.10.1 255.255.255.0 duplex auto speed auto ! router eigrp 1 network 192.168.10.0 auto-summary ! ip http server ip classless ! ! ! ! ! ! ! ! line con 0 line aux 0 line vty 0 4 ! ! end
- 初期設定 R2
! version 12.3 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption ! hostname R2 ! boot-start-marker boot-end-marker ! ! no aaa new-model ip subnet-zero ! ! ! ip cef ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! interface Loopback0 ip address 2.2.2.2 255.255.255.0 ! interface FastEthernet0/0 ip address 192.168.20.2 255.255.255.0 duplex auto speed auto ! interface FastEthernet1/0 ip address 192.168.10.2 255.255.255.0 duplex auto speed auto ! router eigrp 1 network 192.168.10.0 network 192.168.20.0 auto-summary ! ip http server ip classless ! ! ! ! ! ! ! ! line con 0 line aux 0 line vty 0 4 ! ! end
- 初期設定 R3
! version 12.3 service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption ! hostname R3 ! boot-start-marker boot-end-marker ! ! no aaa new-model ip subnet-zero ! ! ! ip cef ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! interface Loopback0 ip address 3.3.3.3 255.255.255.0 ! interface FastEthernet1/0 ip address 192.168.20.3 255.255.255.0 duplex auto speed auto ! router eigrp 1 network 192.168.20.0 auto-summary ! ip http server ip classless ! ! ! ! ! ! ! ! line con 0 line aux 0 line vty 0 4 ! ! end
検証1 ip route
- 事前確認
R1からR3 Loopback 0(3.3.3.3)へpingが届かない事を確認します。R1のルーティングテーブルを見ると、3.3.3.3宛てのエントリはありません。
R1#ping 3.3.3.3
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 3.3.3.3, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)
R1#
R1#
R1#
R1#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is not set
1.0.0.0/24 is subnetted, 1 subnets
C 1.1.1.0 is directly connected, Loopback0
C 192.168.10.0/24 is directly connected, FastEthernet0/0
D 192.168.20.0/24 [90/30720] via 192.168.10.2, 00:09:24, FastEthernet0/0
R1#
- デフォルトルートの通知
R3へのデフォルトルートを他のルータへ通知します。
R3(config)#ip route 0.0.0.0 0.0.0.0 3.3.3.254 R3(config)#router eigrp 1 R3(config-router)#redistribute static

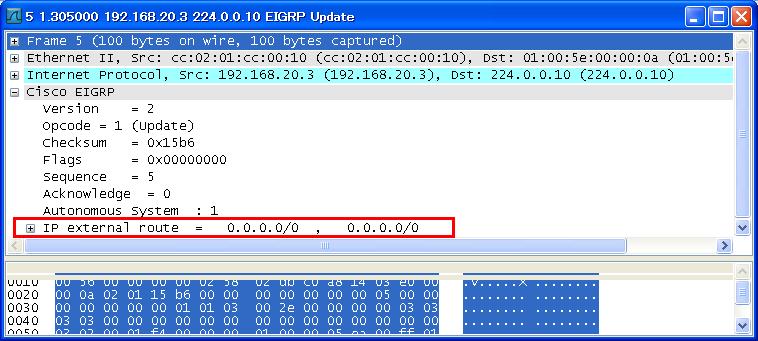

この設定によって送信されたパケットは以下です。デフォルトルートが他のルータに通知されます。
- 疎通確認
R1からR3 Loopback 0にpingが届くようになりました。また、R1のルーティングテーブル上にはデフォルトルートが載っています。
R1#ping 3.3.3.3
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 3.3.3.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 16/58/180 ms
R1#
R1#
R1#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is 192.168.10.2 to network 0.0.0.0 <- デフォルトルート
1.0.0.0/24 is subnetted, 1 subnets
C 1.1.1.0 is directly connected, Loopback0
C 192.168.10.0/24 is directly connected, FastEthernet0/0
D 192.168.20.0/24 [90/30720] via 192.168.10.2, 00:11:00, FastEthernet0/0
D*EX 0.0.0.0/0 [170/158720] via 192.168.10.2, 00:01:12, FastEthernet0/0 <- デフォルトルート
R1#
- 設定削除
検証1の設定を削除します。
R3(config)#no ip route 0.0.0.0 0.0.0.0 3.3.3.254 R3(config)#router eigrp 1 R3(config-router)#no redistribute connected
検証2 default-network クラスレス指定
- 事前確認
設定投入前のR3ルーティングテーブルを確認します。
R3#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is not set
3.0.0.0/24 is subnetted, 1 subnets
C 3.3.3.0 is directly connected, Loopback0
D 192.168.10.0/24 [90/30720] via 192.168.20.2, 00:16:18, FastEthernet1/0
C 192.168.20.0/24 is directly connected, FastEthernet1/0
R3#
- default-networkの設定
default-networkを指定します。ルーティングテーブルには3.0.0.0/8という謎のルートが載ります。デフォルトルートはルーティングテーブル上に「*」が表示されますが、テーブル上に「*」つきのエントリが見当たりません。さらに、configを見ると、謎のstatic routeが自動生成されています。
あやしさ満載の動きをします。
あやしさ満載の動きをします。
R3(config)#ip default-network 3.3.3.0
R3(config)#
R3(config)#
R3(config)#do show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is not set
3.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C 3.3.3.0/24 is directly connected, Loopback0
S 3.0.0.0/8 [1/0] via 3.3.3.0
D 192.168.10.0/24 [90/30720] via 192.168.20.2, 00:02:50, FastEthernet1/0
C 192.168.20.0/24 is directly connected, FastEthernet1/0
R3(config)#
R3(config)#
R3(config)#do show run | i ^ip route
ip route 3.0.0.0 255.0.0.0 3.3.3.0
R2のルーティングテーブルを見ると、デフォルトルートは通知されていない事が読み取れます。
R2#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is not set
2.0.0.0/24 is subnetted, 1 subnets
C 2.2.2.0 is directly connected, Loopback0
C 192.168.10.0/24 is directly connected, FastEthernet1/0
C 192.168.20.0/24 is directly connected, FastEthernet0/0
R2#
- static 再配送
ダメもとで、staticを再配送してみます。
R3(config)#router eigrp 1 R3(config-router)#redistribute static
R2のルーティングテーブルを確認します。デフォルトルートは通知されていないようです。
R2#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is not set
2.0.0.0/24 is subnetted, 1 subnets
C 2.2.2.0 is directly connected, Loopback0
D EX 3.0.0.0/8 [170/156160] via 192.168.20.3, 00:00:09, FastEthernet0/0
C 192.168.10.0/24 is directly connected, FastEthernet1/0
C 192.168.20.0/24 is directly connected, FastEthernet0/0
R2#
- 設定削除
検証2の設定を削除します。
R3(config)#no ip default-network 3.3.3.0 R3(config)#router eigrp 1 R3(config-router)#no redistribute static
検証3 default-network クラスフル指定
- default-network 設定
クラスフルなnetworkアドレスでdefault-netwokrを指定します。ルーティングテーブル上には確かに「*」が見られますが、他のルータにデフォルトルートを通知する事はありませんでした。
R3(config)#ip default-network 3.0.0.0
R3(config)#interface Loopback 1
R3(config-if)#ip address 192.168.30.3 255.255.255.0
R3(config-if)#exit
R3(config)#ip default-network 192.168.30.0
R3(config)#
R3(config)#
R3(config)#do show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is not set
* 3.0.0.0/24 is subnetted, 1 subnets
C 3.3.3.0 is directly connected, Loopback0
C* 192.168.30.0/24 is directly connected, Loopback1
D 192.168.10.0/24 [90/30720] via 192.168.20.2, 00:07:59, FastEthernet1/0
C 192.168.20.0/24 is directly connected, FastEthernet1/0
R3(config)#
- static 再配送
以下のようにstaicを再配送します。それでも、デフォルトルートは通知されないようです。
R3(config)#router eigrp 1 R3(config-router)#redistribute static
