DynagenでCCIEを目指す

20100510 デフォルトゲートウェイ RIPの場合

最終更新:2010年05月15日 14:52

it_certification

- view
管理者のみ編集可
  • 目的
  • 構成
  • 検証1 ip route
  • 検証2 default-network
  • 検証3 default-network クラスフル指定
  • 補足

目的

  • RIPのデフォルトルートの扱い方を確認します。

構成

  • 設定概要
    • RIPv2によってルーティングします。
    • auto-summaryは無効にします。

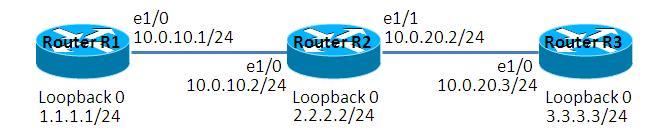

  • 構成図
  • netファイル
model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = R2 f1/0

	[[ROUTER R2]]
		f0/0 = R3 f1/0

	[[ROUTER R3]]
  • 初期設定 R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.0
!
interface FastEthernet0/0
 ip address 192.168.10.1 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 192.168.10.0
 no auto-summary
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end
  • 初期設定 R2
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.0
!
interface FastEthernet0/0
 ip address 192.168.20.2 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 192.168.10.2 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 192.168.10.0
 network 192.168.20.0
 no auto-summary
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end
  • 初期設定 R3
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 3.3.3.3 255.255.255.0
!
interface FastEthernet1/0
 ip address 192.168.20.3 255.255.255.0
 duplex auto
 speed auto
!
router rip
 version 2
 network 192.168.20.0
 no auto-summary
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end

検証1 ip route

  • 事前確認
R1からR3 Loopback 0(3.3.3.3)へpingが届かない事を確認します。R1のルーティングテーブルを見ると、3.3.3.3宛てのエントリはありません。
R1#ping 3.3.3.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 3.3.3.3, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)
R1#
R1#
R1#
R1#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

     1.0.0.0/24 is subnetted, 1 subnets
C       1.1.1.0 is directly connected, Loopback0
C    192.168.10.0/24 is directly connected, FastEthernet0/0
R    192.168.20.0/24 [120/1] via 192.168.10.2, 00:00:08, FastEthernet0/0
R1#

  • デフォルトルートの通知
R3へのデフォルトルートを他のルータへ通知します。
トップページ/動作検証 ネットワーク系/20100509 デフォルトゲートウェイ EIGRPの場合と若干設定方法が異なりますが、next-hopをNull0にする設定方法もあります。
R3(config)#ip route 0.0.0.0 0.0.0.0 Null 0
R3(config)#router rip
R3(config-router)#redistribute static

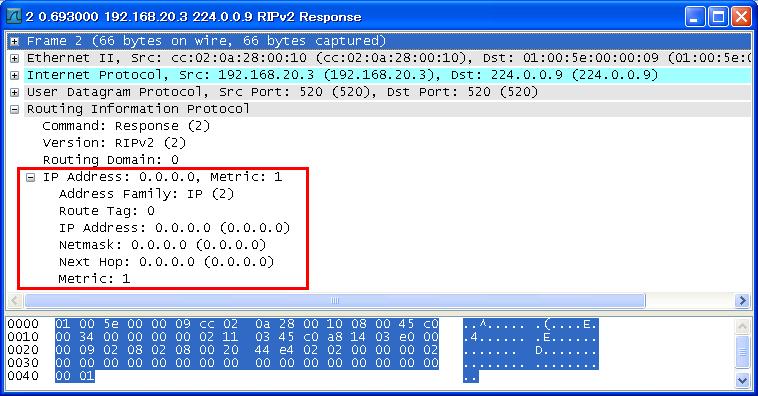

この設定によって送信されたパケットは以下です。デフォルトルートが他のルータに通知されます。
  • 疎通確認
R1からR3 Loopback 0にpingが届くようになりました。また、R1のルーティングテーブル上にはデフォルトルートが載っています。
R1#ping 3.3.3.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 3.3.3.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 16/58/180 ms
R1#
R1#
R1#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is 192.168.10.2 to network 0.0.0.0 <- デフォルトルート

     1.0.0.0/24 is subnetted, 1 subnets
C       1.1.1.0 is directly connected, Loopback0
C    192.168.10.0/24 is directly connected, FastEthernet0/0
R    192.168.20.0/24 [120/1] via 192.168.10.2, 00:00:03, FastEthernet0/0
R*   0.0.0.0/0 [120/2] via 192.168.10.2, 00:00:03, FastEthernet0/0
R1#

  • 設定削除
検証1の設定を削除します。
R3(config)#no ip route 0.0.0.0 0.0.0.0 Null 0
R3(config)#router rip
R3(config-router)#no redistribute static

検証2 default-network

  • 事前確認
設定投入前のR3ルーティングテーブルを確認します。
R3#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

     3.0.0.0/24 is subnetted, 1 subnets
C       3.3.3.0 is directly connected, Loopback0
R    192.168.10.0/24 [120/1] via 192.168.20.2, 00:00:05, FastEthernet1/0
C    192.168.20.0/24 is directly connected, FastEthernet1/0
  • default-networkの設定
default-networkを指定します。ルーティングテーブルには3.0.0.0/8という謎のルートが載ります。デフォルトルートはルーティングテーブル上に「*」が表示されますが、テーブル上に「*」つきのエントリが見当たりません。さらに、configを見ると、謎のstatic routeが自動生成されています。
あやしさ満載の動きをします。
R3(config)#ip default-network 3.3.3.0
R3(config)#
R3(config)#
R3(config)#
R3(config)#do show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

     3.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C       3.3.3.0/24 is directly connected, Loopback0
S       3.0.0.0/8 [1/0] via 3.3.3.0
R    192.168.10.0/24 [120/1] via 192.168.20.2, 00:00:10, FastEthernet1/0
C    192.168.20.0/24 is directly connected, FastEthernet1/0
R3(config)#
R3(config)#
R3(config)#do show run | i ^ip route
ip route 3.0.0.0 255.0.0.0 3.3.3.0
R2のルーティングテーブルを見ると、デフォルトルートは通知されていない事が読み取れます。
R2#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

     2.0.0.0/24 is subnetted, 1 subnets
C       2.2.2.0 is directly connected, Loopback0
C    192.168.10.0/24 is directly connected, FastEthernet1/0
C    192.168.20.0/24 is directly connected, FastEthernet0/0
  • static 再配送
ダメもとで、staticを再配送してみます。
R3(config)#router rip
R3(config-router)#redistribute static
R2のルーティングテーブルを確認します。デフォルトルートは通知されていないようです。
R2#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

     2.0.0.0/24 is subnetted, 1 subnets
C       2.2.2.0 is directly connected, Loopback0
R    3.0.0.0/8 [120/1] via 192.168.20.3, 00:00:01, FastEthernet0/0
C    192.168.10.0/24 is directly connected, FastEthernet1/0
C    192.168.20.0/24 is directly connected, FastEthernet0/0
  • 設定削除
検証2の設定を削除します。
R3(config)#no ip default-network 3.3.3.0
R3(config)#router rip
R3(config-router)#no redistribute static

検証3 default-network クラスフル指定

  • default-network 設定
クラスフルなnetworkアドレスでdefault-netwokrを指定します。3.0.0.0に「*」がつきました。
R3(config)#ip default-network 3.0.0.0
R3(config)#
R3(config)#
R3(config)#do show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

 *   3.0.0.0/24 is subnetted, 1 subnets
C       3.3.3.0 is directly connected, Loopback0
R    192.168.10.0/24 [120/1] via 192.168.20.2, 00:00:21, FastEthernet1/0
C    192.168.20.0/24 is directly connected, FastEthernet1/0
R3(config)#
R2のルーティングテーブルを見ると、デフォルトルートが通知された事が確認できます。
EIGRPはdefault-networkを通知できませんが、RIPはdefault-networkを通知できるようです。
R2#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is 192.168.20.3 to network 0.0.0.0

     2.0.0.0/24 is subnetted, 1 subnets
C       2.2.2.0 is directly connected, Loopback0
C    192.168.10.0/24 is directly connected, FastEthernet1/0
C    192.168.20.0/24 is directly connected, FastEthernet0/0
R*   0.0.0.0/0 [120/1] via 192.168.20.3, 00:00:15, FastEthernet0/0

補足

ip default-networkを使用する時は、クラスフルネットワークを指定する必要があるようです(サブネットマスクが指定できないのだから当然かもしれませんが…)。
「20100510 デフォルトゲートウェイ RIPの場合」をウィキ内検索
LINE
シェア
Tweet
添付ファイル
  • default_route.jpg
  • topology.jpg
DynagenでCCIEを目指す
記事メニュー

メインコンテンツ

  • トップページ
  • トップページ/動作検証 ネットワーク系

更新履歴

取得中です。

@Wiki

  • @wiki
  • @wikiご利用ガイド
  • プラグイン紹介
  • まとめサイト作成支援ツール




ここを編集
記事メニュー2
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  2. トップページ/動作検証 ネットワーク系/CBAC 基本設定
  3. トップページ/動作検証 ネットワーク系/http server management
  4. トップページ/動作検証 ネットワーク系/tcp intercept
  5. トップページ/動作検証 ネットワーク系/INE Mock lab 02
  6. トップページ/動作検証 ネットワーク系/20100825 HSRP
  7. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Bridging Switching
  8. トップページ/動作検証 ネットワーク系/20100813 IP SAL
  9. トップページ/動作検証 ネットワーク系/20100512 ODR(On-Demand Routing)
  10. トップページ/動作検証 ネットワーク系/20100605 BGP トランジットAS フルメッシュ構成
もっと見る
最近更新されたページ
  • 3033日前

    トップページ
  • 4232日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4233日前

    トップページ/手順書 ネットワーク系
  • 4233日前

    トップページ/手順書 開発系
  • 4233日前

    トップページ/手順書 サーバ系
  • 4233日前

    トップページ/動作検証 ネットワーク系
  • 4946日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4967日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 4980日前

    メニュー
  • 4990日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  2. トップページ/動作検証 ネットワーク系/CBAC 基本設定
  3. トップページ/動作検証 ネットワーク系/http server management
  4. トップページ/動作検証 ネットワーク系/tcp intercept
  5. トップページ/動作検証 ネットワーク系/INE Mock lab 02
  6. トップページ/動作検証 ネットワーク系/20100825 HSRP
  7. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Bridging Switching
  8. トップページ/動作検証 ネットワーク系/20100813 IP SAL
  9. トップページ/動作検証 ネットワーク系/20100512 ODR(On-Demand Routing)
  10. トップページ/動作検証 ネットワーク系/20100605 BGP トランジットAS フルメッシュ構成
もっと見る
最近更新されたページ
  • 3033日前

    トップページ
  • 4232日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4233日前

    トップページ/手順書 ネットワーク系
  • 4233日前

    トップページ/手順書 開発系
  • 4233日前

    トップページ/手順書 サーバ系
  • 4233日前

    トップページ/動作検証 ネットワーク系
  • 4946日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4967日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 4980日前

    メニュー
  • 4990日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
ウィキ募集バナー
急上昇Wikiランキング

急上昇中のWikiランキングです。今注目を集めている話題をチェックしてみよう!

  1. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  2. 発車メロディーwiki
  3. 機動戦士ガンダム バトルオペレーション2攻略Wiki 3rd Season
  4. ジョジョの奇妙な冒険 7人目のスタンド使い攻略wiki
  5. ダイナマイト野球3D
  6. シュガードール情報まとめウィキ
  7. Rainbow Six:Siege WIKI
  8. オバマス検証@wiki
  9. ゆっくり虐め専用Wiki
  10. EDF4.1:地球防衛軍4.1 THE SHADOW OF NEW DESPAIR @Wiki
もっと見る
人気Wikiランキング

atwikiでよく見られているWikiのランキングです。新しい情報を発見してみよう!

  1. アニヲタWiki(仮)
  2. ストグラ まとめ @ウィキ
  3. ゲームカタログ@Wiki ~名作からクソゲーまで~
  4. 初音ミク Wiki
  5. 発車メロディーwiki
  6. 検索してはいけない言葉 @ ウィキ
  7. 機動戦士ガンダム EXTREME VS.2 INFINITEBOOST wiki
  8. 機動戦士ガンダム バトルオペレーション2攻略Wiki 3rd Season
  9. オレカバトル アプリ版 @ ウィキ
  10. 英傑大戦wiki
もっと見る
新規Wikiランキング

最近作成されたWikiのアクセスランキングです。見るだけでなく加筆してみよう!

  1. MadTown GTA (Beta) まとめウィキ
  2. まどドラ攻略wiki
  3. シュガードール情報まとめウィキ
  4. R.E.P.O. 日本語解説Wiki
  5. Dark War Survival攻略
  6. SurrounDead 攻略 (非公式wiki)
  7. カツドンチャンネル @ Wiki
  8. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  9. AviUtl2のWiki
  10. Wplace Wiki
もっと見る
全体ページランキング

最近アクセスの多かったページランキングです。話題のページを見に行こう!

  1. 参加者一覧 - ストグラ まとめ @ウィキ
  2. サーバールール - ストグラ まとめ @ウィキ
  3. エスターク・Z・ダークネス - ストグラ まとめ @ウィキ
  4. MOZU - ストグラ まとめ @ウィキ
  5. NO LIMIT - ストグラ まとめ @ウィキ
  6. 魔獣トゲイラ - バトルロイヤルR+α ファンフィクション(二次創作など)総合wiki
  7. 我孫子 清十郎 - ストグラ まとめ @ウィキ
  8. Super Subaru - ストグラ まとめ @ウィキ
  9. 暦家 - ストグラ まとめ @ウィキ
  10. アプリコット - ストグラ まとめ @ウィキ
もっと見る

  • このWikiのTOPへ
  • 全ページ一覧
  • アットウィキTOP
  • 利用規約
  • プライバシーポリシー

2019 AtWiki, Inc.
