20100610 BGP ポリシーベースルーティング MEDの設定

最終更新:2010年06月20日 08:36

it_certification

- view
管理者のみ編集可
  • 目的
  • 構成
  • 検証1 環境構築
  • 検証2 MED値の伝搬
  • 検証3 MED値の設定

目的

  • MED値によって経路を制御する方法を確認します。

構成

  • 設定概要
    • R1, R2, R3の間でフルメッシュiBGP neighborを確立します。
    • R1, R2, R3はEIGRPを用いて、Loopback I/Fへのルーティングを定義します。

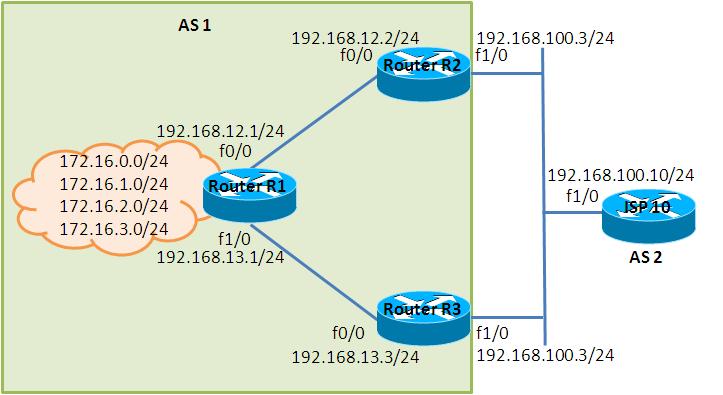

  • 構成図
  • netファイル
model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = R2 f0/0
		f1/0 = R3 f0/0

	[[ROUTER R2]]
		f1/0 = LAN 1

	[[ROUTER R3]]
		f1/0 = LAN 1

	[[ROUTER ISP10]]
		f1/0 = LAN 1
  • 初期設定 R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 172.16.0.1 255.255.255.0 secondary
 ip address 172.16.1.1 255.255.255.0 secondary
 ip address 172.16.2.1 255.255.255.0 secondary
 ip address 172.16.3.1 255.255.255.0 secondary
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.12.1 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 192.168.13.1 255.255.255.0
 duplex auto
 speed auto
!
router eigrp 1
 network 1.1.1.1 0.0.0.0
 network 172.16.0.0
 network 192.168.12.0
 network 192.168.13.0
 no auto-summary
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end
  • 初期設定 R2
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.12.2 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 192.168.100.2 255.255.255.0
 duplex auto
 speed auto
!
router eigrp 1
 network 2.2.2.2 0.0.0.0
 network 192.168.12.0
 no auto-summary
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end
  • 初期設定 R3
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.13.3 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 192.168.100.3 255.255.255.0
 duplex auto
 speed auto
!
router eigrp 1
 network 3.3.3.3 0.0.0.0
 network 192.168.13.0
 no auto-summary
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end
  • 初期設定 ISP10
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname ISP10
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 10.10.10.10 255.255.255.255
!
interface FastEthernet1/0
 ip address 192.168.100.10 255.255.255.0
 duplex auto
 speed auto
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

検証1 環境構築

  • eBGP neighborの設定
R1, R2, R3でフルメッシュのiBGP neighborを確立させます。また、AS 1, AS 2間でeBGP neighborを確立されます。
R1(config)#router bgp 1
R1(config-router)#neighbor 2.2.2.2 remote-as 1
R1(config-router)#neighbor 2.2.2.2 update-source Loopback 0
R1(config-router)#neighbor 3.3.3.3 remote-as 1
R1(config-router)#neighbor 3.3.3.3 update-source Loopback 0
R1(config-router)#network 172.16.0.0 mask 255.255.255.0
R1(config-router)#network 172.16.1.0 mask 255.255.255.0
R1(config-router)#network 172.16.2.0 mask 255.255.255.0
R1(config-router)#network 172.16.3.0 mask 255.255.255.0

R2(config)#router bgp 1
R2(config-router)#neighbor 1.1.1.1 remote-as 1
R2(config-router)#neighbor 1.1.1.1 update-source Loopback 0
R2(config-router)#neighbor 1.1.1.1 next-hop-self
R2(config-router)#neighbor 3.3.3.3 remote-as 1
R2(config-router)#neighbor 3.3.3.3 update-source Loopback 0
R2(config-router)#neighbor 3.3.3.3 next-hop-self
R2(config-router)#neighbor 192.168.100.10 remote-as 2

R3(config)#router bgp 1
R3(config-router)#neighbor 1.1.1.1 remote-as 1
R3(config-router)#neighbor 1.1.1.1 update-source Loopback 0
R3(config-router)#neighbor 1.1.1.1 next-hop-self
R3(config-router)#neighbor 2.2.2.2 remote-as 1
R3(config-router)#neighbor 2.2.2.2 update-source Loopback 0
R3(config-router)#neighbor 2.2.2.2 next-hop-self
R3(config-router)#neighbor 192.168.100.10 remote-as 2

ISP10(config)#router bgp 2
ISP10(config-router)#neighbor 192.168.100.2 remote-as 1
ISP10(config-router)#neighbor 192.168.100.3 remote-as 1
ISP10(config-router)#network 10.10.10.10 mask 255.255.255.255
  • ルーティングの確認
R1, ISP10でnetworkコマンドによって生成されたルートが互いに交換できているかどうかを確認します。
R1#show ip route bgp
     10.0.0.0/32 is subnetted, 1 subnets
B       10.10.10.10 [200/0] via 2.2.2.2, 00:11:13
R1#

ISP10#show ip route bgp
     172.16.0.0/24 is subnetted, 4 subnets
B       172.16.0.0 [20/0] via 192.168.100.3, 00:05:50
B       172.16.1.0 [20/0] via 192.168.100.3, 00:05:50
B       172.16.2.0 [20/0] via 192.168.100.3, 00:05:50
B       172.16.3.0 [20/0] via 192.168.100.3, 00:04:50
ISP10#

検証2 MED値の伝搬

  • MED値の設定
R1で生成されたルート172.16.0.0/24, 172.16.1.0/24, 172.16.2.0/24, 172.16.3.0/24について確認します。このルートはiBGP neighborであるR2, R3までは伝わりますが、eBGP neighborを経由するISP10までは伝わりません。R1, R2, R3のMED値が0になっているのに対し、ISP10のMED値は空欄になっている事が分かります。
(MED値がどのように通知されていくかは、トップページ/動作検証 ネットワーク系/20100610 BGP ポリシーベースルーティング MEDの伝播で確認します。)

R1#show ip bgp
BGP table version is 6, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
* i10.10.10.10/32   3.3.3.3                  0    100      0 2 i
*>i                 2.2.2.2                  0    100      0 2 i
*> 172.16.0.0/24    0.0.0.0                  0         32768 i
*> 172.16.1.0/24    0.0.0.0                  0         32768 i
*> 172.16.2.0/24    0.0.0.0                  0         32768 i
*> 172.16.3.0/24    0.0.0.0                  0         32768 i
R1#

R2#show ip bgp
BGP table version is 10, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
* i10.10.10.10/32   3.3.3.3                  0    100      0 2 i
*>                  192.168.100.10           0             0 2 i
r>i172.16.0.0/24    1.1.1.1                  0    100      0 i
r>i172.16.1.0/24    1.1.1.1                  0    100      0 i
r>i172.16.2.0/24    1.1.1.1                  0    100      0 i
r>i172.16.3.0/24    1.1.1.1                  0    100      0 i
R2#

R3#show ip bgp
BGP table version is 10, local router ID is 3.3.3.3
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
* i10.10.10.10/32   2.2.2.2                  0    100      0 2 i
*>                  192.168.100.10           0             0 2 i
r>i172.16.0.0/24    1.1.1.1                  0    100      0 i
r>i172.16.1.0/24    1.1.1.1                  0    100      0 i
r>i172.16.2.0/24    1.1.1.1                  0    100      0 i
r>i172.16.3.0/24    1.1.1.1                  0    100      0 i
R3#

ISP10#show ip bgp
BGP table version is 9, local router ID is 10.10.10.10
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 10.10.10.10/32   0.0.0.0                  0         32768 i
*> 172.16.0.0/24    192.168.100.3                          0 1 i
*                   192.168.100.2                          0 1 i
*> 172.16.1.0/24    192.168.100.3                          0 1 i
*                   192.168.100.2                          0 1 i
*> 172.16.2.0/24    192.168.100.3                          0 1 i
*                   192.168.100.2                          0 1 i
*  172.16.3.0/24    192.168.100.2                          0 1 i
*>                  192.168.100.3                          0 1 i
ISP10#

検証3 MED値の設定

  • R2の設定
R2からISP10へ送信されるルートについてMED値を定義します。
R2(config)#route-map MED permit 10
R2(config-route-map)#set metric 50
R2(config-route-map)#exit
R2(config)#
R2(config)#router bgp 1
R2(config-router)#neighbor 192.168.100.10 route-map MED out
R2(config-router)#^Z
R2#
R2#
*Mar  1 00:35:13.335: %SYS-5-CONFIG_I: Configured from console by consol
R2#clear ip bgp 192.168.100.10 out
  • R3の設定
R3にMED値を設定し、172.16.0.0/24のみR3の方が優先されるようにします。
R3(config)#route-map MED permit 10
R3(config-route-map)#match ip address 1
R3(config-route-map)#set metric 10
R3(config-route-map)#exit
R3(config)#route-map MED permit 20
R3(config-route-map)#set metric 100
R3(config-route-map)#exit
R3(config)#
R3(config)#
R3(config)#router bgp 1
R3(config-router)#neighbor 192.168.100.10 route-map MED out
R3(config-router)#^Z
R3#
*Mar  1 00:37:36.747: %SYS-5-CONFIG_I: Configured from console by console
R3#
R3#
R3#clear ip bgp 192.168.100.10 out
  • BGPテーブルの確認
先ほど設定したMED値が反映されているかどうか確認します。BGPテーブルとルーティングテーブルから想定通りのルートになっている事を確認します。
ISP10#show ip bgp
BGP table version is 13, local router ID is 10.10.10.10
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 10.10.10.10/32   0.0.0.0                  0         32768 i
*> 172.16.0.0/24    192.168.100.3           10             0 1 i
*                   192.168.100.2           50             0 1 i
*  172.16.1.0/24    192.168.100.3          100             0 1 i
*>                  192.168.100.2           50             0 1 i
*  172.16.2.0/24    192.168.100.3          100             0 1 i
*>                  192.168.100.2           50             0 1 i
*> 172.16.3.0/24    192.168.100.2           50             0 1 i
*                   192.168.100.3          100             0 1 i
ISP10#
ISP10#
ISP10#show ip route bgp
     172.16.0.0/24 is subnetted, 4 subnets
B       172.16.0.0 [20/10] via 192.168.100.3, 00:00:42
B       172.16.1.0 [20/50] via 192.168.100.2, 00:00:42
B       172.16.2.0 [20/50] via 192.168.100.2, 00:00:42
B       172.16.3.0 [20/50] via 192.168.100.2, 00:00:42
ISP10#
「20100610 BGP ポリシーベースルーティング MEDの設定」をウィキ内検索
LINE
シェア
Tweet
添付ファイル
  • topology.jpg
DynagenでCCIEを目指す
記事メニュー

メインコンテンツ

  • トップページ
  • トップページ/動作検証 ネットワーク系

更新履歴

取得中です。

@Wiki

  • @wiki
  • @wikiご利用ガイド
  • プラグイン紹介
  • まとめサイト作成支援ツール




ここを編集
記事メニュー2
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  2. トップページ/動作検証 ネットワーク系/CBAC 基本設定
  3. トップページ/動作検証 ネットワーク系/http server management
  4. トップページ/動作検証 ネットワーク系/tcp intercept
  5. トップページ/動作検証 ネットワーク系/INE Mock lab 02
  6. トップページ/動作検証 ネットワーク系/20100825 HSRP
  7. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Bridging Switching
  8. トップページ/動作検証 ネットワーク系/20100813 IP SAL
  9. トップページ/動作検証 ネットワーク系/20100512 ODR(On-Demand Routing)
  10. トップページ/動作検証 ネットワーク系/20100605 BGP トランジットAS フルメッシュ構成
もっと見る
最近更新されたページ
  • 3034日前

    トップページ
  • 4232日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4233日前

    トップページ/手順書 ネットワーク系
  • 4233日前

    トップページ/手順書 開発系
  • 4233日前

    トップページ/手順書 サーバ系
  • 4233日前

    トップページ/動作検証 ネットワーク系
  • 4946日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4967日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 4980日前

    メニュー
  • 4990日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  2. トップページ/動作検証 ネットワーク系/CBAC 基本設定
  3. トップページ/動作検証 ネットワーク系/http server management
  4. トップページ/動作検証 ネットワーク系/tcp intercept
  5. トップページ/動作検証 ネットワーク系/INE Mock lab 02
  6. トップページ/動作検証 ネットワーク系/20100825 HSRP
  7. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Bridging Switching
  8. トップページ/動作検証 ネットワーク系/20100813 IP SAL
  9. トップページ/動作検証 ネットワーク系/20100512 ODR(On-Demand Routing)
  10. トップページ/動作検証 ネットワーク系/20100605 BGP トランジットAS フルメッシュ構成
もっと見る
最近更新されたページ
  • 3034日前

    トップページ
  • 4232日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4233日前

    トップページ/手順書 ネットワーク系
  • 4233日前

    トップページ/手順書 開発系
  • 4233日前

    トップページ/手順書 サーバ系
  • 4233日前

    トップページ/動作検証 ネットワーク系
  • 4946日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4967日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 4980日前

    メニュー
  • 4990日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
ウィキ募集バナー
急上昇Wikiランキング

急上昇中のWikiランキングです。今注目を集めている話題をチェックしてみよう!

  1. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  2. 発車メロディーwiki
  3. 機動戦士ガンダム バトルオペレーション2攻略Wiki 3rd Season
  4. ジョジョの奇妙な冒険 7人目のスタンド使い攻略wiki
  5. ダイナマイト野球3D
  6. シュガードール情報まとめウィキ
  7. Rainbow Six:Siege WIKI
  8. オバマス検証@wiki
  9. ゆっくり虐め専用Wiki
  10. EDF4.1:地球防衛軍4.1 THE SHADOW OF NEW DESPAIR @Wiki
もっと見る
人気Wikiランキング

atwikiでよく見られているWikiのランキングです。新しい情報を発見してみよう!

  1. アニヲタWiki(仮)
  2. ストグラ まとめ @ウィキ
  3. ゲームカタログ@Wiki ~名作からクソゲーまで~
  4. 初音ミク Wiki
  5. 発車メロディーwiki
  6. 検索してはいけない言葉 @ ウィキ
  7. 機動戦士ガンダム EXTREME VS.2 INFINITEBOOST wiki
  8. 機動戦士ガンダム バトルオペレーション2攻略Wiki 3rd Season
  9. オレカバトル アプリ版 @ ウィキ
  10. 英傑大戦wiki
もっと見る
新規Wikiランキング

最近作成されたWikiのアクセスランキングです。見るだけでなく加筆してみよう!

  1. MadTown GTA (Beta) まとめウィキ
  2. まどドラ攻略wiki
  3. シュガードール情報まとめウィキ
  4. R.E.P.O. 日本語解説Wiki
  5. Dark War Survival攻略
  6. SurrounDead 攻略 (非公式wiki)
  7. カツドンチャンネル @ Wiki
  8. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  9. AviUtl2のWiki
  10. Wplace Wiki
もっと見る
全体ページランキング

最近アクセスの多かったページランキングです。話題のページを見に行こう!

  1. 参加者一覧 - ストグラ まとめ @ウィキ
  2. サーバールール - ストグラ まとめ @ウィキ
  3. エスターク・Z・ダークネス - ストグラ まとめ @ウィキ
  4. MOZU - ストグラ まとめ @ウィキ
  5. NO LIMIT - ストグラ まとめ @ウィキ
  6. 魔獣トゲイラ - バトルロイヤルR+α ファンフィクション(二次創作など)総合wiki
  7. 我孫子 清十郎 - ストグラ まとめ @ウィキ
  8. Super Subaru - ストグラ まとめ @ウィキ
  9. 暦家 - ストグラ まとめ @ウィキ
  10. アプリコット - ストグラ まとめ @ウィキ
もっと見る

  • このWikiのTOPへ
  • 全ページ一覧
  • アットウィキTOP
  • 利用規約
  • プライバシーポリシー

2019 AtWiki, Inc.
