20100617 BGP 経路集約 集約前経路の取り扱い

最終更新:2010年07月03日 16:27

it_certification

- view
管理者のみ編集可
  • 目的
  • 構成
  • 検証1 環境構築
  • 検証2 経路集約の設定
  • 検証3 suppress-map
  • 検証4 unsuppress-map

目的

  • BGPの経路集約時に、集約前のルートを通知するかどうかの設定方法を確認します。

構成

  • 設定概要
    • 初期設定はip addressのみです

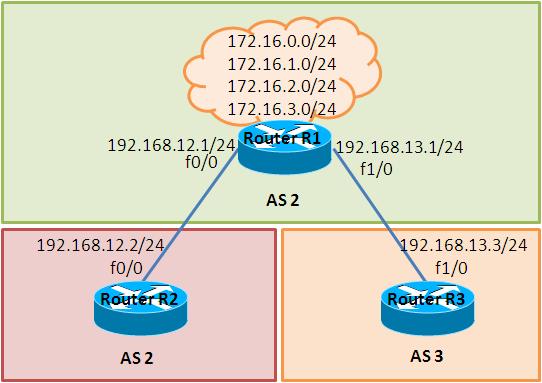

  • 構成図
  • netファイル
model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = R2 f0/0
		f1/0 = R3 f1/0

	[[ROUTER R2]]

	[[ROUTER R3]]
  • 初期設定 R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.12.1 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 192.168.13.1 255.255.255.0
 duplex auto
 speed auto
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end
  • 初期設定 R2
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.12.2 255.255.255.0
 duplex auto
 speed auto
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end
  • 初期設定 R3
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet1/0
 ip address 192.168.13.3 255.255.255.0
 duplex auto
 speed auto
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

検証1 環境構築

  • BGP neighborの設定
BGP neighborの設定を行います。
R1(config)#router bgp 1
R1(config-router)#neighbor 192.168.12.2 remote-as 2
R1(config-router)#neighbor 192.168.13.3 remote-as 3
R1(config-router)#network 1.1.1.1 mask 255.255.255.255

R2(config)#router bgp 2
R2(config-router)#neighbor 192.168.12.1 remote-as 1
2(config-router)#network 2.2.2.2 mask 255.255.255.255

R3(config)#router bgp 3
R3(config-router)#neighbor 192.168.13.1 remote-as 1
R3(config-router)#network 3.3.3.3 mask 255.255.255.255
  • BGP neighborの確認
BGPテーブルなどから、eBGP neighborが確立され経路が交換された事を確認します。
R1#show ip bgp
BGP table version is 4, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 1.1.1.1/32       0.0.0.0                  0         32768 i
*> 2.2.2.2/32       192.168.12.2             0             0 2 i
*> 3.3.3.3/32       192.168.13.3             0             0 3 i
R1#
  • ネットワークの再現
R1に接続されているネットワークを再現します。再現したルートはBGPで他のルータに通知します。
R1(config)#interface Loopback 0
R1(config-if)#ip address 172.16.0.1 255.255.255.0 secondary
R1(config-if)#ip address 172.16.1.1 255.255.255.0 secondary
R1(config-if)#ip address 172.16.2.1 255.255.255.0 secondary
R1(config-if)#ip address 172.16.3.1 255.255.255.0 secondary
R1(config-if)#exit
R1(config)#
R1(config)#
R1(config)#router bgp 1
R1(config-router)#network 172.16.0.0 mask 255.255.255.0
R1(config-router)#network 172.16.1.0 mask 255.255.255.0
R1(config-router)#network 172.16.2.0 mask 255.255.255.0
R1(config-router)#network 172.16.3.0 mask 255.255.255.0

  • 再現したネットワークの確認
再現したネットワークがR2, R3に伝わっている事を確認します。
R2#show ip bgp
BGP table version is 8, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 1.1.1.1/32       192.168.12.1             0             0 1 i
*> 2.2.2.2/32       0.0.0.0                  0         32768 i
*> 3.3.3.3/32       192.168.12.1                           0 1 3 i
*> 172.16.0.0/24    192.168.12.1             0             0 1 i
*> 172.16.1.0/24    192.168.12.1             0             0 1 i
*> 172.16.2.0/24    192.168.12.1             0             0 1 i
*> 172.16.3.0/24    192.168.12.1             0             0 1 i
R2#

検証2 経路集約の設定

  • 経路集約の設定
経路集約の設定をR1に投入します。
R1(config)#router bgp 1
R1(config-router)#aggregate-address 172.16.0.0 255.255.252.0
  • 経路の確認
集約したルートがどのように通知されるのかを確認します。集約前のルートが全て通知されている事を確認します。
R2#show ip bgp
BGP table version is 9, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 1.1.1.1/32       192.168.12.1             0             0 1 i
*> 2.2.2.2/32       0.0.0.0                  0         32768 i
*> 3.3.3.3/32       192.168.12.1                           0 1 3 i
*> 172.16.0.0/24    192.168.12.1             0             0 1 i <- 集約前のルート
*> 172.16.0.0/22    192.168.12.1             0             0 1 i
*> 172.16.1.0/24    192.168.12.1             0             0 1 i <- 集約前のルート
*> 172.16.2.0/24    192.168.12.1             0             0 1 i <- 集約前のルート
*> 172.16.3.0/24    192.168.12.1             0             0 1 i <- 集約前のルート
R2#

検証3 suppress-map

  • suppress-mapの設定
suppress-mapによって、集約前のルートを通知するかどうかを定義します。紛らわしい仕様ですが、route-mapで許可されたルートが拒否される仕様になっています。
「suppressは“抑制する”の意なので、route-mapで拒否したいルートを定義する」と覚えれば、自然に頭に入ると思います。
R1(config)#ip prefix-list SUPP_LIST seq 10 permit 172.16.0.0/24
R1(config)#ip prefix-list SUPP_LIST seq 20 permit 172.16.1.0/24
R1(config)#
R1(config)#route-map SUPP_MAP permit 10
R1(config-route-map)#match ip address prefix-list SUPP_LIST
R1(config-route-map)#exit
R1(config)#
R1(config)#
R1(config)#router bgp 1
R1(config-router)#aggregate-address 172.16.0.0 255.255.252.0 suppress-map SUPP-MAP
  • 抑制されたルートの確認
172.16.0.0/24および172.16.1.0/24が通知されなくなった事を確認します。
R2#show ip bgp
BGP table version is 29, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 1.1.1.1/32       192.168.12.1             0             0 1 i
*> 2.2.2.2/32       0.0.0.0                  0         32768 i
*> 3.3.3.3/32       192.168.12.1                           0 1 3 i
*> 172.16.0.0/22    192.168.12.1             0             0 1 i
*> 172.16.2.0/24    192.168.12.1             0             0 1 i
*> 172.16.3.0/24    192.168.12.1             0             0 1 i
R2#

検証4 unsuppress-map

  • unsuppress-mapの設定
unsuppress-mapによって、“抑制しない”経路を定義します。紛らわしい仕様ですが、route-mapで許可されたルートが通知される仕様になります。また、suppress-mapと異なり、neighbor毎の設定が可能です。
R1(config)#ip prefix-list UNSUPP_R2_LIST seq 10 permit 172.16.0.0/24
R1(config)#ip prefix-list UNSUPP_R2_LIST seq 20 permit 172.16.3.0/24
R1(config)#
R1(config)#ip prefix-list UNSUPP_R3_LIST seq 10 permit 172.16.1.0/24
R1(config)#ip prefix-list UNSUPP_R3_LIST seq 20 permit 172.16.2.0/24
R1(config)#
R1(config)#
R1(config)#route-map UNSUPP_R2_MAP permit 10
R1(config-route-map)#match ip address prefix-list UNSUPP_R2_LIST
R1(config-route-map)#exit
R1(config)#
R1(config)#route-map UNSUPP_R3_MAP permit 10
R1(config-route-map)#match ip address prefix-list UNSUPP_R3_LIST
R1(config-route-map)#exit
R1(config)#
R1(config)#router bgp 1
R1(config-router)#neighbor 192.168.12.2 unsuppress-map UNSUPP_R2_MAP
R1(config-router)#neighbor 192.168.13.3 unsuppress-map UNSUPP_R3_MAP
  • 経路の確認
unsuppress-mapは“抑制しない”経路の定義ですので、必ずsummary-onlyによって経路を“抑制”した後に使用します。そうしないと全ての経路が通知されてしまいます。
現在の状態ではsummary-onlyが投入されていないので、unsuppress-mapが効いていません。
R2#show ip bgp
BGP table version is 29, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 1.1.1.1/32       192.168.12.1             0             0 1 i
*> 2.2.2.2/32       0.0.0.0                  0         32768 i
*> 3.3.3.3/32       192.168.12.1                           0 1 3 i
*> 172.16.0.0/22    192.168.12.1             0             0 1 i
*> 172.16.2.0/24    192.168.12.1             0             0 1 i
*> 172.16.3.0/24    192.168.12.1             0             0 1 i
R2#

R3#show ip bgp
BGP table version is 29, local router ID is 3.3.3.3
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 1.1.1.1/32       192.168.13.1             0             0 1 i
*> 2.2.2.2/32       192.168.13.1                           0 1 2 i
*> 3.3.3.3/32       0.0.0.0                  0         32768 i
*> 172.16.0.0/22    192.168.13.1             0             0 1 i
*> 172.16.2.0/24    192.168.13.1             0             0 1 i
*> 172.16.3.0/24    192.168.13.1             0             0 1 i
R3#
  • summary-onlyの投入
R1で経路集約する際にsummary-onlyのオプションを付加します。
R1(config)#router bgp 1
R1(config-router)#aggregate-address 172.16.0.0 255.255.252.0 summary-only
R1(config-router)#do show run | b ^router bgp
router bgp 1
 no synchronization
 bgp log-neighbor-changes
 network 1.1.1.1 mask 255.255.255.255
 network 172.16.0.0 mask 255.255.255.0
 network 172.16.1.0 mask 255.255.255.0
 network 172.16.2.0 mask 255.255.255.0
 network 172.16.3.0 mask 255.255.255.0
 aggregate-address 172.16.0.0 255.255.252.0 summary-only
 neighbor 192.168.12.2 remote-as 2
 neighbor 192.168.12.2 unsuppress-map UNSUPP_R2_MAP
 neighbor 192.168.13.3 remote-as 3
 neighbor 192.168.13.3 unsuppress-map UNSUPP_R3_MAP
 no auto-summary
!
  • 経路の再確認
summayr-only投入後は、unsuppress-mapの設定が反映されている事が確認できます。
R2#show ip bgp
BGP table version is 31, local router ID is 2.2.2.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 1.1.1.1/32       192.168.12.1             0             0 1 i
*> 2.2.2.2/32       0.0.0.0                  0         32768 i
*> 3.3.3.3/32       192.168.12.1                           0 1 3 i
*> 172.16.0.0/24    192.168.12.1             0             0 1 i
*> 172.16.0.0/22    192.168.12.1             0             0 1 i
*> 172.16.3.0/24    192.168.12.1             0             0 1 i
R2#

R3#show ip bgp
BGP table version is 31, local router ID is 3.3.3.3
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 1.1.1.1/32       192.168.13.1             0             0 1 i
*> 2.2.2.2/32       192.168.13.1                           0 1 2 i
*> 3.3.3.3/32       0.0.0.0                  0         32768 i
*> 172.16.0.0/22    192.168.13.1             0             0 1 i
*> 172.16.1.0/24    192.168.13.1             0             0 1 i
*> 172.16.2.0/24    192.168.13.1             0             0 1 i
R3#
「20100617 BGP 経路集約 集約前経路の取り扱い」をウィキ内検索
LINE
シェア
Tweet
添付ファイル
  • topology.jpg
DynagenでCCIEを目指す
記事メニュー

メインコンテンツ

  • トップページ
  • トップページ/動作検証 ネットワーク系

更新履歴

取得中です。

@Wiki

  • @wiki
  • @wikiご利用ガイド
  • プラグイン紹介
  • まとめサイト作成支援ツール




ここを編集
記事メニュー2
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  2. トップページ/動作検証 ネットワーク系/CBAC 基本設定
  3. トップページ/動作検証 ネットワーク系/http server management
  4. トップページ/動作検証 ネットワーク系/tcp intercept
  5. トップページ/動作検証 ネットワーク系/INE Mock lab 02
  6. トップページ/動作検証 ネットワーク系/20100825 HSRP
  7. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Bridging Switching
  8. トップページ/動作検証 ネットワーク系/20100813 IP SAL
  9. トップページ/動作検証 ネットワーク系/20100512 ODR(On-Demand Routing)
  10. トップページ/動作検証 ネットワーク系/20100605 BGP トランジットAS フルメッシュ構成
もっと見る
最近更新されたページ
  • 3034日前

    トップページ
  • 4232日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4233日前

    トップページ/手順書 ネットワーク系
  • 4233日前

    トップページ/手順書 開発系
  • 4233日前

    トップページ/手順書 サーバ系
  • 4233日前

    トップページ/動作検証 ネットワーク系
  • 4946日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4967日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 4980日前

    メニュー
  • 4990日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  2. トップページ/動作検証 ネットワーク系/CBAC 基本設定
  3. トップページ/動作検証 ネットワーク系/http server management
  4. トップページ/動作検証 ネットワーク系/tcp intercept
  5. トップページ/動作検証 ネットワーク系/INE Mock lab 02
  6. トップページ/動作検証 ネットワーク系/20100825 HSRP
  7. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Bridging Switching
  8. トップページ/動作検証 ネットワーク系/20100813 IP SAL
  9. トップページ/動作検証 ネットワーク系/20100512 ODR(On-Demand Routing)
  10. トップページ/動作検証 ネットワーク系/20100605 BGP トランジットAS フルメッシュ構成
もっと見る
最近更新されたページ
  • 3034日前

    トップページ
  • 4232日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4233日前

    トップページ/手順書 ネットワーク系
  • 4233日前

    トップページ/手順書 開発系
  • 4233日前

    トップページ/手順書 サーバ系
  • 4233日前

    トップページ/動作検証 ネットワーク系
  • 4946日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4967日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 4980日前

    メニュー
  • 4990日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
ウィキ募集バナー
急上昇Wikiランキング

急上昇中のWikiランキングです。今注目を集めている話題をチェックしてみよう!

  1. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  2. 発車メロディーwiki
  3. 機動戦士ガンダム バトルオペレーション2攻略Wiki 3rd Season
  4. ジョジョの奇妙な冒険 7人目のスタンド使い攻略wiki
  5. ダイナマイト野球3D
  6. シュガードール情報まとめウィキ
  7. Rainbow Six:Siege WIKI
  8. オバマス検証@wiki
  9. ゆっくり虐め専用Wiki
  10. EDF4.1:地球防衛軍4.1 THE SHADOW OF NEW DESPAIR @Wiki
もっと見る
人気Wikiランキング

atwikiでよく見られているWikiのランキングです。新しい情報を発見してみよう!

  1. アニヲタWiki(仮)
  2. ストグラ まとめ @ウィキ
  3. ゲームカタログ@Wiki ~名作からクソゲーまで~
  4. 初音ミク Wiki
  5. 発車メロディーwiki
  6. 検索してはいけない言葉 @ ウィキ
  7. 機動戦士ガンダム EXTREME VS.2 INFINITEBOOST wiki
  8. 機動戦士ガンダム バトルオペレーション2攻略Wiki 3rd Season
  9. オレカバトル アプリ版 @ ウィキ
  10. 英傑大戦wiki
もっと見る
新規Wikiランキング

最近作成されたWikiのアクセスランキングです。見るだけでなく加筆してみよう!

  1. MadTown GTA (Beta) まとめウィキ
  2. まどドラ攻略wiki
  3. シュガードール情報まとめウィキ
  4. R.E.P.O. 日本語解説Wiki
  5. Dark War Survival攻略
  6. SurrounDead 攻略 (非公式wiki)
  7. カツドンチャンネル @ Wiki
  8. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  9. AviUtl2のWiki
  10. Wplace Wiki
もっと見る
全体ページランキング

最近アクセスの多かったページランキングです。話題のページを見に行こう!

  1. 参加者一覧 - ストグラ まとめ @ウィキ
  2. サーバールール - ストグラ まとめ @ウィキ
  3. エスターク・Z・ダークネス - ストグラ まとめ @ウィキ
  4. MOZU - ストグラ まとめ @ウィキ
  5. NO LIMIT - ストグラ まとめ @ウィキ
  6. 魔獣トゲイラ - バトルロイヤルR+α ファンフィクション(二次創作など)総合wiki
  7. 我孫子 清十郎 - ストグラ まとめ @ウィキ
  8. Super Subaru - ストグラ まとめ @ウィキ
  9. 暦家 - ストグラ まとめ @ウィキ
  10. アプリコット - ストグラ まとめ @ウィキ
もっと見る

  • このWikiのTOPへ
  • 全ページ一覧
  • アットウィキTOP
  • 利用規約
  • プライバシーポリシー

2019 AtWiki, Inc.
