1. 目的

• ルータでDHCPを設定する方法を確認します。

2. 構成

2.1. 設定概要

• Host OS Loopback, Guest OS eth1はDHCPでIPアドレスを取得するように設定します。
• ルータR2 f0/1にはIPアドレスを設定しません。後述の検証で、DHCPで動的にIPアドレスを割り当てます。

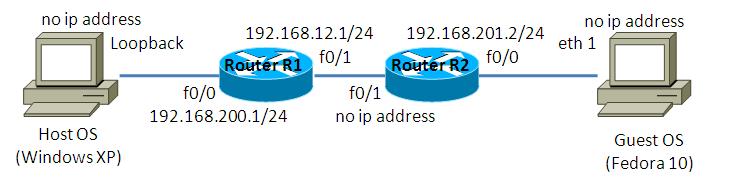

2.2. 構成図

2.3. netファイル

model = 3660
[localhost]

	[[3660]]
		image = C:\Program Files\Dynamips\images\c3660-ik9o3s-mz.124-6.T.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = NIO_gen_eth:\Device\NPF_{8B89D910-5ED3-4A43-9DE9-6A272A3D7592}
		f0/1 = R2 f0/1

	[[ROUTER R2]]
		f0/0 = NIO_gen_eth:\Device\NPF_{5933302A-7AAA-475C-A8FE-A6B82B0C0F98}

2.4. 初期設定

• R1

!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
!
resource policy
!
memory-size iomem 5
!
!
ip cef
no ip domain lookup
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
 ip address 192.168.200.1 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet0/1
 ip address 192.168.12.1 255.255.255.0
 duplex auto
 speed auto
!
ip http server
no ip http secure-server
!
!
!
no cdp run
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

• R2

!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
!
resource policy
!
memory-size iomem 5
!
!
ip cef
no ip domain lookup
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
 ip address 192.168.201.2 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet0/1
 no ip address
 shutdown
 duplex auto
 speed auto
!
ip http server
no ip http secure-server
!
!
!
no cdp run
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

3. [検証] DHCP 基本設定

3.1. DHCP 基本設定

Host OS loopbackに割り当てるIPアドレスを設定します。

R1(config)#ip dhcp excluded-address 192.168.200.1
R1(config)#
R1(config)#ip dhcp pool WINDOWS
R1(dhcp-config)#network 192.168.200.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.200.1
R1(dhcp-config)#lease 0 1                     <- lease期間を0日1時間とします（デフォルトは1日)
R1(dhcp-config)#domain-name hogehoge.local
R1(dhcp-config)#dns-server 192.168.200.1
R1(dhcp-config)#netbios-name-server 192.168.200.1
R1(dhcp-config)#netbios-node-type b-node

3.2. DHCP 設定確認

Host OS(Windows)でコマンドプロンプトを立ち上げ、「ipconfig」を入力します。（IPアドレスが取得できない場合は、/renewオプションを付ける事で再取得できます。なおオプションの指定方法はWindowsのバージョンによって異なります。）

C:\>ipconfig /renew *Loopback*

Windows IP Configuration

 - 中略 -

Ethernet adapter Loopback:

        Connection-specific DNS Suffix  . : hogehoge.local
        IP Address. . . . . . . . . . . . : 192.168.200.2
        Subnet Mask . . . . . . . . . . . : 255.255.255.0
        Default Gateway . . . . . . . . . : 192.168.200.1

C:\>

「ipconfig /all」と入力し、より詳細な情報を確認します。

C:\>ipconfig /all

 - 中略 -

Ethernet adapter Loopback:

        Connection-specific DNS Suffix  . : hogehoge.local
        Description . . . . . . . . . . . : Microsoft Loopback Adapter
        Physical Address. . . . . . . . . : 02-00-4C-4F-4F-50
        Dhcp Enabled. . . . . . . . . . . : Yes
        Autoconfiguration Enabled . . . . : Yes
        IP Address. . . . . . . . . . . . : 192.168.200.2
        Subnet Mask . . . . . . . . . . . : 255.255.255.0
        Default Gateway . . . . . . . . . : 192.168.200.1
        DHCP Server . . . . . . . . . . . : 192.168.200.1
        DNS Servers . . . . . . . . . . . : 192.168.200.1
        Primary WINS Server . . . . . . . : 192.168.200.1
        Lease Obtained. . . . . . . . . . : 2010年9月7日 22:19:30
        Lease Expires . . . . . . . . . . : 2010年9月7日 23:19:30

C:\>

ルータR1で「show ip dhcp binding」と入力し、割り当てたIPアドレスを確認します。

R1#show ip dhcp binding
Bindings from all pools not associated with VRF:
IP address          Client-ID/              Lease expiration        Type
                    Hardware address/
                    User name
192.168.200.2       0102.004c.4f4f.50       Mar 01 2002 01:05 AM    Automatic
R1#

4. [検証] Cisco機をDHCP clientとする

4.1. DHCP サーバの設定

R1をDHCPサーバとして設定します。

R1(config)#ip dhcp excluded-address 192.168.12.1
R1(config)#ip dhcp pool LAN
R1(dhcp-config)#network 192.168.12.0 255.255.255.0

4.2. DHCP クライアントの設定

R2 f0/1に対してIPアドレスをDHCPで割り当てます。

R2(config)#interface FastEthernet 0/1
R2(config-if)#no shutdown
R2(config-if)#
*Mar  1 00:00:56.523: %LINK-3-UPDOWN: Interface FastEthernet0/1, changed state to up
*Mar  1 00:00:57.523: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
R2(config-if)#ip address dhcp
R2(config-if)#
*Mar  1 00:03:43.495: %DHCP-6-ADDRESS_ASSIGN: Interface FastEthernet0/1 assigned DHCP address 192.168.12.2, mask 255.255.255.0, hostname R2

R2(config-if)#

4.3. 設定確認

R2 f0/1に割り当てられたIPアドレスを確認します。

R2#show ip interface brief
Interface                  IP-Address      OK? Method Status                Protocol
FastEthernet0/0            192.168.201.2   YES NVRAM  up                    up
FastEthernet0/1            192.168.12.2    YES DHCP   up                    up
R2#

R1がR2に割り当てたIPアドレスを確認します。

R1#show ip dhcp binding
Bindings from all pools not associated with VRF:
IP address          Client-ID/              Lease expiration        Type
                    Hardware address/
                    User name
192.168.12.2        0063.6973.636f.2d63.    Mar 02 2002 12:17 AM    Automatic
                    6330.312e.3039.3438.
                    2e30.3030.312d.4661.
                    302f.31
R1#

5. [検証] マニュアルバインディング

5.1. マニュアルバインディング

DHCPで割り当てるIPアドレスを静的に定義する事もできます。以下の要領で、DHCPの設定を行って下さい。

R2(config)#ip dhcp excluded-address 192.168.201.200
R2(config)#
R2(config)#ip dhcp pool LINUX_STATIC
R2(dhcp-config)#host 192.168.201.200 255.255.255.0
R2(dhcp-config)#hardware-address 00:FF:B1:A9:9E:00 <- ifconfigなどで予めGuest OSのMACアドレスを確認しておきます。

5.2. IPアドレスの確認

Guest OS eth1に割り当てられたIPアドレスを確認します。

[root@localhost ~]# /etc/init.d/network restart
Shutting down interface eth0:                              [  OK  ]
Shutting down interface eth1:                              [  OK  ]
Shutting down loopback interface:                          [  OK  ]
Bringing up loopback interface:                            [  OK  ]
Bringing up interface eth0:
Determining IP information for eth0... done.
                                                           [  OK  ]
Bringing up interface eth1:
Determining IP information for eth1... done.
                                                           [  OK  ]
[root@localhost ~]#
[root@localhost ~]#
[root@localhost ~]#
[root@localhost ~]# /sbin/ifconfig
eth0      Link encap:Ethernet  HWaddr 00:FF:B2:EC:F0:00
          inet addr:10.0.2.15  Bcast:10.0.2.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:947 errors:0 dropped:0 overruns:0 frame:0
          TX packets:787 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:76197 (74.4 KiB)  TX bytes:145802 (142.3 KiB)
          Interrupt:10

eth1      Link encap:Ethernet  HWaddr 00:FF:B1:A9:9E:00
          inet addr:192.168.201.200  Bcast:192.168.201.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:293 errors:0 dropped:0 overruns:0 frame:0
          TX packets:41 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:33232 (32.4 KiB)  TX bytes:11950 (11.6 KiB)
          Interrupt:10

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          UP LOOPBACK RUNNING  MTU:16436  Metric:1
          RX packets:464 errors:0 dropped:0 overruns:0 frame:0
          TX packets:464 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:23488 (22.9 KiB)  TX bytes:23488 (22.9 KiB)

[root@localhost ~]#

6. [補足] チューニング

6.1. 重複チェックのチューニング

DHCPサーバは、IPアドレスを割り当てる前に割り当てようとしているIPアドレスが重複していないか調べます。Ciscoルータの場合、割り当てる予定のIPアドレスに対してpingを2回送信(timeoutは500msec)して、重複チェックを行います。
この重複チェックについては、以下の要領でチューニングする事ができます。

R1(config)#ip dhcp ping packets 3
R1(config)#ip dhcp ping timeout 600

7. [補足] 出来そうで出来ない設定

7.1. network, hostの併用

特定のホストのみ静的にIPアドレスを割り当て、その他のホストには動的にIPアドレスを割り当てたいとします。しかし、hostコマンドを入力すると、networkコマンドと併用できないと怒られてしまいます。

R2(config)#ip dhcp excluded-address 192.168.201.2
R2(config)#ip dhcp excluded-address 192.168.201.200
R2(config)#ip dhcp pool LINUX
R2(dhcp-config)#network 192.168.201.0 255.255.255.0
R2(dhcp-config)#host 192.168.201.200 255.255.255.0
% This command may not be used with network, origin, vrf, or relay pools.
R2(dhcp-config)#

7.2. dynamic pool, static poolの併用

特定のホストのみ静的にIPアドレスを割り当て、その他のホストには動的にIPアドレスを割り当てたいとします。静的なプールと動的なプールを２つ用意しましたが、ホストに割り当てられたのは動的なIPアドレスでした。静的なプールと動的なプールを2つ用意した場合は、動的なプールが優先されてしまうようです。

R2(config)#ip dhcp excluded-address 192.168.201.2
R2(config)#ip dhcp excluded-address 192.168.201.200
R2(config)#
R2(config)#
R2(config)#ip dhcp pool LINUX
R2(dhcp-config)#network 192.168.201.0 255.255.255.0
R2(dhcp-config)#exit
R2(config)#
R2(config)#
R2(config)#ip dhcp pool LINUX_STATIC
R2(dhcp-config)#host 192.168.201.200 255.255.255.0
R2(dhcp-config)#hardware-address 00:FF:B1:A9:9E:00
