Frame Relay on point-to-point Sub Interface

最終更新:2010年11月21日 17:36

it_certification

- view
管理者のみ編集可
  • 1. 目的
  • 2. 構成
    • 2.1. 設定概要
    • 2.2. 構成図
    • 2.3. netファイル
    • 2.4. 初期設定
  • 3. [準備] 検証準備
    • 3.1. フレームリレースイッチの作成
    • 3.2. フレームリレースイッチ ルーティングの確認
    • 3.3. 物理I/Fの設定
  • 4. [検証] sub I/Fに対するフレームリレーの設定
    • 4.1. 設定投入
    • 4.2. 疎通確認
  • 5. [補足] inverse ARP
    • 5.1. inverse ARP

1. 目的

  • サブI/F (point-to-point) に対するframe-relayの設定方法を確認します。

2. 構成

2.1. 設定概要

  • SW1をフレームリレースイッチとして代用します。

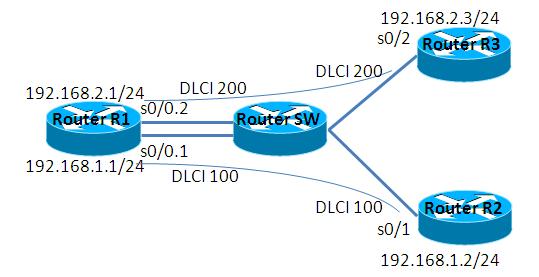

2.2. 構成図

2.3. netファイル

model = 3620

[localhost]

    [[3620]]
        image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
        ram = 128

    [[ROUTER R1]]
        s0/0 = SW s0/0

    [[ROUTER SW]]
    	s0/1 = R2 s0/1
    	s0/2 = R3 s0/2

    [[ROUTER R2]]

    [[ROUTER R3]]

2.4. 初期設定

  • R1
デフォルト設定
  • SW1
デフォルト設定
  • R2
デフォルト設定
  • R3
デフォルト設定

3. [準備] 検証準備

3.1. フレームリレースイッチの作成

SWをフレームリレースイッチとして代用します。SWに投入する設定は以下の通りです。
Router(config)#hostname SW
SW(config)#
SW(config)#frame-relay switching
SW(config)#
SW(config)#interface Serial 0/0
SW(config-if)#encapsulation frame-relay
SW(config-if)#frame-relay lmi-type cisco <- LMIを指定します。デフォルトはciscoですので、ciscoを使用する場合は省略可能です。
SW(config-if)#frame-relay intf-type dce
SW(config-if)#clock rate 6420 <- clock rateを指定します。実機では必須の設定ですが、dynagenなどの仮想環境では設定を省いても疎通可能です。
SW(config-if)#frame-relay route 100 interface Serial 0/1 100
SW(config-if)#frame-relay route 200 interface Serial 0/2 100
SW(config-if)#no shutdown
SW(config-if)#exit
SW(config)#
SW(config)#
SW(config)#interface Serial 0/1
SW(config-if)#encapsulation frame-relay
SW(config-if)#frame-relay intf-type dce
SW(config-if)#clock rate 6420
SW(config-if)#frame-relay route 100 interface Serial 0/0 100
SW(config-if)#no shutdown
SW(config-if)#exit
SW(config)#
SW(config)#
SW(config)#interface Serial 0/2
SW(config-if)#encapsulation frame-relay
SW(config-if)#frame-relay intf-type dce
SW(config-if)#clock rate 6420
SW(config-if)#frame-relay route 100 interface Serial 0/0 200
SW(config-if)#no shutdown
SW(config-if)#exit
SW(config)#

3.2. フレームリレースイッチ ルーティングの確認

SWのルーティングを確認します。
SW#show frame-relay route
Input Intf      Input Dlci      Output Intf     Output Dlci     Status
Serial0/0       100             Serial0/1       100             inactive
Serial0/0       200             Serial0/2       100             inactive
Serial0/1       100             Serial0/0       100             inactive
Serial0/2       100             Serial0/0       200             inactive
SW#

3.3. 物理I/Fの設定

R2, R3の物理I/Fに対して、frame-relayの設定を投入します。
R2(config)#interface Serial 0/1
R2(config-if)#encapsulation frame-relay
R2(config-if)#ip address 192.168.1.2 255.255.255.0
R2(config-if)#no shutdown

R3(config)#interface Serial 0/2
R3(config-if)#encapsulation frame-relay
R3(config-if)#ip address 192.168.2.3 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit


4. [検証] sub I/Fに対するフレームリレーの設定

4.1. 設定投入

R1, R2のsub I/Fをpoint-to-pointとして、フレームリレーの設定を行います。sub I/Fの場合は、LMIによりDLCIを取得できないので、DLCIを明示的に設定する必要があります。
Router(config)#hostname R1
R1(config)#
R1(config)#interface Serial 0/0
R1(config-if)#no ip address
R1(config-if)#encapsulation frame-relay
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#
R1(config)#interface Serial 0/0.1 point-to-point
R1(config-subif)#ip address 192.168.1.1 255.255.255.0
R1(config-subif)#frame-relay interface-dlci 100
R1(config-fr-dlci)#exit
R1(config-subif)#exit
R1(config)#
R1(config)#interface Serial 0/0.2 point-to-point
R1(config-subif)#ip address 192.168.2.1 255.255.255.0
R1(config-subif)#frame-relay interface-dlci 200
R1(config-fr-dlci)#^Z
R1#

DLCIの設定について確認します。
R1#show frame-relay map
Serial0/0.1 (up): point-to-point dlci, dlci 100(0x64,0x1840), broadcast
          status defined, active
Serial0/0.2 (up): point-to-point dlci, dlci 200(0xC8,0x3080), broadcast
          status defined, active

4.2. 疎通確認

R1, R2, R3間で疎通が可能な事を確認します。
R1#ping 192.168.1.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 56/88/160 ms
R1#

R1#ping 192.168.2.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.2.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 44/84/136 ms
R1#

5. [補足] inverse ARP

5.1. inverse ARP

sub I/Fのpoint-to-pointの場合は、inverse ARPは不要です。inverse ARPを使用しなくても、どのDLCI付与して送付すれば良いか明確であるため、inverse ARPは必要ありません。

試しに、inverse ARPを無効にする設定を投入してみますと、設定が反映されていない事が分かります。そもそもinverse ARPという概念がpoint-to-pointでは必要ないからかと思います。
R1(config)#interface Serial 0/0.10 point-to-point
R1(config-subif)#frame-relay inver
R1(config-subif)#no frame-relay inverse-arp
R1(config-subif)#
R1(config-subif)#do show run | b 0/0.10
interface Serial0/0.10 point-to-point
!
interface Serial0/1
 no ip address
 shutdown
 serial restart-delay 0
