DynagenでCCIEを目指す

trunk接続基本設定

最終更新：2011年01月09日 16:22

it_certification

- view

管理者のみ編集可

1. 目的
2. 構成
3. [検証] trunk接続最小限の設定
4. [検証] trunking protocolの明示指定
- 4.1. 設定投入
- 4.2. 設定確認
5. [検証] trunkの制御
6. [検証] VTP基本設定
7. [検証] VTPパスワード
8. [検証] VTP pruning
- 8.1. 設定投入
- 8.2. 設定確認

1. 目的

trunkの設定方法について確認します。

2. 構成

2.1. 設定概要

Dynagenによる検証が難しいため、Catalyst3750を使用して検証を行います。
デフォルト設定です。

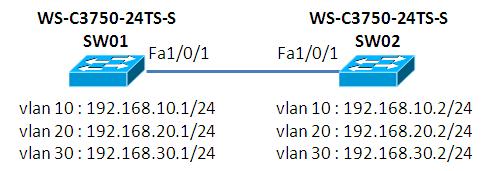

2.2. 構成図

2.3. netファイル

実機使用

2.4. 初期設定

SW01

デフォルト設定

SW02

デフォルト設定

3. [検証] trunk接続最小限の設定

3.1. IPアドレスの定義

各SWにIPアドレスを定義します。

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname SW01
SW01(config)#ip routing <- ルーティングを有効にします。
SW01(config)#
SW01(config)#interface Vlan 10
SW01(config-if)#
00:03:05: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to down
SW01(config-if)#ip address 192.168.10.1 255.255.255.0
SW01(config-if)#no shutdown <- 不要なコマンドですが、いつも投入する癖をつけています。
SW01(config-if)#exit
SW01(config)#
SW01(config)#interface Vlan 20
SW01(config-if)#
00:03:26: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to down
SW01(config-if)#ip address 192.168.20.1 255.255.255.0
SW01(config-if)#no shutdown
SW01(config-if)#exit
SW01(config)#
SW01(config)#interface Vlan 30
00:03:42: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to down
SW01(config-if)#ip address 192.168.30.1 255.255.255.0
SW01(config-if)#no shutdown
SW01(config-if)#exit
SW01(config)#
SW01(config)#
SW01(config)#vlan 10 <- IOSによっては、vlan interface作成時に自動的にvlanが作成される事もあります。
SW01(config-vlan)#exit
SW01(config)#vlan 20
SW01(config-vlan)#exit
SW01(config)#vlan 30
SW01(config-vlan)#exit

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname SW02
SW02(config)#
SW02(config)#ip routing
SW02(config)#
SW02(config)#interface Vlan 10
SW02(config-if)#
00:08:16: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to down
SW02(config-if)#ip address 192.168.10.2 255.255.255.0
SW02(config-if)#no shutdown
SW02(config-if)#exit
SW02(config)#
SW02(config)#interface Vlan 20
SW02(config-if)#
00:08:31: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to down
SW02(config-if)#ip address 192.168.20.2 255.255.255.0
SW02(config-if)#no shutdown
SW02(config-if)#exit
SW02(config)#
SW02(config)#interface Vlan 30
SW02(config-if)#
00:08:47: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to down
SW02(config-if)#ip address 192.168.30.2 255.255.255.0
SW02(config-if)#no shutdown
SW02(config-if)#exit
SW02(config)#
SW02(config)#
SW02(config)#vlan 10
SW02(config-vlan)#exit
SW02(config)#vlan 20
SW02(config-vlan)#exit
SW02(config)#vlan 30
SW02(config-vlan)#exit

3.2. DTPの設定

DTPを用いてtrunk接続します。互いのmodeをdynamic desirableにし、ISLによるtrunk接続を実現します。(機器やIOSによっては、デフォルト設定がdynamic desirableの事もあります。)

SW01(config)#interface FastEthernet 1/0/1
SW01(config-if)#switchport mode dynamic desirable
SW01(config-if)#
00:07:35: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0/1, changed state to down
00:07:38: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0/1, changed state to up
00:08:08: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up
00:08:08: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up
00:08:08: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up
SW01(config-if)#

SW02(config)#interface FastEthernet 1/0/1
SW02(config-if)#switchport mode dynamic desirable
SW02(config-if)#
00:09:43: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up
00:09:45: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up
00:09:48: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up
SW02(config-if)#

3.3. 疎通確認

SW01, SW02がtrunk接続を介して疎通可能である事を確認します。

SW02#ping 192.168.10.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.10.1, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 1/1/1 ms
SW02#
SW02#ping 192.168.20.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.20.1, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 1/1/1 ms
SW02#
SW02#ping 192.168.30.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.30.1, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 1/1/1 ms
SW02#

3.4. 設定確認

SW01, SW02がtrunkで接続されている事を確認します。
linkがtrunkなのかaccessなのかを確認するにはshow interface statusが便利です。

SW02#show interfaces status

Port      Name               Status       Vlan       Duplex  Speed Type
Fa1/0/1                      connected    trunk      a-full  a-100 10/100BaseTX
Fa1/0/2                      notconnect   1            auto   auto 10/100BaseTX
Fa1/0/3                      notconnect   1            auto   auto 10/100BaseTX
 - 以下 省略 -

SW02#

DTPによるネゴシエーションの結果は、show interface <I/F> switchportで確認する事ができます。

SW02#show interfaces FastEthernet 1/0/1 switchport
Name: Fa1/0/1
Switchport: Enabled
Administrative Mode: dynamic desirable
Operational Mode: trunk <- ネゴシエーションの結果trunkになった事が分かります。
Administrative Trunking Encapsulation: negotiate
Operational Trunking Encapsulation: isl <- ネゴシエーションの結果ISLを使用している事が分かります。
Negotiation of Trunking: On
Access Mode VLAN: 1 (default)
Trunking Native Mode VLAN: 1 (default)
Administrative Native VLAN tagging: enabled
Voice VLAN: none
Administrative private-vlan host-association: none
Administrative private-vlan mapping: none
Administrative private-vlan trunk native VLAN: none
Administrative private-vlan trunk Native VLAN tagging: enabled
Administrative private-vlan trunk encapsulation: dot1q
Administrative private-vlan trunk normal VLANs: none
Administrative private-vlan trunk private VLANs: none
Operational private-vlan: none
Trunking VLANs Enabled: ALL
Pruning VLANs Enabled: 2-1001
Capture Mode Disabled
Capture VLANs Allowed: ALL

Protected: false
Unknown unicast blocked: disabled
Unknown multicast blocked: disabled
Appliance trust: none
SW02#

DTPの結果は、show dtp interfaceコマンドでも確認可能です。

SW02#show dtp interface FastEthernet 1/0/1
DTP information for FastEthernet1/0/1:
  TOS/TAS/TNS:                              TRUNK/DESIRABLE/TRUNK
  TOT/TAT/TNT:                              ISL/NEGOTIATE/ISL
  Neighbor address 1:                       00187315C783
  Neighbor address 2:                       000000000000
  Hello timer expiration (sec/state):       8/RUNNING
  Access timer expiration (sec/state):      278/RUNNING
  Negotiation timer expiration (sec/state): never/STOPPED
  Multidrop timer expiration (sec/state):   never/STOPPED
  FSM state:                                S6:TRUNK
  # times multi & trunk                     0
  Enabled:                                  yes
  In STP:                                   no

  Statistics
  ----------
  25 packets received (25 good)
  0 packets dropped
      0 nonegotiate, 0 bad version, 0 domain mismatches,
      0 bad TLVs, 0 bad TAS, 0 bad TAT, 0 bad TOT, 0 other
  33 packets output (33 good)
      26 native, 7 software encap isl, 0 isl hardware native
  0 output errors
  0 trunk timeouts
  1 link ups, last link up on Mon Mar 01 1993, 00:02:01
  0 link downs

SW02#

4. [検証] trunking protocolの明示指定

4.1. 設定投入

片側のスイッチでtrunking protocolをdot1qと明示的に指定します（DTPがネゴシエーションするので、片方のスイッチのみの設定でも問題なく動作します）。

SW02(config)#interface FastEthernet 1/0/1
SW02(config-if)#switchport trunk encapsulation dot1q
SW02(config-if)#^Z
SW02#
00:14:52: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0/1, changed state to down
00:14:52: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to down
00:14:52: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to down
00:14:52: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to down
00:14:52: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to down
00:14:53: %SYS-5-CONFIG_I: Configured from console by console
00:14:56: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0/1, changed state to up
00:15:26: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up
00:15:26: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up
00:15:26: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up
00:15:26: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up
SW02#

4.2. 設定確認

dot1qを使ったtrunkに変わった事を確認します。

SW02#show interfaces FastEthernet 1/0/1 switchport
Name: Fa1/0/1
Switchport: Enabled
Administrative Mode: dynamic desirable
Operational Mode: trunk
Administrative Trunking Encapsulation: dot1q
Operational Trunking Encapsulation: dot1q <- dot1qに変わった事を確認します。
 - 以下 省略 -

5. [検証] trunkの制御

5.1. 設定投入

trunk接続において、一部のvlanを抑制する設定を投入します。以下はvlan20のみを拒否する背ていです。

SW02(config)#interface FastEthernet 1/0/1
SW02(config-if)#switchport trunk allowed vlan 10,30
SW02(config-if)#
00:21:46: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to down
SW02(config-if)#

5.2. 疎通確認

vlan20のみ疎通不能である事を確認します。

SW02#ping 192.168.10.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.10.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/9 ms
SW02#ping 192.168.20.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.20.1, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)
SW02#
SW02#ping 192.168.30.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.30.1, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 1/1/1 ms
SW02#

5.3. 設定確認

vlan20のみ拒否されている事を確認します。

SW02#show interfaces FastEthernet 1/0/1 switchport
Name: Fa1/0/1
Switchport: Enabled
Administrative Mode: dynamic auto
Operational Mode: trunk
Administrative Trunking Encapsulation: dot1q
Operational Trunking Encapsulation: dot1q
Negotiation of Trunking: On
Access Mode VLAN: 1 (default)
Trunking Native Mode VLAN: 10 (VLAN0010)
Administrative Native VLAN tagging: enabled
Voice VLAN: none
Administrative private-vlan host-association: none
Administrative private-vlan mapping: none
Administrative private-vlan trunk native VLAN: none
Administrative private-vlan trunk Native VLAN tagging: enabled
Administrative private-vlan trunk encapsulation: dot1q
Administrative private-vlan trunk normal VLANs: none
Administrative private-vlan trunk private VLANs: none
Operational private-vlan: none
Trunking VLANs Enabled: 10,30 <- 許可されているvlanを確認します。
Pruning VLANs Enabled: 2-1001
Capture Mode Disabled
Capture VLANs Allowed: ALL

Protected: false
Unknown unicast blocked: disabled
Unknown multicast blocked: disabled
Appliance trust: none
SW02#

6. [検証] VTP基本設定

6.1. デフォルト設定の確認

VTPのデフォルト設定を確認します。デフォルト状態では、vlan情報を伝搬しないtransparentモードになっている事が読み取れます。

SW02#show vtp status
VTP Version                     : 2
Configuration Revision          : 0
Maximum VLANs supported locally : 1005
Number of existing VLANs        : 11
VTP Operating Mode              : Transparent
VTP Domain Name                 :
VTP Pruning Mode                : Disabled
VTP V2 Mode                     : Disabled
VTP Traps Generation            : Disabled
MD5 digest                      : 0x05 0x38 0xB3 0xA2 0xAB 0xED 0xE6 0x8C
Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00
SW02#

6.2. 設定投入

SW01をserverモード, SW02をclientモードとしVTPを設定します。domain名はCCIEとします。

SW01(config)#vtp mode server
Setting device to VTP SERVER mode
SW01(config)#vtp domain CCIE
Changing VTP domain name from NULL to CCIE
SW01(config)#

SW02(config)#vtp mode client
Setting device to VTP CLIENT mode.
SW02(config)#vtp domain CCIE
Changing VTP domain name from NULL to CCIE
SW02(config)#

6.3. native vlanの設定

場合によっては上記の設定のみでは、vlanを伝搬する事ができません。vlan情報はnative vlanを介して伝わるため、native vlanで接続されていない機器同士はvlan情報を交換する事ができません。
SW01, SW02をnative vlanで接続します。

SW01(config)#interface FastEthernet 1/0/1
SW01(config-if)#switchport trunk native vlan 10
SW01(config-if)#
01:05:58: %SPANTREE-2-RECV_PVID_ERR: Received BPDU with inconsistent peer vlan id 1 on FastEthernet1/0/1 VLAN10.
01:05:58: %SPANTREE-2-BLOCK_PVID_PEER: Blocking FastEthernet1/0/1 on VLAN0001. Inconsistent peer vlan.
01:05:58: %SPANTREE-2-BLOCK_PVID_LOCAL: Blocking FastEthernet1/0/1 on VLAN0010. Inconsistent local vlan.
01:05:59: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to down
01:06:48: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/1 (10), with SW02 FastEthernet1/0/1 (1).
SW01(config-if)#

SW02(config)#interface FastEthernet 1/0/1
00:11:15: %SPANTREE-2-UNBLOCK_CONSIST_PORT: Unblocking FastEthernet1/0/1 on VLAN0010. Port consistency restored.
00:11:15: %SPANTREE-2-UNBLOCK_CONSIST_PORT: Unblocking FastEthernet1/0/1 on VLAN0001. Port consistency restored.
SW02(config-if)#switchport trunk native vlan 10

6.4. vlan伝搬の確認

SW01でvlan40, 50を定義します。

SW01(config)#vlan 40
SW01(config-vlan)#name VLAN_40_TEST
SW01(config-vlan)#exit
SW01(config)#vlan 50
SW01(config-vlan)#name VLAN_50_TEST
SW01(config-vlan)#^Z

SW01で定義したvlanがSW02に伝わった事を確認します。

SW02#show vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa1/0/2, Fa1/0/3, Fa1/0/4
                                                Fa1/0/5, Fa1/0/6, Fa1/0/7
                                                Fa1/0/8, Fa1/0/9, Fa1/0/10
                                                Fa1/0/11, Fa1/0/12, Fa1/0/13
                                                Fa1/0/14, Fa1/0/15, Fa1/0/16
                                                Fa1/0/17, Fa1/0/18, Fa1/0/19
                                                Fa1/0/20, Fa1/0/21, Fa1/0/22
                                                Fa1/0/23, Fa1/0/24, Gi1/0/1
                                                Gi1/0/2
10   VLAN0010                         active
20   VLAN0020                         active
30   VLAN0030                         active
40   VLAN_40_TEST                     active <- vlan40が作成された事を確認します。
50   VLAN_50_TEST                     active <- vlan50が作成された事を確認します。

7. [検証] VTPパスワード

7.1. 設定投入

VTPのパスワードを定義します。

SW01(config)#vtp password CCIE
Setting device VLAN database password to CCIE
SW01(config)#exit

SW02(config)#vtp password CCIE
Setting device VLAN database password to CCIE
SW02(config)#

7.2. vlan伝搬の確認

SW01でvlan50を削除します。

SW01(config)#no vlan 50

SW01で定義したvlan情報がSW02に伝搬した事を確認します。

SW02#show vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa1/0/2, Fa1/0/3, Fa1/0/4
                                                Fa1/0/5, Fa1/0/6, Fa1/0/7
                                                Fa1/0/8, Fa1/0/9, Fa1/0/10
                                                Fa1/0/11, Fa1/0/12, Fa1/0/13
                                                Fa1/0/14, Fa1/0/15, Fa1/0/16
                                                Fa1/0/17, Fa1/0/18, Fa1/0/19
                                                Fa1/0/20, Fa1/0/21, Fa1/0/22
                                                Fa1/0/23, Fa1/0/24, Gi1/0/1
                                                Gi1/0/2
10   VLAN0010                         active
20   VLAN0020                         active
30   VLAN0030                         active
40   VLAN_40_TEST                     active <- vlan50が削除された事を確認します。
1002 fddi-default                     act/unsup
1003 token-ring-default               act/unsup
1004 fddinet-default                  act/unsup
1005 trnet-default                    act/unsup

VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------

SW02#

7.3. 設定確認

以下のshowコマンドでpasswordを確認する事ができます。

SW02#show vtp password
VTP Password: CCIE
SW02#

8. [検証] VTP pruning

8.1. 設定投入

デフォルトではVTP pruningは無効にされています。VTP pruningを有効にするためには以下のコマンドを投入します。

SW01(config)#vtp pruning

8.2. 設定確認

下記showコマンドで設定を確認する事ができます。

SW02#show vtp status
VTP Version                     : 2
Configuration Revision          : 4
Maximum VLANs supported locally : 1005
Number of existing VLANs        : 9
VTP Operating Mode              : Client
VTP Domain Name                 : CCIE
VTP Pruning Mode                : Enabled <- VTP pruningが有効になった事を確認します。
VTP V2 Mode                     : Disabled
VTP Traps Generation            : Disabled
MD5 digest                      : 0x22 0xC2 0x25 0x69 0x5D 0x74 0xCD 0x2C
Configuration last modified by 192.168.10.1 at 3-1-93 01:24:48
SW02#

「trunk接続基本設定」をウィキ内検索

添付ファイル


人気記事ランキング

最近更新されたページ

急上昇Wikiランキング

急上昇中のWikiランキングです。今注目を集めている話題をチェックしてみよう！

人気Wikiランキング

atwikiでよく見られているWikiのランキングです。新しい情報を発見してみよう！

新規Wikiランキング

最近作成されたWikiのアクセスランキングです。見るだけでなく加筆してみよう！

全体ページランキング

最近アクセスの多かったページランキングです。話題のページを見に行こう！

trunk接続基本設定

1. 目的

2. 構成

2.1. 設定概要

2.2. 構成図

2.3. netファイル

2.4. 初期設定

3. [検証] trunk接続最小限の設定

3.1. IPアドレスの定義

3.2. DTPの設定

3.3. 疎通確認

3.4. 設定確認

4. [検証] trunking protocolの明示指定

4.1. 設定投入

4.2. 設定確認

5. [検証] trunkの制御

5.1. 設定投入

5.2. 疎通確認

5.3. 設定確認

6. [検証] VTP基本設定

6.1. デフォルト設定の確認

6.2. 設定投入

6.3. native vlanの設定

6.4. vlan伝搬の確認

7. [検証] VTPパスワード

7.1. 設定投入

7.2. vlan伝搬の確認

7.3. 設定確認

8. [検証] VTP pruning

8.1. 設定投入

8.2. 設定確認

メインコンテンツ

更新履歴

@Wiki

trunk接続 基本設定

1. 目的

2. 構成

2.1. 設定概要

2.2. 構成図

2.3. netファイル

2.4. 初期設定

3. [検証] trunk接続 最小限の設定

3.1. IPアドレスの定義

3.2. DTPの設定

3.3. 疎通確認

3.4. 設定確認

4. [検証] trunking protocolの明示指定

4.1. 設定投入

4.2. 設定確認

5. [検証] trunkの制御

5.1. 設定投入

5.2. 疎通確認

5.3. 設定確認

6. [検証] VTP基本設定

6.1. デフォルト設定の確認

6.2. 設定投入

6.3. native vlanの設定

6.4. vlan伝搬の確認

7. [検証] VTPパスワード

7.1. 設定投入

7.2. vlan伝搬の確認

7.3. 設定確認

8. [検証] VTP pruning

8.1. 設定投入

8.2. 設定確認

メインコンテンツ

更新履歴

@Wiki

trunk接続基本設定

3. [検証] trunk接続最小限の設定
