目的
構成
検証1 設定の確認
検証2 v1, v2 混在送信
検証3 v1, v2 混在受信
検証4 split-horizon無効化
補足

目的

RIPv1, RIPv2混在環境に対応する方法を確認します。

構成

設定概要
- R2はRIPv2のみ対応しているルータとします。
- R3はRIPv1のみ対応しているルータとします。
- 初期設定時、R1はRIPv2とします。

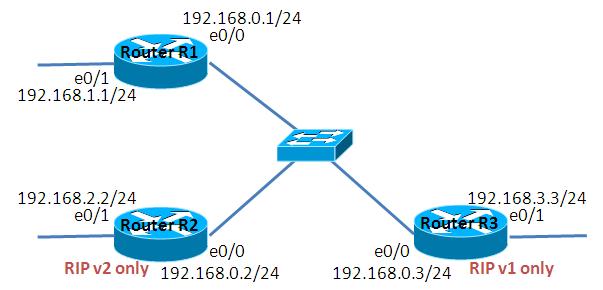

構成図

netファイル

ghostios = True
sparsemem = True
model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 256

	[[ROUTER R1]]
		e0/0 = LAN 1

	[[ROUTER R2]]
		e0/0 = LAN 1

	[[ROUTER R3]]
		e0/0 = LAN 1

初期設定 R1

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Ethernet0/0
 ip address 192.168.0.1 255.255.255.0
 full-duplex
!
interface Ethernet0/1
 ip address 192.168.1.1 255.255.255.0
 full-duplex
 no keepalive
!
interface Ethernet0/2
 no ip address
 shutdown
 half-duplex
!
interface Ethernet0/3
 no ip address
 shutdown
 half-duplex
!
router rip
 version 2
 network 192.168.0.0
 network 192.168.1.0
 no auto-summary
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

初期設定 R2

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Ethernet0/0
 ip address 192.168.0.2 255.255.255.0
 full-duplex
!
interface Ethernet0/1
 ip address 192.168.2.2 255.255.255.0
 full-duplex
 no keepalive
!
interface Ethernet0/2
 no ip address
 shutdown
 half-duplex
!
interface Ethernet0/3
 no ip address
 shutdown
 half-duplex
!
router rip
 version 2
 network 192.168.0.0
 network 192.168.2.0
 no auto-summary
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

初期設定 R3

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Ethernet0/0
 ip address 192.168.0.3 255.255.255.0
 full-duplex
!
interface Ethernet0/1
 ip address 192.168.3.3 255.255.255.0
 full-duplex
 no keepalive
!
interface Ethernet0/2
 no ip address
 shutdown
 half-duplex
!
interface Ethernet0/3
 no ip address
 shutdown
 half-duplex
!
router rip
 version 1
 network 192.168.0.0
 network 192.168.3.0
 no auto-summary
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

検証1 設定の確認

ルーティングテーブルの確認

R1, R2がR3と経路を交換できていない事が確認できます。

R1#show ip route
 - 略 -
C    192.168.0.0/24 is directly connected, Ethernet0/0
C    192.168.1.0/24 is directly connected, Ethernet0/1
R    192.168.2.0/24 [120/1] via 192.168.0.2, 00:00:22, Ethernet0/0

R2#show ip route
 - 略 -
C    192.168.0.0/24 is directly connected, Ethernet0/0
R    192.168.1.0/24 [120/1] via 192.168.0.1, 00:00:17, Ethernet0/0
C    192.168.2.0/24 is directly connected, Ethernet0/1

R3#show ip route
 - 略 -
C    192.168.0.0/24 is directly connected, Ethernet0/0
C    192.168.3.0/24 is directly connected, Ethernet0/1

デバッグメッセージの確認

R1のデバッグメッセージを確認します。R3からのpacketに対して、illegal versionと表示されている事が確認できます、

R1#debug ip rip
RIP protocol debugging is on
R1#
*Mar  1 00:09:44.019: RIP: ignored v1 packet from 192.168.0.3 (illegal version)
*Mar  1 00:09:47.007: RIP: sending v2 update to 224.0.0.9 via Ethernet0/0 (192.168.0.1)
*Mar  1 00:09:47.007: RIP: build update entries
*Mar  1 00:09:47.011:   192.168.1.0/24 via 0.0.0.0, metric 1, tag 0
*Mar  1 00:09:48.235: RIP: received v2 update from 192.168.0.2 on Ethernet0/0
*Mar  1 00:09:48.239:      192.168.2.0/24 via 0.0.0.0 in 1 hops
*Mar  1 00:09:49.943: RIP: sending v2 update to 224.0.0.9 via Ethernet0/1 (192.168.1.1)
*Mar  1 00:09:49.943: RIP: build update entries
*Mar  1 00:09:49.943:   192.168.0.0/24 via 0.0.0.0, metric 1, tag 0
*Mar  1 00:09:49.943:   192.168.2.0/24 via 0.0.0.0, metric 2, tag 0
*Mar  1 00:10:10.107: RIP: ignored v1 packet from 192.168.0.3 (illegal version)
*Mar  1 00:10:15.603: RIP: received v2 update from 192.168.0.2 on Ethernet0/0
*Mar  1 00:10:15.607:      192.168.2.0/24 via 0.0.0.0 in 1 hops
*Mar  1 00:10:16.307: RIP: sending v2 update to 224.0.0.9 via Ethernet0/0 (192.168.0.1)
*Mar  1 00:10:16.307: RIP: build update entries
*Mar  1 00:10:16.307:   192.168.1.0/24 via 0.0.0.0, metric 1, tag 0
*Mar  1 00:10:17.667: RIP: sending v2 update to 224.0.0.9 via Ethernet0/1 (192.168.1.1)
*Mar  1 00:10:17.667: RIP: build update entries
*Mar  1 00:10:17.671:   192.168.0.0/24 via 0.0.0.0, metric 1, tag 0
*Mar  1 00:10:17.671:   192.168.2.0/24 via 0.0.0.0, metric 2, tag 0
*Mar  1 00:10:37.811: RIP: ignored v1 packet from 192.168.0.3 (illegal version)
*Mar  1 00:10:42.483: RIP: sending v2 update to 224.0.0.9 via Ethernet0/0 (192.168.0.1)
*Mar  1 00:10:42.483: RIP: build update entries
*Mar  1 00:10:42.487:   192.168.1.0/24 via 0.0.0.0, metric 1, tag 0
*Mar  1 00:10:43.423: RIP: sending v2 update to 224.0.0.9 via Ethernet0/1 (192.168.1.1)
*Mar  1 00:10:43.423: RIP: build update entries
*Mar  1 00:10:43.427:   192.168.0.0/24 via 0.0.0.0, metric 1, tag 0
*Mar  1 00:10:43.427:   192.168.2.0/24 via 0.0.0.0, metric 2, tag 0
*Mar  1 00:10:43.667: RIP: received v2 update from 192.168.0.2 on Ethernet0/0
*Mar  1 00:10:43.671:      192.168.2.0/24 via 0.0.0.0 in 1 hops

R3でも同様にillegal versionと表示されます。

R3#debug ip rip
RIP protocol debugging is on
R3#
*Mar  1 00:12:46.599: RIP: sending v1 update to 255.255.255.255 via Ethernet0/0 (192.168.0.3)
*Mar  1 00:12:46.603: RIP: build update entries
*Mar  1 00:12:46.603:   network 192.168.3.0 metric 1
*Mar  1 00:12:48.907: RIP: sending v1 update to 255.255.255.255 via Ethernet0/1 (192.168.3.3)
*Mar  1 00:12:48.907: RIP: build update entries
*Mar  1 00:12:48.911:   network 192.168.0.0 metric 1
*Mar  1 00:12:52.195: RIP: ignored v2 packet from 192.168.0.2 (illegal version)
*Mar  1 00:12:58.283: RIP: ignored v2 packet from 192.168.0.1 (illegal version)
*Mar  1 00:13:13.455: RIP: sending v1 update to 255.255.255.255 via Ethernet0/0 (192.168.0.3)
*Mar  1 00:13:13.455: RIP: build update entries
*Mar  1 00:13:13.459:   network 192.168.3.0 metric 1
*Mar  1 00:13:14.915: RIP: sending v1 update to 255.255.255.255 via Ethernet0/1 (192.168.3.3)
*Mar  1 00:13:14.915: RIP: build update entries
*Mar  1 00:13:14.919:   network 192.168.0.0 metric 1

検証2 v1, v2 混在送信

v1, v2 混在送信の設定

RIP v1, v2の両方のパケットを送信するよう、R1に設定を投入します。

R1(config)#interface Ethernet 0/0
R1(config-if)#ip rip send version 1 2

ルーティングテーブルの確認

R3のルーティングテーブルにR1への経路が載りました。しかし、R1のルーティングテーブルにはR3への経路はありません。R1はRIPv1を送信する事はできますが、受信する事はできないからです。

R1#show ip route
 - 略 -
C    192.168.0.0/24 is directly connected, Ethernet0/0
C    192.168.1.0/24 is directly connected, Ethernet0/1
R    192.168.2.0/24 [120/1] via 192.168.0.2, 00:00:27, Ethernet0/0

R3#show ip route
 - 略 -
C    192.168.0.0/24 is directly connected, Ethernet0/0
R    192.168.1.0/24 [120/1] via 192.168.0.1, 00:00:11, Ethernet0/0 <- R1への経路
C    192.168.3.0/24 is directly connected, Ethernet0/1

検証3 v1, v2 混在受信

v1, v2 混在受信の設定

R1がRIPv1のパケットも受信できる（無視しない）ようにします。

R1(config)#interface Ethernet 0/0
R1(config-if)#ip rip receive version 1 2

ルーティングテーブルの確認

R1のルーティングテーブルにR3への経路が載りました。しかし、R2とR3はお互いの経路を認識していません。これは、R1がR3(R2)から教わった経路をR2(R3)に転送しないためです。split-horizonが有効になっているからです。

R1#show ip route
 - 略 -
C    192.168.0.0/24 is directly connected, Ethernet0/0
C    192.168.1.0/24 is directly connected, Ethernet0/1
R    192.168.2.0/24 [120/1] via 192.168.0.2, 00:00:23, Ethernet0/0
R    192.168.3.0/24 [120/1] via 192.168.0.3, 00:00:01, Ethernet0/0	<- R3への経路

R2#show ip route
 - 略 -
C    192.168.0.0/24 is directly connected, Ethernet0/0
R    192.168.1.0/24 [120/1] via 192.168.0.1, 00:00:20, Ethernet0/0
C    192.168.2.0/24 is directly connected, Ethernet0/1

R3#show ip route
 - 略 -
C    192.168.0.0/24 is directly connected, Ethernet0/0
R    192.168.1.0/24 [120/1] via 192.168.0.1, 00:00:07, Ethernet0/0
C    192.168.3.0/24 is directly connected, Ethernet0/1

検証4 split-horizon無効化

split-horizon無効の設定

R1でsplit-horizonを無効にします。

R1(config)#interface Ethernet 0/0
R1(config-if)#no ip split-horizon

ルーティングテーブルの確認

R2とR3がお互いの経路を認識できるようになりました。

R1#show ip route
 - 略 -
C    192.168.0.0/24 is directly connected, Ethernet0/0
C    192.168.1.0/24 is directly connected, Ethernet0/1
R    192.168.2.0/24 [120/1] via 192.168.0.2, 00:00:20, Ethernet0/0
R    192.168.3.0/24 [120/1] via 192.168.0.3, 00:00:02, Ethernet0/0

R2#show ip route
 - 略 -
C    192.168.0.0/24 is directly connected, Ethernet0/0
R    192.168.1.0/24 [120/1] via 192.168.0.1, 00:00:25, Ethernet0/0
C    192.168.2.0/24 is directly connected, Ethernet0/1
R    192.168.3.0/24 [120/2] via 192.168.0.3, 00:00:25, Ethernet0/0

R3#show ip route
 - 略 -
C    192.168.0.0/24 is directly connected, Ethernet0/0
R    192.168.1.0/24 [120/1] via 192.168.0.1, 00:00:11, Ethernet0/0
R    192.168.2.0/24 [120/2] via 192.168.0.1, 00:00:11, Ethernet0/0
C    192.168.3.0/24 is directly connected, Ethernet0/1

デバッグメッセージの確認

R1ではv1, v2の両方のパケットを送受信している事が読み取れます。

R1#debug ip rip
RIP protocol debugging is on
R1#
*Mar  1 00:23:37.295: RIP: sending v2 update to 224.0.0.9 via Ethernet0/1 (192.168.1.1)
*Mar  1 00:23:37.295: RIP: build update entries
*Mar  1 00:23:37.299:   192.168.0.0/24 via 0.0.0.0, metric 1, tag 0
*Mar  1 00:23:37.299:   192.168.2.0/24 via 0.0.0.0, metric 2, tag 0
*Mar  1 00:23:37.303:   192.168.3.0/24 via 0.0.0.0, metric 2, tag 0
*Mar  1 00:23:43.167: RIP: received v2 update from 192.168.0.2 on Ethernet0/0
*Mar  1 00:23:43.171:      192.168.2.0/24 via 0.0.0.0 in 1 hops
*Mar  1 00:24:01.031: RIP: sending v1 update to 255.255.255.255 via Ethernet0/0 (192.168.0.1)
*Mar  1 00:24:01.031: RIP: build update entries
*Mar  1 00:24:01.031:   subnet 192.168.0.0 metric 1
*Mar  1 00:24:01.031:   network 192.168.1.0 metric 1
*Mar  1 00:24:01.035:   network 192.168.2.0 metric 2
*Mar  1 00:24:01.035:   network 192.168.3.0 metric 2
*Mar  1 00:24:01.039: RIP: sending v2 update to 224.0.0.9 via Ethernet0/0 (192.168.0.1)
*Mar  1 00:24:01.039: RIP: build update entries
*Mar  1 00:24:01.043:   192.168.0.0/24 via 0.0.0.0, metric 1, tag 0
*Mar  1 00:24:01.043:   192.168.1.0/24 via 0.0.0.0, metric 1, tag 0
*Mar  1 00:24:01.047:   192.168.2.0/24 via 192.168.0.2, metric 2, tag 0
*Mar  1 00:24:01.047:   192.168.3.0/24 via 192.168.0.3, metric 2, tag 0
*Mar  1 00:24:01.051: RIP: received v1 update from 192.168.0.3 on Ethernet0/0
*Mar  1 00:24:01.055:      192.168.3.0 in 1 hops
*Mar  1 00:24:03.359: RIP: sending v2 update to 224.0.0.9 via Ethernet0/1 (192.168.1.1)
*Mar  1 00:24:03.359: RIP: build update entries
*Mar  1 00:24:03.363:   192.168.0.0/24 via 0.0.0.0, metric 1, tag 0
*Mar  1 00:24:03.363:   192.168.2.0/24 via 0.0.0.0, metric 2, tag 0
*Mar  1 00:24:03.367:   192.168.3.0/24 via 0.0.0.0, metric 2, tag 0
*Mar  1 00:24:13.083: RIP: received v2 update from 192.168.0.2 on Ethernet0/0
*Mar  1 00:24:13.087:      192.168.2.0/24 via 0.0.0.0 in 1 hops

R3では、R2から受信したv2のパケットを無視しているのが読み取れます。

R3#debug ip rip
RIP protocol debugging is on
R3#
*Mar  1 00:23:07.127: RIP: ignored v2 packet from 192.168.0.2 (illegal version)
*Mar  1 00:23:25.591: RIP: sending v1 update to 255.255.255.255 via Ethernet0/0 (192.168.0.3)
*Mar  1 00:23:25.591: RIP: build update entries
*Mar  1 00:23:25.595:   network 192.168.3.0 metric 1
*Mar  1 00:23:26.023: RIP: received v1 update from 192.168.0.1 on Ethernet0/0
*Mar  1 00:23:26.023:      192.168.0.0 in 1 hops
*Mar  1 00:23:26.023:      192.168.1.0 in 1 hops
*Mar  1 00:23:26.027:      192.168.2.0 in 2 hops
*Mar  1 00:23:26.027:      192.168.3.0 in 2 hops
*Mar  1 00:23:26.031: RIP: ignored v2 packet from 192.168.0.1 (illegal version)
*Mar  1 00:23:26.207: RIP: sending v1 update to 255.255.255.255 via Ethernet0/1 (192.168.3.3)
*Mar  1 00:23:26.207: RIP: build update entries
*Mar  1 00:23:26.211:   network 192.168.0.0 metric 1
*Mar  1 00:23:26.211:   network 192.168.1.0 metric 2
*Mar  1 00:23:26.215:   network 192.168.2.0 metric 3

補足

I/F単位ではなく、以下のようにRIP processに対してバージョンを指定する事もできます。

R1(config)#router rip
R1(config-router)#version 1 2

「20100404 rip v1 v2混在環境」をウィキ内検索

添付ファイル


人気記事ランキング

最近更新されたページ

急上昇Wikiランキング

急上昇中のWikiランキングです。今注目を集めている話題をチェックしてみよう！

人気Wikiランキング

atwikiでよく見られているWikiのランキングです。新しい情報を発見してみよう！

新規Wikiランキング

最近作成されたWikiのアクセスランキングです。見るだけでなく加筆してみよう！

全体ページランキング

最近アクセスの多かったページランキングです。話題のページを見に行こう！

20100404 rip v1 v2混在環境

目的

構成

検証1 設定の確認

検証2 v1, v2 混在送信

検証3 v1, v2 混在受信

検証4 split-horizon無効化

補足

メインコンテンツ

更新履歴

@Wiki
