SMX.501

概要

3チャンネル、完全KILL3バンドEQ使用のミキサー。ハウス、テクノはもちろんペニーアンドジャイルスのクロスフェーダーの採用により、ターンテーブリストにも最適です。SEND、RETURNのエフェクトループが各チャンネルにワンタッチでかけられ、そのほか各チャンネル入力とマスター出力インジケーター、縦フェーダーのカーブ切り替えスイッチ、リバース機能、フラッシュスイッチ、デュアルヘッドフォン端子、キャノン使用マスターアウトップとなど機能満載、まさにオールジャンルを網羅したミキサーです。

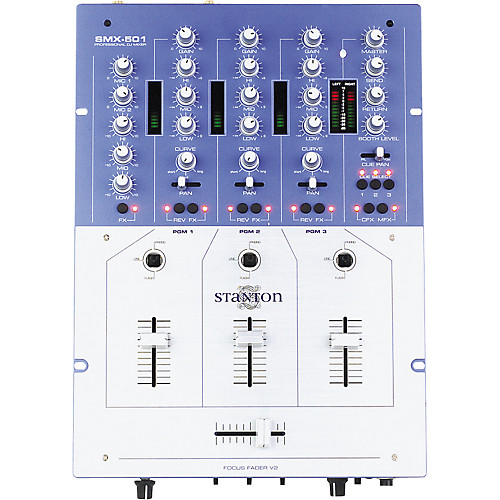

ブルー＆シルバー（初期モデル？）

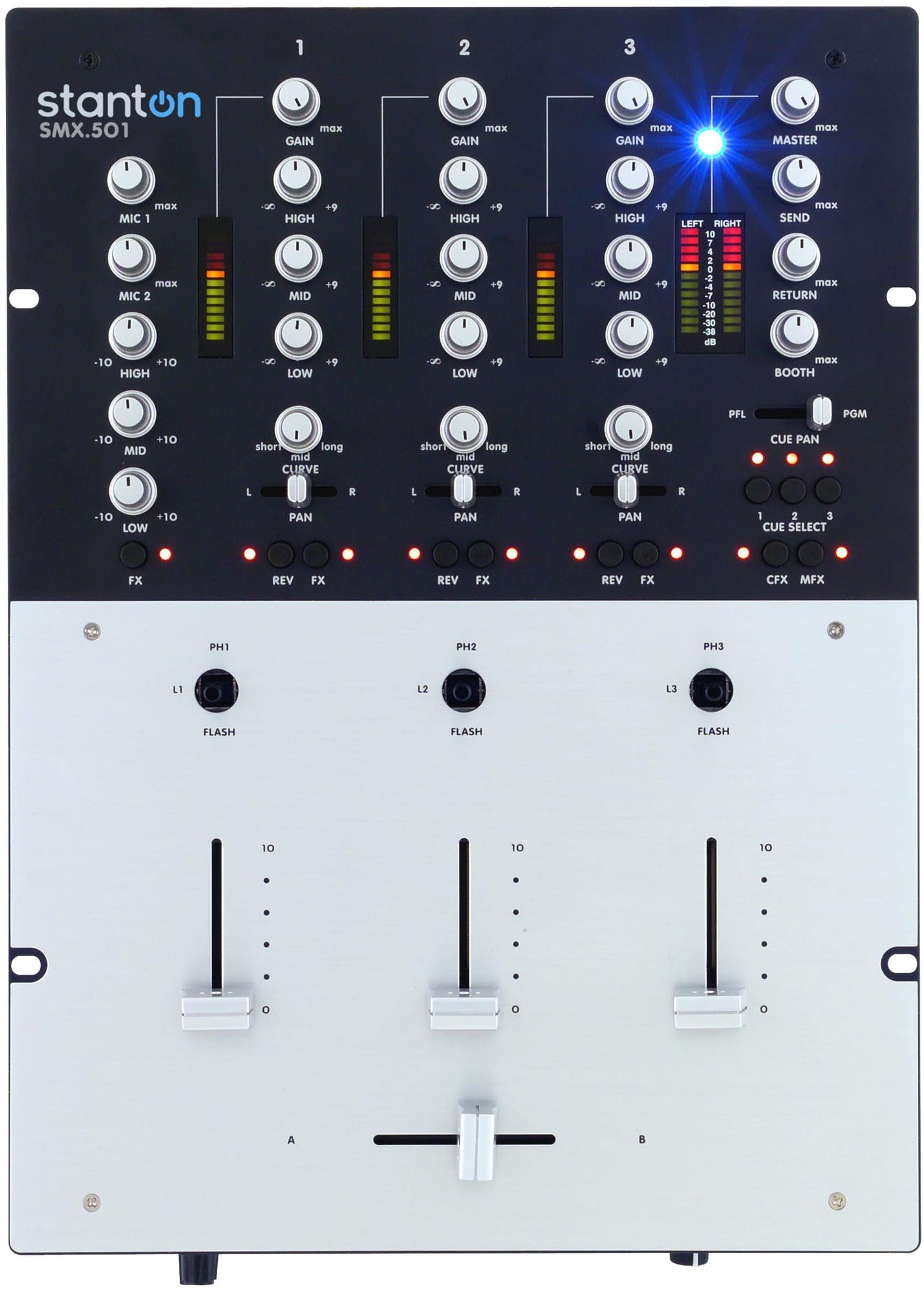

ブラック＆シルバー（後期モデル？）

フロント・リアパネル画像

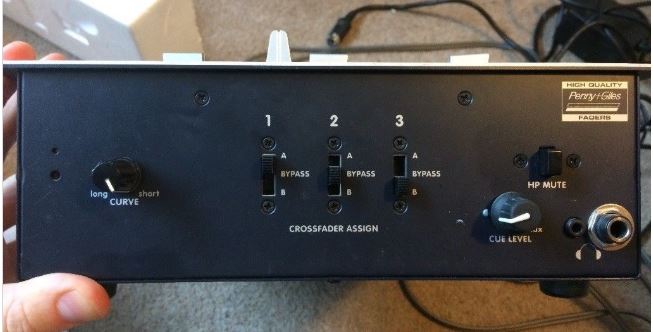

フロントパネル

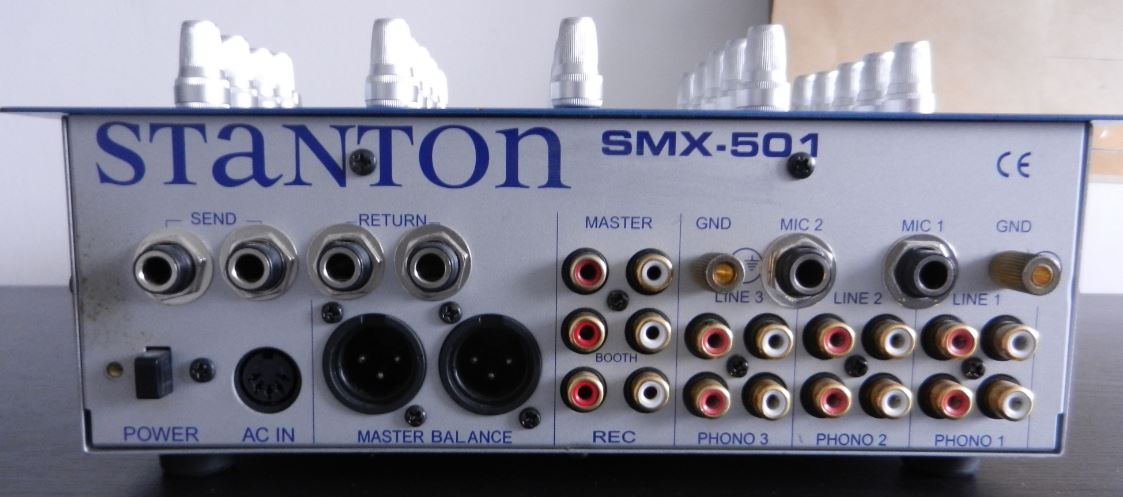

リアパネル

スペック表

主な機能
各チャンネルとマイクにアサイン可能なエフェクトループ
ハイクォリティー P&G (Penny & Giles)クロスフェーダー
クロスフェーダーカーブ調節、リバース機能装備
クロスフェーダーアサイン (A, B, Bypass)
チャンネルフェーダーにもカーブ調節リバース機能装備
GAIN、スライダーPAN、３バンドEQ（Killタイプ）／チャンネル* バランス XLR マスター出力（RCAも装備）
ブース出力
3 ポジション phono/line スイッチ（フラッシュ機能付）
チャンネルインプットとマスター出力、各々にLEDメーター
ヘッドフォンミュート
２ヘッドフォン出力 (1/4"/6.3mm and 1/8"/3.5mm)
各チャンネルにフェーダー前のモニター (PFL)機能
3 line、3 phono、2 mic インプット
マイクチャンネルにはGAIN、３バンドEQ装備
OS2：オプチカルスイッチ、コンパチブル

仕様
Line inputs 2 (RCA) x 3 channels

• 10 dBV /10 kOhm

Phono inputs 2 (RCA) x 3 channels

• 50 dBV / 47 kOhm

Mic input 2 (1/4") -50 dBV /100 kOhm
Mic Tone +/-10dB (Hi,Mid, Low)
Effect Send 2 (1/4"), -10 dBV / 10 kOhm
Effect Return 2 (1/4"), -10 dBV
Record output 2 (RCA), -10 dBV / 100 Ohms
Booth output 2 (RCA), -10 dBV / 100 Ohms
Master output 2
XLR Balanced　/+4 dBu
RCA unbalanced / -10 dBV
Headphone output 1 x 1/4" (6.3mm), 1 x 1/8"
Frequency Response 20 Hz - 20 kHz, + 0.5/-2 dB
Tone Control + 9/-40 dB (Hi, Mid, Low)
Gain Control 14 dB/MAX
S/N Ratio Better than 100 dB
(ref: max input level)
Dimension (LxWxD) 14" x 10.25" x 4.75"
355 X 260 X120 mm
Weight 9.25lbs (4.2kgs)

価格

• ￥68,000（当時）

SMX.501
https://web.archive.org/web/20030707031352/http://www.kiwi-us.com:80/~mmi/stanton/msmx501.htm

取扱説明書（英語・PDF）
http://www.stantondj.com/pdf/manuals/smx501_manual.pdf
