静定ラーメンの反力

構造力学をかじり始めた。基礎力学との記述法のずれに面食らってはいるが，Yahoo!知恵袋の基礎的な問題にさっそく挑戦。

【問題】

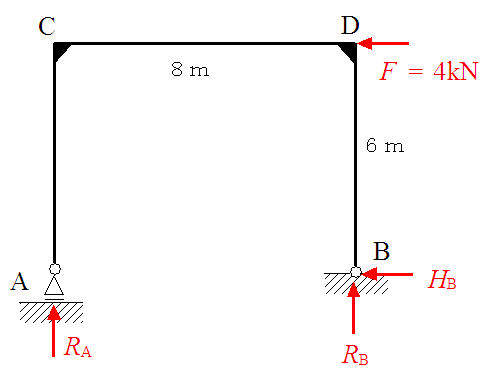

下図の静定ラーメンの反力 $R_A,R_B,H_B$ を求めよ。

【解答】

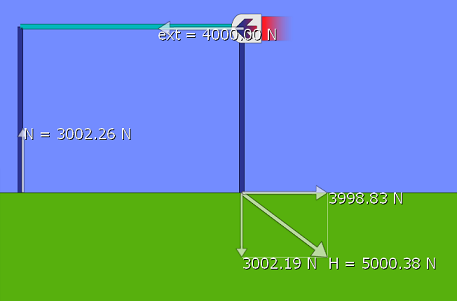

水平方向のつりあい

$F + H_B = 0$

$\therefore H_B = -F = -4{\rm kN}$ （右向き）

鉛直方向のつりあい

$R_A + R_B = 0$

B点まわりの力のモーメントのつりあい

$F\times6 - R_A\times8 = 0$

$\therefore R_A = 3{\rm kN}$ （上向き）

$\therefore R_B = -3{\rm kN}$ （下向き）

となる。
