SPring-8 BL25SU Start up manual for the 2D-PES experiments.
This page is open for public.
松下さんのページ も参照のこと。終了時 についても。このマニュアルでは上流から順番に説明しています。
DIANAでの実験については別ページに試料搬送 の説明文を掲載しました。順次実験の方法などのページを整備していきます。
測定の準備が整ったら、上流から各コンポーネントを確認していきます。
解析について簡単な説明のページを作成します。
利用業務部の電話番号：0791-58-0961 FAX - 0965
研究交流施設フロント：0791-58-0933 Beamline BL25SU
Overview

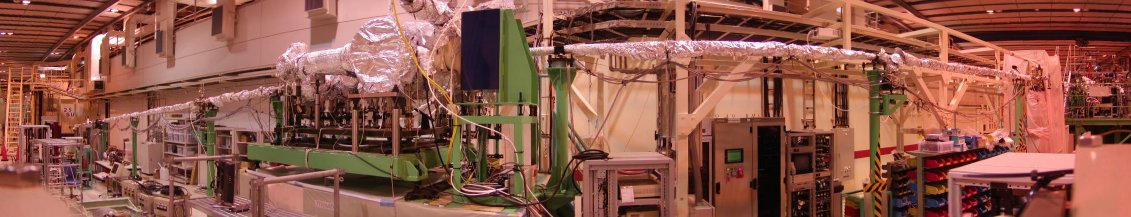

ビームラインの分光器部のパノラマ写真です。
Panorama view of Bl25SU Monochromator.
Soft x-ray runs from left (upper stream) to right (lower stream).
In the center chamber, gratings are installed.
You can find the Slit#1 and Slit#2 chambers at upper and lower stream sides, respectively.
ビームライン制御タッチパネルです。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
Touch panell for controlling valves.
Placed at the upper streem side of the experimental platform. Front end

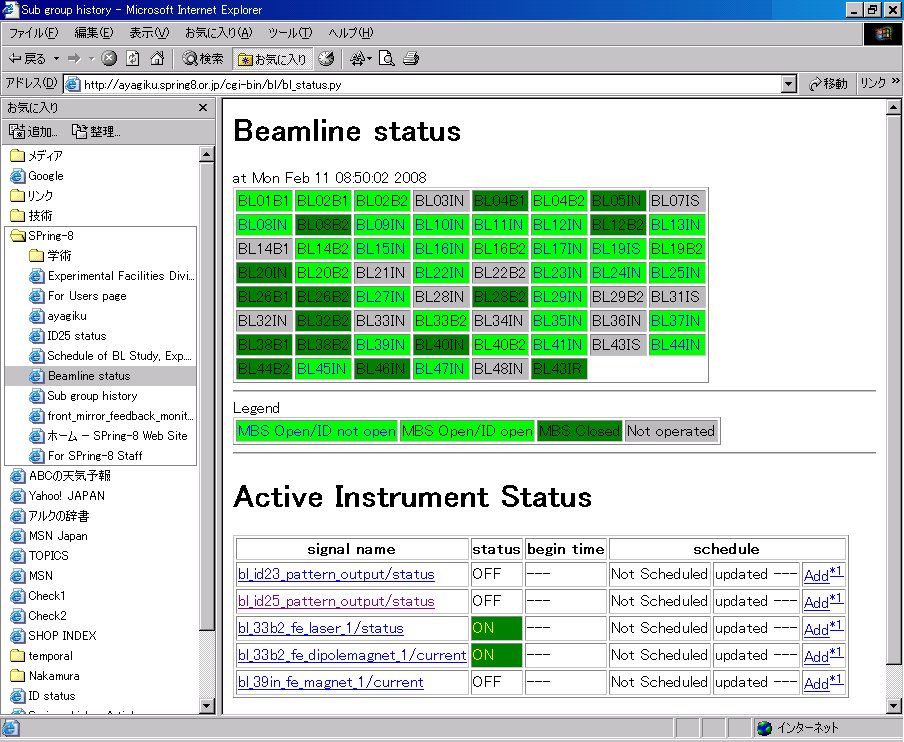

左はビームライン使用状況を確認するWeb pageです。MBSの開閉やkickerのon/offが表示されます。通常、マシンタイム中はMBSは開いています。閉じると第一ミラーが冷えてしまうので、なるべく開け続けています。fillingの変更やビームアボート後には閉まっているMBSを開けなければなりません。chatでMBS解除の通知が流れ、userがIDをいじれるようになったら、ビームラインの真空度を確認しながらタッチパネルでMBSを開きます。
Check ID kicker status at web site shown in the left figure.
The current status of MBS is shown together with that of kicker system.

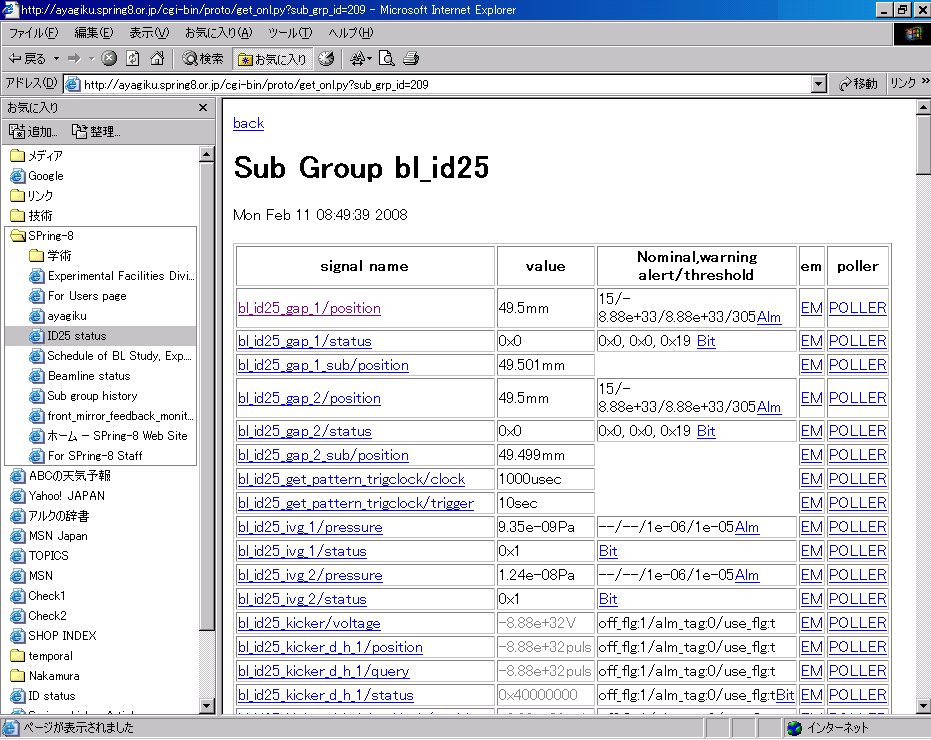

Check BL ID status shown in the right figure.
Note that the phase 1 at 30 mm position for sigma- helicity light, and phase 2 at 90 mm position for sigma+ helicity light are the standard set ups for 2D-PES, circular polarized light photoelectron diffraction, and stereophotograph for atomic arrangements.

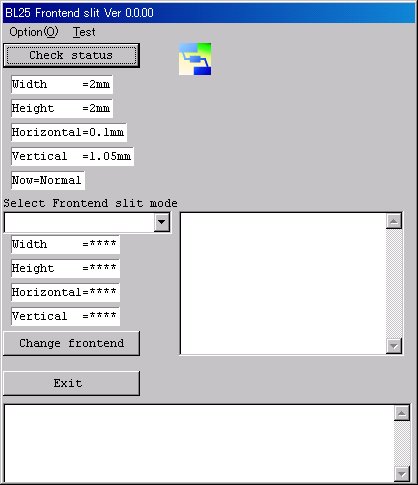

Front end slitの確認を上流の分光器制御用Note PCで行います。
change front end slits.
Slit 1
左は上流にあるSlit#1 chamberの写真です。右はスリットの写真。踏み台に上ってスリット幅を変更します。通常の測定では1.5 mmに設定します。これはスリット幅56 umに相当します。幅と目盛との対応関係のグラフを添付しました。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
Left picture is the Slit 1 Chamber.
You can find the close up picture of slit 1.
In order to adjust the gap width of slit, climb up the steps and change the value of the microscale.
We normally use "1.5 mm" which corresponds to the gap width of 56 micrometers. Grating

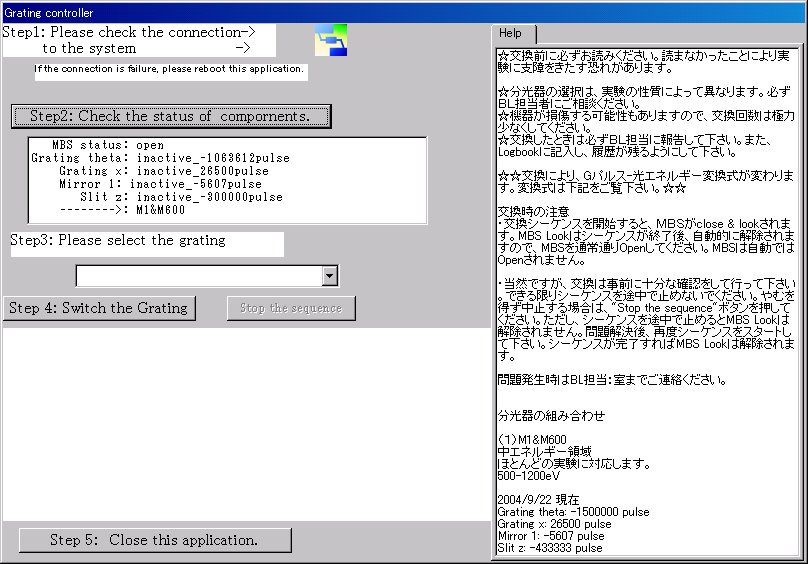

Gratingの種類を上流の分光器制御用Note PCで確認します。M1とM2の切り替え、Gratingの選択が行えます。分光器部での大きな動きを伴う作業なので、MBSを閉じて行います。作業後MBSを手動で開けます。通常M1-600の組合せを使用しますが、低エネルギー(200-500 eV)ではM2-600も有効です。
Check the status of components
Please select the grating⇒M1-600
Switch the grating Change the gratings and mirrors if needed.
MBS is closed during the exchange procedure.
Open MBS after the procedure manually.
Options are the combination between M1 / M2 and several gratings with different line spacings.
Normaly we use the combination of M1-600.
M2-600 is the combination for the low photon energy range of 200-500 eV.
下記のグラフはM1-600とM2-600の組合せの場合の光強度とID gap値との関係です。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
grating pulse変換式のパラメータは最新のものを使いましょう。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
Slit 2
S2（下流の出口スリット）の確認。階段は静かに上がりましょう（よくキャスターのストッパーが外れています…）。一回に最大二人まで。通常は5.0 mmの位置までスリットを開口し光電子パターンやXPSを測定します。XAFS測定では分光器のエネルギーがスペクトルの分解能を決めるので2.0 mmまで絞ります。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
Slit 2 Chamber. We normally use "5.0 mm" which corresponds to the gap width of 250 micrometers.
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
M3 and I0 monitor
実験ステージの上にM3はあります。PES、PEEM、2D-PES用の三枚のミラーを切り替えて使います。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
M4 and manual valve
PEEMと2D-PESの間にM4があります。MCDと2D-PESのそれぞれの試料位置で集光できるように二枚のミラーを切り替えます。M4槽の後ろにmanual valveがあります。試料搬送などの際にはここを閉じます。
blankimgプラグインエラー：ご指定のファイルがありません。アップロード済みのファイルを指定してください。
そのうち、光合わせの写真をuploadしましょう。 -- matui (2008-05-20 21:09:05)
手順の詳細の説明について、コメントをお寄せください。また写真も歓迎です。 -- matui (2008-02-13 03:59:04)
