GeigerNT675

警報・ログ記録・シリアル通信モジュール



仕様

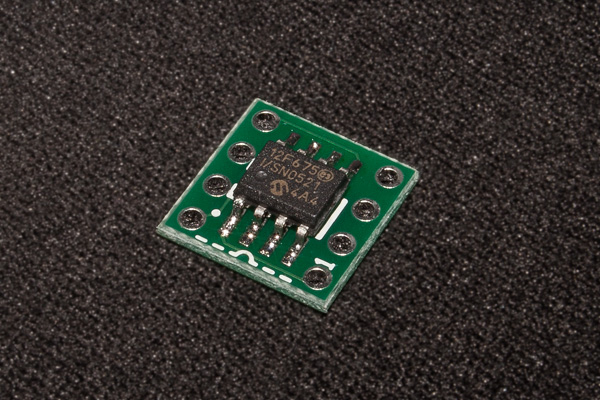

名称 GeigerNT675
使用チップ PIC12F675
動作電圧 3～5.5V
消費電力 5V 1.5mA typ.
ガイガーパルス入力 TTLレベル 最小検出幅 4us
ガイガーパルス出力 1パルスが 100us の矩形波 、LEDモード時約 3ms*1
最大CPM*2 65535cpm*3
積算カウント 電源投入から 4,294,967,295 カウント
クリック音・警報音出力 要他励式圧電ブザー
警報 2段階、専用アプリケーションから設定
ログ記録機能 平均分毎にカウントを記録、合計60本まで*4
通信方式 TTLシリアル通信 9600bps 8ビット パリティ無し ストップビット1
レビジョン 備考
1.4 キット化に向け、動作アルゴリズムの変更
1.3 低感度管に対応
1.2 クリック音ON/OFF・LEDモード追加、デフォルト値の変更
1.1 リリース
1.0 プロトタイプ

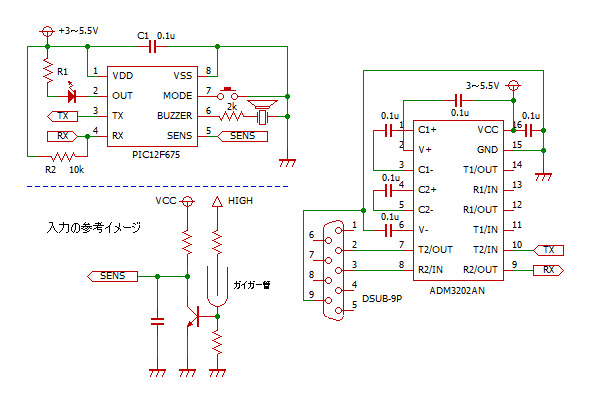

参考回路図

組み込みに関しての説明

  • ICの印と基板の印は90度違いますので逆挿しに注意してください。
  • C1はできるだけモジュールの近くに配置してください。
  • R1は使用するLEDによって決定してください。OUTポートに流せる電流は25mAまでです。
  • R2はRS232C変換ICを使うときは必要ありません。
  • ADM3202の代わりにMAX232も使えますが、動作電圧が5Vとコンデンサの定数が違うのでデータシートを確認してください。
  • ブザーは他励式圧電ブザーを使用します。
  • 高電圧回路が近いと場合によって誤動作します。動作がおかしい時は離してみてください。

おそらくガイガーの検出部は参考イメージのような感じかと思います。*5
トランジスタからの出力がTTLレベルに収まっていることを確認してSENSに入力すればOKです。
OUTポートはデフォルトでは「LEDモード」「アクティブLow*6」に設定されています。
設定の変更は専用アプリケーションから行えます。
PCと通信するときはTTLとRS232Cの変換が必要ですので、ADM3202等のICをご使用ください。
秋月のUSBシリアル変換モジュールなら直接つなげられます。
詳しくは 「PC本体のRS232Cだけではなく、USBシリアル変換機も使えますよね？」を参照してください。

使用方法

電源を入れると「ピポッ」と音がして、クリック音とともに動作を開始します。

測り方

本体では設定分間の移動平均を使っています。
データが揃うまでその時間が掛かりますので、正しく測るには設定した時間以上の測定をしてください。
警報判定間隔は1分の場合10秒毎*7です。
最大検出cpmは1分の場合65535cpm*8です。

本体の設定

設定の変更は専用アプリケーションから行えます。
ブザー設定
OUTポート設定
  • アクティブLowまたはHighを設定します。デフォルトはLowです。
  • LEDモードの有効/無効を設定します*11。LEDモードはパルスが長い代わりに正確なカウント数の出力をしません。デフォルトは有効です。
※製作途中などでPCに接続出来ないときは、ボタンを押しながら電源を入れることによりHighとLowが入れ替わります。

本体のログ機能を使う

  • MODEボタンを押すと「ピッ」と音が鳴り、設定した平均分毎にロギングをします。
  • もう一度ボタンを押すと「ピピッ」っと鳴りロギングを停止します。
  • ボタンを押したときに「ピー」と鳴ったときはログ記録領域が一杯です。
  • ボタンを長押し（約2秒）で「ピー（高い）」と鳴りすべての記録を消去します。
  • ログの取り出しは専用アプリケーションから行えます。

※積算カウントは保存されません。

シリアル通信 フォーマット

LEDモードの影響は受けません。
ガイガーからデータを受けるソフトを自作される場合はシリアル通信サンプル SerialSample.zipを参考にしてください。
  • 約1秒毎に積算カウントを出力します。
  • 最初の1バイトがマーカー'.'で始まり、続く4バイトが積算カウントになります。
  • 4バイトのデータはリトルエンディアンの unsigned long(DWORD) です。
  • 受ける側はマーカー'.'を受け取るまでゴミとして処理すればOKです。

※本体の設定とログの取り出しは、専用アプリケーションからお願いします。
