20100602 BGP iBGP neighbor

最終更新:2010年07月24日 17:07

it_certification

- view
管理者のみ編集可
  • 目的
  • 構成
  • 検証1 iBGP neighborの設定
  • 検証2 eBGP neighborの設定
  • 検証3 next-hop到達性の問題
  • 検証4 next-hop到達性 ルーティングで対応
  • 検証5 next-hop到達性 next-hop-self

目的

  • iBGP neighborの確立方法について確認します
  • iBGPにおける、next-hop到達性の問題について確認します。

構成

  • 設定概要
    • AS 1内はOSPFによってルーティングします。
    • R1, R2間でiBGP neighborを確立します(検証1)
    • R2, ISP10間でeBGP neighborを確立します(検証2)

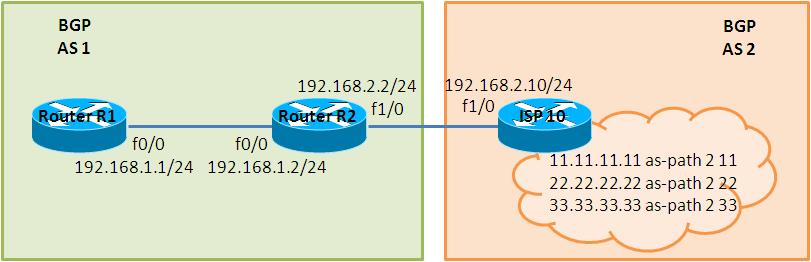

  • 構成図
  • netファイル
model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = R2 f0/0

	[[ROUTER R2]]
		f1/0 = ISP10 f1/0

	[[ROUTER ISP10]]
  • 初期設定 R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.1.1 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 network 1.1.1.1 0.0.0.0 area 0
 network 192.168.1.1 0.0.0.0 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end
  • 初期設定 R2
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.1.2 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 192.168.2.2 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 network 2.2.2.2 0.0.0.0 area 0
 network 192.168.1.2 0.0.0.0 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end
  • 初期設定 ISP10
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname ISP10
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 10.10.10.10 255.255.255.255
!
interface FastEthernet1/0
 ip address 192.168.2.10 255.255.255.0
 duplex auto
 speed auto
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

検証1 iBGP neighborの設定

  • BGP neighborの設定
R1, R2間でiBGP neighborを確立できるよう設定します。
R1(config)#router bgp 1
R1(config-router)#neighbor 2.2.2.2 remote-as 1

R2(config)#router bgp 1
R2(config-router)#neighbor 1.1.1.1 remote-as 1
  • neighborの確認
上記の設定だけでは、neighborを確立する事はできません。showコマンドで確認すると、Stateはいつまで待っても、依然Activeのままです。
これは、neighborで指定したIP addressと送信元のIP addressが異なるためです。具体的に言えば、R1で指定したneighborが2.2.2.2であるのに対し、R2が送信した情報の送信元アドレスが192.168.1.2であるからです。デバッグメッセージを表示されると、neighbor確立が拒否されている様子が確認できます。
R1#show ip bgp summary
BGP router identifier 1.1.1.1, local AS number 1
BGP table version is 1, main routing table version 1

Neighbor        V    AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
2.2.2.2         4     1       0       0        0    0    0 never    Active
R1#
R1#debug ip bgp events
BGP events debugging is on
R1#
*Mar  1 00:17:21.259: BGP: Import timer expired. Walking from 1 to 1
*Mar  1 00:17:29.967: BGP: 2.2.2.2 open active, local address 192.168.1.1
*Mar  1 00:17:30.115: BGP: 2.2.2.2 open failed: Connection refused by remote host
  • update sourceの設定
neighborが確立できるよう、送信元IP addressを定義します。
R1(config)#router bgp 1
R1(config-router)#neighbor 2.2.2.2 update-source Loopback 0

R2(config)#router bgp 1
R2(config-router)#neighbor 1.1.1.1 update-source Loopback 0
  • neighborの再確認
neighborが確立された事を確認します。
R1#show ip bgp summary
BGP router identifier 1.1.1.1, local AS number 1
BGP table version is 1, main routing table version 1

Neighbor        V    AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
2.2.2.2         4     1       5       5        1    0    0 00:01:57        0
R1#

検証2 eBGP neighborの設定

  • eBGP neighborの設定を行います
R2, ISP10間で、eBGP neighborを確立します。
R2(config)#router bgp 1
R2(config-router)#neighbor 192.168.2.10 remote-as 2

ISP10(config)#router bgp 2
ISP10(config-router)#neighbor 192.168.2.2 remote-as 1
ISP10(config-router)#network 10.10.10.10 mask 255.255.255.255
  • ルーティングテーブルの確認
ISP10のルートである10.10.10.10はR2へ伝わっていますが、R1へは伝わっていません。
R2#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

     1.0.0.0/32 is subnetted, 1 subnets
O       1.1.1.1 [110/2] via 192.168.1.1, 00:27:24, FastEthernet0/0
     2.0.0.0/32 is subnetted, 1 subnets
C       2.2.2.2 is directly connected, Loopback0
     10.0.0.0/32 is subnetted, 1 subnets
B       10.10.10.10 [20/0] via 192.168.2.10, 00:01:00
C    192.168.1.0/24 is directly connected, FastEthernet0/0
C    192.168.2.0/24 is directly connected, FastEthernet1/0
R2#

R1#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

     1.0.0.0/32 is subnetted, 1 subnets
C       1.1.1.1 is directly connected, Loopback0
     2.0.0.0/32 is subnetted, 1 subnets
O       2.2.2.2 [110/2] via 192.168.1.2, 00:27:33, FastEthernet0/0
C    192.168.1.0/24 is directly connected, FastEthernet0/0
R1#

検証3 next-hop到達性の問題

  • next-hopの確認
R1に10.10.10.10が伝わっていな原因を確認します。show ip bgpコマンドを見ると、ベストパスである「>」の表記がありません。また、show ip bgp 10.10.10.10を見ると、192.168.2.10 (inaccessible)と表記されています。BGPで伝わってきた10.10.10.10へのルートのnext-hop 192.168.2.10へ到達できないため、ルーティングテーブルに10.10.10.10が載らないようです。
R1#show ip bgp
BGP table version is 1, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
* i10.10.10.10/32   192.168.2.10             0    100      0 2 i
R1#

inaccessibleの表記、next-hopである192.168.2.10へ到達できないと怒られているのが確認できます。
R1#show ip bgp 10.10.10.10
BGP routing table entry for 10.10.10.10/32, version 0
Paths: (1 available, no best path)
  Not advertised to any peer
  2
    192.168.2.10 (inaccessible) from 2.2.2.2 (2.2.2.2)
      Origin IGP, metric 0, localpref 100, valid, internal
R1#

検証4 next-hop到達性 ルーティングで対応

  • ルーティングの追加
検証3で確認した通り、next-hopへ到達できないのが問題のようです。そこで、next-hopへのルートをstaticに定義します。
R1(config)#ip route 192.168.2.0 255.255.255.0 192.168.1.2

ISP10(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.2
  • ルーティングテーブルなどの確認
ISP10へのルートがR1に伝わった事を確認します。
R1#show ip route bgp
     10.0.0.0/32 is subnetted, 1 subnets
B       10.10.10.10 [200/0] via 192.168.2.10, 00:00:45
R1#
R1#
R1#
R1#show ip bgp
BGP table version is 2, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*>i10.10.10.10/32   192.168.2.10             0    100      0 2 i
R1#
R1#
R1#show ip bgp 10.10.10.10
BGP routing table entry for 10.10.10.10/32, version 2
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Not advertised to any peer
  2
    192.168.2.10 from 2.2.2.2 (2.2.2.2)
      Origin IGP, metric 0, localpref 100, valid, internal, best
R1#
  • 設定の削除
検証4で投入した設定を削除します。
R1(config)#no ip route 192.168.2.0 255.255.255.0 192.168.1.2

ISP10(config)#no ip route 192.168.1.0 255.255.255.0 192.168.2.2

検証5 next-hop到達性 next-hop-self

  • next-hop-self
検証4のようにルーティングによってnext-hop到達性の問題を回避する事はできますが、保守しづらい設定であるだけでなくISPにルーティングの変更を依頼しなければなりません。とても現実的な対応方法とは言えません。そこで、以下のようにnext-hopを書き換える事で対応するのが一般的な方法です。
R2でnext-hopを192.168.2.10(ISP10)から2.2.2.2(R2)に書き換える設定を行います。
R2(config)#router bgp 1
R2(config-router)#neighbor 1.1.1.1 next-hop-self
  • ルーティングテーブル等の確認
next-hopが2.2.2.2に書き変わり、BGPによる経路交換ができている事を確認します。
R1#show ip route bgp
     10.0.0.0/32 is subnetted, 1 subnets
B       10.10.10.10 [200/0] via 2.2.2.2, 00:00:43
R1#
R1#
R1#
R1#show ip bgp
BGP table version is 4, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*>i10.10.10.10/32   2.2.2.2                  0    100      0 2 i
R1#
R1#
R1#show ip bgp 10.10.10.10
BGP routing table entry for 10.10.10.10/32, version 4
Paths: (1 available, best #1, table Default-IP-Routing-Table)
Flag: 0x820
  Not advertised to any peer
  2
    2.2.2.2 (metric 2) from 2.2.2.2 (2.2.2.2)
      Origin IGP, metric 0, localpref 100, valid, internal, best
R1#
「20100602 BGP iBGP neighbor」をウィキ内検索
LINE
シェア
Tweet
添付ファイル
  • topology.jpg
DynagenでCCIEを目指す
記事メニュー

メインコンテンツ

  • トップページ
  • トップページ/動作検証 ネットワーク系

更新履歴

取得中です。

@Wiki

  • @wiki
  • @wikiご利用ガイド
  • プラグイン紹介
  • まとめサイト作成支援ツール




ここを編集
記事メニュー2
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  2. トップページ/動作検証 ネットワーク系/CBAC 基本設定
  3. トップページ/動作検証 ネットワーク系/http server management
  4. トップページ/動作検証 ネットワーク系/tcp intercept
  5. トップページ/動作検証 ネットワーク系/INE Mock lab 02
  6. トップページ/動作検証 ネットワーク系/20100825 HSRP
  7. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Bridging Switching
  8. トップページ/動作検証 ネットワーク系/20100813 IP SAL
  9. トップページ/動作検証 ネットワーク系/20100512 ODR(On-Demand Routing)
  10. トップページ/動作検証 ネットワーク系/20100605 BGP トランジットAS フルメッシュ構成
もっと見る
最近更新されたページ
  • 3033日前

    トップページ
  • 4232日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4233日前

    トップページ/手順書 ネットワーク系
  • 4233日前

    トップページ/手順書 開発系
  • 4233日前

    トップページ/手順書 サーバ系
  • 4233日前

    トップページ/動作検証 ネットワーク系
  • 4946日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4967日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 4980日前

    メニュー
  • 4990日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  2. トップページ/動作検証 ネットワーク系/CBAC 基本設定
  3. トップページ/動作検証 ネットワーク系/http server management
  4. トップページ/動作検証 ネットワーク系/tcp intercept
  5. トップページ/動作検証 ネットワーク系/INE Mock lab 02
  6. トップページ/動作検証 ネットワーク系/20100825 HSRP
  7. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Bridging Switching
  8. トップページ/動作検証 ネットワーク系/20100813 IP SAL
  9. トップページ/動作検証 ネットワーク系/20100512 ODR(On-Demand Routing)
  10. トップページ/動作検証 ネットワーク系/20100605 BGP トランジットAS フルメッシュ構成
もっと見る
最近更新されたページ
  • 3033日前

    トップページ
  • 4232日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4233日前

    トップページ/手順書 ネットワーク系
  • 4233日前

    トップページ/手順書 開発系
  • 4233日前

    トップページ/手順書 サーバ系
  • 4233日前

    トップページ/動作検証 ネットワーク系
  • 4946日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4967日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 4980日前

    メニュー
  • 4990日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
ウィキ募集バナー
急上昇Wikiランキング

急上昇中のWikiランキングです。今注目を集めている話題をチェックしてみよう!

  1. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  2. 発車メロディーwiki
  3. 機動戦士ガンダム バトルオペレーション2攻略Wiki 3rd Season
  4. ジョジョの奇妙な冒険 7人目のスタンド使い攻略wiki
  5. ダイナマイト野球3D
  6. シュガードール情報まとめウィキ
  7. Rainbow Six:Siege WIKI
  8. オバマス検証@wiki
  9. ゆっくり虐め専用Wiki
  10. EDF4.1:地球防衛軍4.1 THE SHADOW OF NEW DESPAIR @Wiki
もっと見る
人気Wikiランキング

atwikiでよく見られているWikiのランキングです。新しい情報を発見してみよう!

  1. アニヲタWiki(仮)
  2. ストグラ まとめ @ウィキ
  3. ゲームカタログ@Wiki ~名作からクソゲーまで~
  4. 初音ミク Wiki
  5. 発車メロディーwiki
  6. 検索してはいけない言葉 @ ウィキ
  7. 機動戦士ガンダム EXTREME VS.2 INFINITEBOOST wiki
  8. 機動戦士ガンダム バトルオペレーション2攻略Wiki 3rd Season
  9. オレカバトル アプリ版 @ ウィキ
  10. 英傑大戦wiki
もっと見る
新規Wikiランキング

最近作成されたWikiのアクセスランキングです。見るだけでなく加筆してみよう!

  1. MadTown GTA (Beta) まとめウィキ
  2. まどドラ攻略wiki
  3. シュガードール情報まとめウィキ
  4. R.E.P.O. 日本語解説Wiki
  5. Dark War Survival攻略
  6. SurrounDead 攻略 (非公式wiki)
  7. カツドンチャンネル @ Wiki
  8. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  9. AviUtl2のWiki
  10. Wplace Wiki
もっと見る
全体ページランキング

最近アクセスの多かったページランキングです。話題のページを見に行こう!

  1. 参加者一覧 - ストグラ まとめ @ウィキ
  2. サーバールール - ストグラ まとめ @ウィキ
  3. エスターク・Z・ダークネス - ストグラ まとめ @ウィキ
  4. MOZU - ストグラ まとめ @ウィキ
  5. NO LIMIT - ストグラ まとめ @ウィキ
  6. 魔獣トゲイラ - バトルロイヤルR+α ファンフィクション(二次創作など)総合wiki
  7. 我孫子 清十郎 - ストグラ まとめ @ウィキ
  8. Super Subaru - ストグラ まとめ @ウィキ
  9. 暦家 - ストグラ まとめ @ウィキ
  10. アプリコット - ストグラ まとめ @ウィキ
もっと見る

  • このWikiのTOPへ
  • 全ページ一覧
  • アットウィキTOP
  • 利用規約
  • プライバシーポリシー

2019 AtWiki, Inc.
