DynagenでCCIEを目指す

20100624 BGP local AS

最終更新:2010年07月06日 14:05

it_certification

- view
管理者のみ編集可
  • 目的
  • 構成
  • 検証1 local ASの設定
  • 検証2 AS PATHの確認

目的

  • BPG local-asの使い方を確認します。
  • 以下のシナリオを想定します。
    • R1はAS1からAS2の変更を計画しています。
    • ISP10はR1のAS番号変更に応じる事ができません。

構成

  • 設定概要
    • 初期設定はIPアドレスのみです。

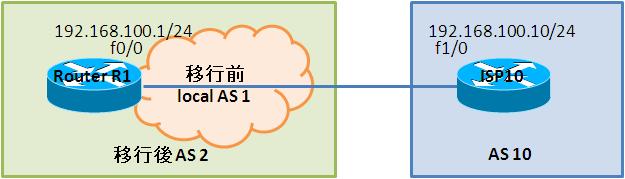

  • 構成図
  • netファイル
model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = ISP10 f0/0

	[[ROUTER ISP10]]
  • 初期設定 R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.100.1 255.255.255.0
 duplex auto
 speed auto
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end
  • 初期設定 ISP10
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname ISP10
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 10.10.10.10 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.100.10 255.255.255.0
 duplex auto
 speed auto
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

検証1 local ASの設定

  • local ASの設定
R1のlocal ASとISP10の間で、eBGP neighborを確立します。
R1(config)#ip route 10.10.10.10 255.255.255.255 192.168.100.10
R1(config)#
R1(config)#
R1(config)#
R1(config)#router bgp 2
R1(config-router)#neighbor 10.10.10.10 remote-as 10
R1(config-router)#neighbor 10.10.10.10 local-as 1
R1(config-router)#neighbor 10.10.10.10 update-source Loopback 0
R1(config-router)#neighbor 10.10.10.10 ebgp-multihop
R1(config-router)#
R1(config-router)#network 1.1.1.1 mask 255.255.255.255

ISP10(config)#ip route 1.1.1.1 255.255.255.255 192.168.100.1
ISP10(config)#
ISP10(config)#
ISP10(config)#
ISP10(config)#router bgp 10
ISP10(config-router)#neighbor 1.1.1.1 remote-as 1
ISP10(config-router)#neighbor 1.1.1.1 update-source Loopback 0
ISP10(config-router)#neighbor 1.1.1.1 ebgp-multihop
ISP10(config-router)#
ISP10(config-router)#network 10.10.10.10 mask 255.255.255.255

  • BGP neighborの確認
R1, ISP10間でBGP neighborが確立された事を確認します。
R1#show ip bgp summary
BGP router identifier 1.1.1.1, local AS number 2
BGP table version is 4, main routing table version 4
2 network entries using 202 bytes of memory
2 path entries using 96 bytes of memory
2 BGP path attribute entries using 120 bytes of memory
1 BGP AS-PATH entries using 24 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 442 total bytes of memory
BGP activity 2/0 prefixes, 2/0 paths, scan interval 60 secs

Neighbor        V    AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
10.10.10.10     4    10       6       6        4    0    0 00:01:07        1
R1#

検証2 AS PATHの確認

  • AS PATHの確認
AS PATHを確認します。local ASを使用した場合は、local ASであるAS1を経由したかのように、AS PATHが定義されます。
R1#show ip bgp
BGP table version is 4, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 1.1.1.1/32       0.0.0.0                  0         32768 i
r> 10.10.10.10/32   10.10.10.10              0             0 1 10 i
R1#

ISP10#show ip bgp
BGP table version is 4, local router ID is 10.10.10.10
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
r> 1.1.1.1/32       1.1.1.1                  0             0 1 2 i
*> 10.10.10.10/32   0.0.0.0                  0         32768 i
ISP10#

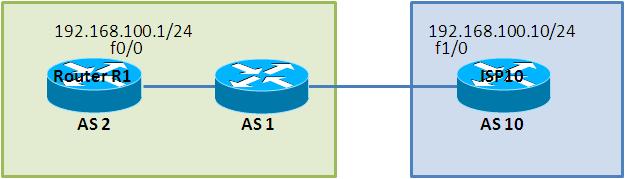

  • 論理図
local ASを使用した場合は、下記論理図のようにAS PATHが取り扱われます。
