anti spoofing

最終更新:2010年10月31日 13:09

it_certification

- view
管理者のみ編集可
  • 1. 目的
  • 2. 構成
    • 2.1. 設定概要
    • 2.2. 構成図
    • 2.3. netファイル
    • 2.4. 初期設定
    • 2.5. サーバ側 ルーティング設定
  • 3. [検証] 設定確認
    • 3.1. ping送信
    • 3.2. キャプチャ結果の確認
  • 4. [検証] ACLによるspoofing対策
    • 4.1. ACLの設定
    • 4.2. ping送信
    • 4.3. ログによる確認
    • 4.4. キャプチャ結果の確認
  • 5. [検証] uRPFによるspoofing対策
    • 5.1. 概要
    • 5.2. uRPFの設定
    • 5.3. ping送信
    • 5.4. キャプチャ結果の確認
  • 6. [検証] uRPFとACLの併用
    • 6.1. uRPFとACLの設定
    • 6.2. ping送信
    • 6.3. ログによる確認
    • 6.4. キャプチャ結果の確認

1. 目的

  • Cisco IOSを使用したspoofing対策について考察します。

2. 構成

2.1. 設定概要

  • 初期設定はIPアドレスのみです。
  • Guest OS側には、hpingがインストールされているものとします。hpingはyumで簡単にインストールする事ができます。

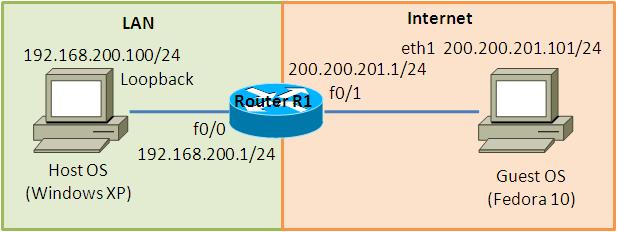

2.2. 構成図

2.3. netファイル

model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = NIO_gen_eth:\Device\NPF_{8B89D910-5ED3-4A43-9DE9-6A272A3D7592}
		f1/0 = NIO_gen_eth:\Device\NPF_{5933302A-7AAA-475C-A8FE-A6B82B0C0F98}

2.4. 初期設定

  • R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
no ip domain lookup
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
 ip address 192.168.200.1 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 200.200.201.1 255.255.255.0
 duplex auto
 speed auto
!
ip http server
ip classless
!
!
no cdp run
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

2.5. サーバ側 ルーティング設定

  • Host OS
route add 200.200.201.0 mask 255.255.255.0 192.168.200.1
route add 172.16.0.0 mask 255.255.255.0 192.168.200.1
  • Guest OS
route add -net 192.168.200.0/24 gw 200.200.201.1

3. [検証] 設定確認

3.1. ping送信

Guest OS側で送信元IPアドレスを偽装したパケットが、デフォルトの設定ではHost OSまで届いてしまっている事を確認します。
hping3を使用して送信元IPアドレスを偽装したpingをHost OSへ送信します。
[root@localhost ~]# hping3 192.168.200.100 --icmptype 8 --spoof 172.16.0.1
HPING 192.168.200.100 (eth1 192.168.200.100): icmp mode set, 28 headers + 0 data bytes
^C
--- 192.168.200.100 hping statistic ---
5 packets tramitted, 0 packets received, 100% packet loss
round-trip min/avg/max = 0.0/0.0/0.0 ms
[root@localhost ~]#

3.2. キャプチャ結果の確認

ルータFa0/0で上記パケットをキャプチャし、送信元IPアドレスを偽装したpingがHost OSまで届いてしまっている事を確認します。
#ref error :ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (100%)
;

4. [検証] ACLによるspoofing対策

4.1. ACLの設定

spoofing対策の最も単純な実装はACLの設定です。インターネット側のI/Fで送信元がプライベートアドレスであるパケットを全て遮断します。
Fa1/0 in方向で、送信元がプライベートアドレスであるものを拒否します。
R1(config)#ip access-list standard SPOOF_GUARD
R1(config-std-nacl)#deny 10.0.0.0 0.255.255.255 log
R1(config-std-nacl)#deny 172.16.0.0 0.15.255.255 log
R1(config-std-nacl)#deny 192.168.0.0 0.0.255.255 log
R1(config-std-nacl)#permit any log
R1(config-std-nacl)#exit
R1(config)#
R1(config)#
R1(config)#logging buffered 4096
R1(config)#
R1(config)#
R1(config)#interface FastEthernet 1/0
R1(config-if)#ip access-group SPOOF_GUARD in

4.2. ping送信

送信元を偽装したpingと正常なpingをguest OSからHost OSへ送信します。
[root@localhost ~]# hping3 192.168.200.100 --icmptype 8 --spoof 172.16.0.1
HPING 192.168.200.100 (eth1 192.168.200.100): icmp mode set, 28 headers + 0 data bytes
^C
--- 192.168.200.100 hping statistic ---
5 packets tramitted, 0 packets received, 100% packet loss
round-trip min/avg/max = 0.0/0.0/0.0 ms
[root@localhost ~]#
[root@localhost ~]#
[root@localhost ~]# hping3 192.168.200.100 --icmptype 8
HPING 192.168.200.100 (eth1 192.168.200.100): icmp mode set, 28 headers + 0 data bytes
len=28 ip=192.168.200.100 ttl=127 id=49051 icmp_seq=0 rtt=20.0 ms
len=28 ip=192.168.200.100 ttl=127 id=49075 icmp_seq=1 rtt=0.0 ms
len=28 ip=192.168.200.100 ttl=127 id=49100 icmp_seq=2 rtt=10.0 ms
^C
--- 192.168.200.100 hping statistic ---
3 packets tramitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 10.0/10.0/20.0 ms
[root@localhost ~]#

4.3. ログによる確認

送信元を偽装したpingは遮断されるものの正常なpingはHost OSまで届いている事を、ログから読み取ります。
R1#
*Mar  1 01:05:48.579: %SEC-6-IPACCESSLOGS: list SPOOF_GUARD denied 172.16.0.1 1 packet
*Mar  1 01:06:01.223: %SEC-6-IPACCESSLOGS: list SPOOF_GUARD permitted 200.200.201.101 1 packet
R1#

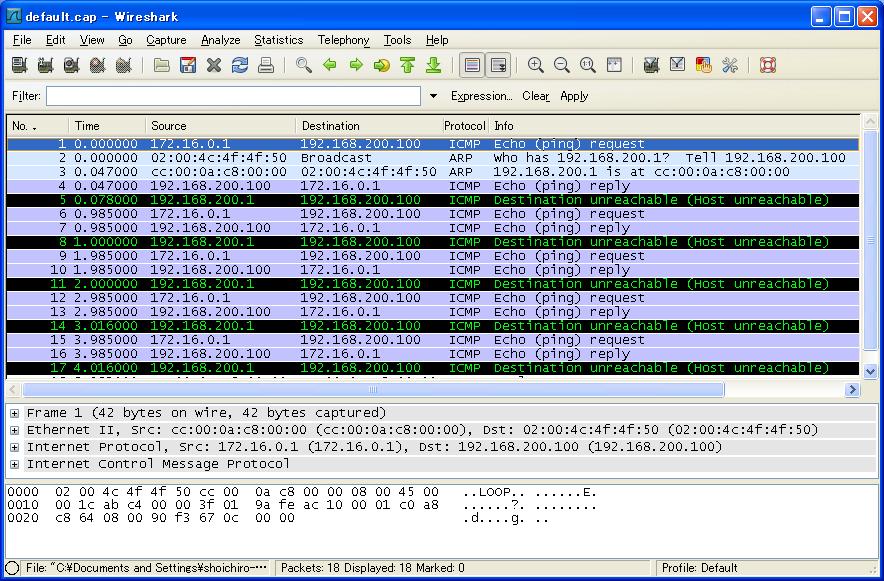

4.4. キャプチャ結果の確認

ルータFa0/0で上記パケットをキャプチャし、送信元を偽装したpingは遮断されるものの正常なpingはHost OSまで届いている事を確認します。
#ref error :ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (100%)
;

5. [検証] uRPFによるspoofing対策

5.1. 概要

uRPFチェックを行った結果、送信元IPアドレスが偽装されている可能性があると判断した場合、パケットを破棄する事ができます。設定は以下の通りです。
Router(config-if)#ip verify unicast source reachable-via <I/F> <許容範囲>

項目 設定 詳細
I/F any Source is reachable via any interface. どのI/Fからのパケットも許可します。インターネット側の経路が冗長化されており、いつもuRPFチェックが成功するとは限らない場合は、こちらを指定します。
rx Source is reachable via interface on which packet was received. uRPFチェックに成功するI/Fからのパケットのみ許可します。
許可方法 <1-199> A standard IP access list number. ACLに合致したパケットはuRPFチェックを実施せずにパケットを転送します。uRPFチェックを実施しないパケットを増やす事によってCPU節約を図る事ができます。
<1300-2699> A standard IP expanded access list number. ACLに合致したパケットはuRPFチェックを実施せずにパケットを転送します。uRPFチェックを実施しないパケットを増やす事によってCPU節約を図る事ができます。
allow-default Allow default route to match when checking source address. uRPFチェックに成功したパケットのみを転送します(デフォルト)
allow-self-ping Allow router to ping itself (opens vulnerability in verification). ルータから送信元へのping成功するパケットのみを転送します。


5.2. uRPFの設定

uRPFチェックによってspoofing対策を行う設定を投入します。また、「4. [検証] ACLによるspoofing対策」の設定を削除します。
R1(config)#interface FastEthernet 1/0
R1(config-if)#no ip access-group SOURCE_GUARD in
R1(config-if)#ip verify unicast source reachable-via rx

5.3. ping送信

送信元を偽装したpingと正常なpingをguest OSからHost OSへ送信します。
[root@localhost ~]# hping3 192.168.200.100 --icmptype 8 --spoof 172.16.0.1
HPING 192.168.200.100 (eth1 192.168.200.100): icmp mode set, 28 headers + 0 data bytes
^C
--- 192.168.200.100 hping statistic ---
4 packets tramitted, 0 packets received, 100% packet loss
round-trip min/avg/max = 0.0/0.0/0.0 ms
[root@localhost ~]#
[root@localhost ~]#
[root@localhost ~]# hping3 192.168.200.100 --icmptype 8
HPING 192.168.200.100 (eth1 192.168.200.100): icmp mode set, 28 headers + 0 data bytes
len=28 ip=192.168.200.100 ttl=127 id=54012 icmp_seq=0 rtt=20.0 ms
len=28 ip=192.168.200.100 ttl=127 id=54037 icmp_seq=1 rtt=10.0 ms
len=28 ip=192.168.200.100 ttl=127 id=54062 icmp_seq=2 rtt=10.0 ms
^C
--- 192.168.200.100 hping statistic ---
3 packets tramitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 10.0/13.3/20.0 ms
[root@localhost ~]#

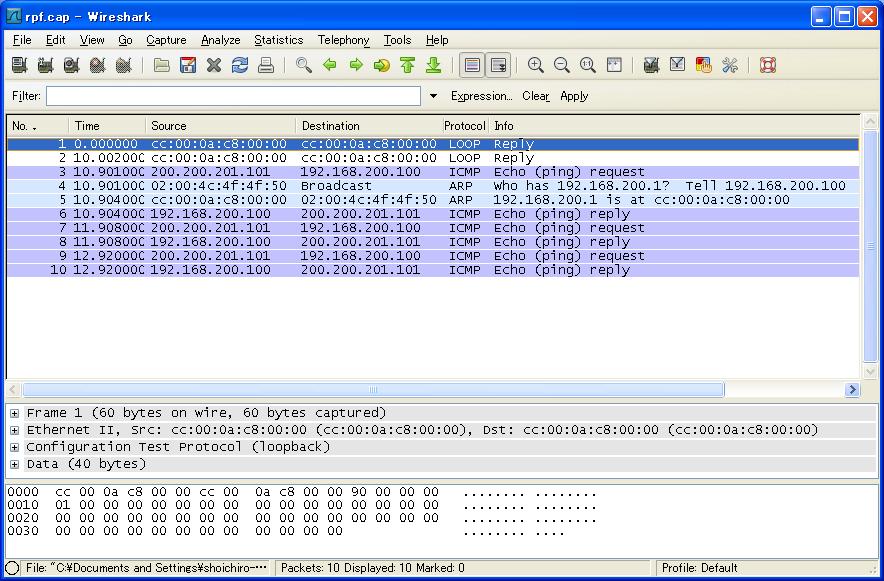

5.4. キャプチャ結果の確認

ルータFa0/0で上記パケットをキャプチャし、送信元を偽装したpingは遮断されるものの正常なpingはHost OSまで届いている事を確認します。
#ref error :ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (100%)
;

6. [検証] uRPFとACLの併用

6.1. uRPFとACLの設定

ACLに合致したものはuRPFチェックの対象外にする事ができます。ルータの場合はあまり効果がありませんが、スイッチならばACLはハードウェアベースで処理されるため、CPU負荷を削減する事ができます。
現実的な設定ではありませんが、172.16.0.1のみをuRPFチェックの対象外にする設定を投入し動作確認を行います。
R1(config)#access-list 1 permit host 172.16.0.1 log
R1(config)#access-list 1 deny any log
R1(config)#
R1(config)#
R1(config)#interface FastEthernet 1/0
R1(config-if)#no ip verify unicast source reachable-via rx
R1(config-if)#ip verify unicast source reachable-via rx 1

6.2. ping送信

送信元が172.16.0.1のpingと送信元が172.16.0.2のpingを送信します。
[root@localhost ~]# hping3 192.168.200.100 --icmptype 8 --spoof 172.16.0.1
HPING 192.168.200.100 (eth1 192.168.200.100): icmp mode set, 28 headers + 0 data bytes
^C
--- 192.168.200.100 hping statistic ---
4 packets tramitted, 0 packets received, 100% packet loss
round-trip min/avg/max = 0.0/0.0/0.0 ms
[root@localhost ~]#
[root@localhost ~]#
[root@localhost ~]# hping3 192.168.200.100 --icmptype 8 --spoof 172.16.0.2
HPING 192.168.200.100 (eth1 192.168.200.100): icmp mode set, 28 headers + 0 data bytes
^C
--- 192.168.200.100 hping statistic ---
4 packets tramitted, 0 packets received, 100% packet loss
round-trip min/avg/max = 0.0/0.0/0.0 ms
[root@localhost ~]#


6.3. ログによる確認

送信元を偽装したpingがルータまで届いている事を、ログから確認します。
R1#
*Mar  1 01:15:12.707: %SEC-6-IPACCESSLOGS: list 1 permitted 172.16.0.1 1 packet
*Mar  1 01:15:19.791: %SEC-6-IPACCESSLOGS: list 1 denied 172.16.0.2 1 packet
R1#

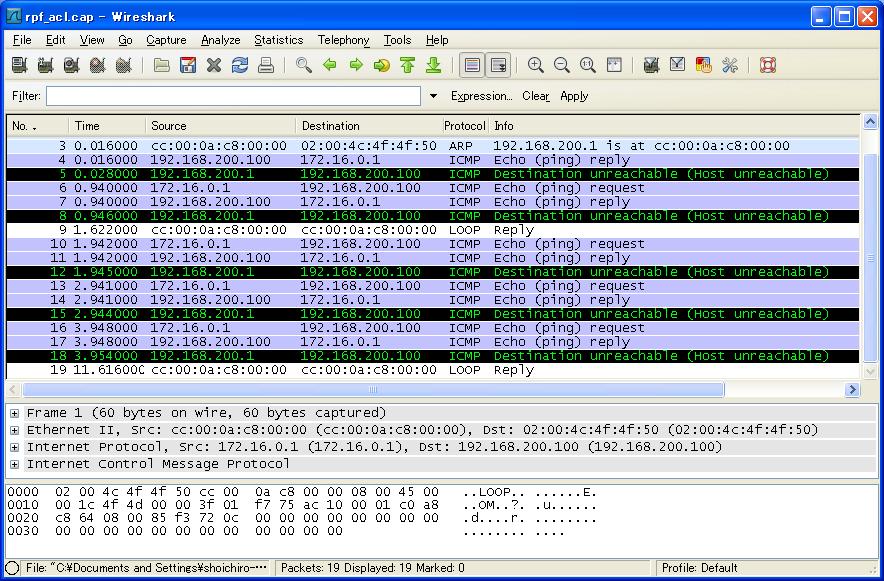

6.4. キャプチャ結果の確認

ルータFa0/0で上記パケットをキャプチャし、送信元が172.16.0.1であるpingのみが転送されている事を確認します。
#ref error :ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (100%)
;
