Discard Eligible List

最終更新:2010年11月25日 21:13

it_certification

- view
管理者のみ編集可
  • 1. 目的
  • 2. 構成
    • 2.1. 設定概要
    • 2.2. 構成図
    • 2.3. netファイル
    • 2.4. 初期設定
    • 2.5. サーバ側 ルーティング設定
  • 3. [検証] 基本設定
    • 3.1. 基本設定の投入
    • 3.2. 輻輳状態の作成
    • 3.3. ping送信
    • 3.4. DEビットの確認

1. 目的

  • Frame Relayにおけるde-listの設定方法について確認します。

2. 構成

2.1. 設定概要

  • Host OS側でApacheを起動させます。
  • R1, R2間はframe-relayで接続します。
  • R1, R2はOSPFでルーティングします。

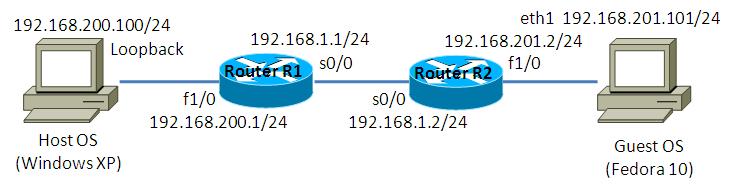

2.2. 構成図

2.3. netファイル

model = 3620

[localhost]

    [[3620]]
        image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
        ram = 128

    [[ROUTER R1]]
 		 f1/0 = NIO_gen_eth:\Device\NPF_{8B89D910-5ED3-4A43-9DE9-6A272A3D7592}
        s0/0 = SW 0

    [[FRSW SW]]
        0:100 = 1:100

    [[ROUTER R2]]
		 f1/0 = NIO_gen_eth:\Device\NPF_{5933302A-7AAA-475C-A8FE-A6B82B0C0F98}
        s0/0 = SW 1

2.4. 初期設定

  • R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Serial0/0
 ip address 192.168.1.1 255.255.255.0
 encapsulation frame-relay
 ip ospf network broadcast
 serial restart-delay 0
 frame-relay map ip 192.168.1.2 100 broadcast
!
interface Serial0/1
 no ip address
 shutdown
 serial restart-delay 0
!
interface Serial0/2
 no ip address
 shutdown
 serial restart-delay 0
!
interface Serial0/3
 no ip address
 shutdown
 serial restart-delay 0
!
interface FastEthernet1/0
 ip address 192.168.200.1 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 passive-interface default
 no passive-interface Serial0/0
 network 192.168.1.1 0.0.0.0 area 0
 network 192.168.200.1 0.0.0.0 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

  • R2
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Serial0/0
 ip address 192.168.1.2 255.255.255.0
 encapsulation frame-relay
 ip ospf network broadcast
 serial restart-delay 0
 frame-relay map ip 192.168.1.1 100 broadcast
!
interface Serial0/1
 no ip address
 shutdown
 serial restart-delay 0
!
interface Serial0/2
 no ip address
 shutdown
 serial restart-delay 0
!
interface Serial0/3
 no ip address
 shutdown
 serial restart-delay 0
!
interface FastEthernet1/0
 ip address 192.168.201.2 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 passive-interface default
 no passive-interface Serial0/0
 network 192.168.1.2 0.0.0.0 area 0
 network 192.168.201.2 0.0.0.0 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

2.5. サーバ側 ルーティング設定

  • Host OS
route add 192.168.201.0 mask 255.255.255.0 192.168.200.1
  • Guest OS
route add -net 192.168.200.0/24 gw 192.168.201.2

3. [検証] 基本設定

3.1. 基本設定の投入

宛先が192.168.1.0/24であるICMPに対して、DEビットを付加する設定を投入します。
R1(config)#access-list 100 permit icmp any 192.168.1.0 0.0.0.255 log
R1(config)#
R1(config)#frame-relay de-list 1 protocol ip list 100
R1(config)#
R1(config)#interface Serial 0/0
R1(config-if)#frame-relay de-group 1 100

3.2. 輻輳状態の作成

DEビットが付加される事を確認するために、frame-relay網内で輻輳状態を作ります。

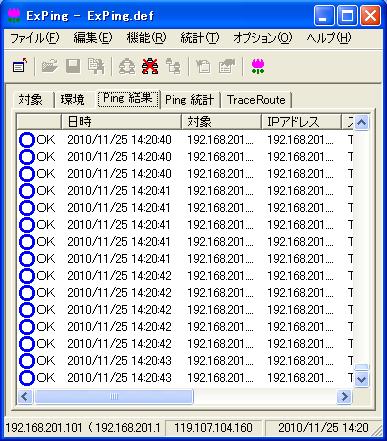

Host OSからGuest OSに向けて、ExPingでpingを送信して下さい。パケットサイズを大きめに設定すると輻輳状態が作りやすいです。
#ref error :ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (100%)
;

3.3. ping送信

R1からR2に向けてpingを送信します。輻輳させるために、sizeとrepeatは大きめに設定して下さい。
R1#ping 192.168.1.2 repeat 100 size 1500

Type escape sequence to abort.
Sending 100, 1500-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:
!!!!!!!!!!!!!!
*Mar  1 00:10:26.687: %SEC-6-IPACCESSLOGDP: list 100 permitted icmp 192.168.1.1 -> 192.168.1.2 (0/0), 1 packet!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Success rate is 100 percent (100/100), round-trip min/avg/max = 28/88/156 ms
R1#

3.4. DEビットの確認

de-listに合致する上記pingに対して、DEビットが付加された事を確認します。
show frame-relay pvcコマンドでDEビットが付加されたパケット数が確認できます。
R1#show frame-relay pvc

PVC Statistics for interface Serial0/0 (Frame Relay DTE)

              Active     Inactive      Deleted       Static
  Local          1            0            0            0
  Switched       0            0            0            0
  Unused         0            0            0            0

DLCI = 100, DLCI USAGE = LOCAL, PVC STATUS = ACTIVE, INTERFACE = Serial0/0

  input pkts 16424         output pkts 26670        in bytes 2474825
  out bytes 15246924       dropped pkts 0           in pkts dropped 0
  out pkts dropped 0                out bytes dropped 0
  in FECN pkts 0           in BECN pkts 0           out FECN pkts 0
  out BECN pkts 0          in DE pkts 0             out DE pkts 500 <- DEビットが付加された出力パケット数を確認します。
  out bcast pkts 70        out bcast bytes 5832
  5 minute input rate 45000 bits/sec, 20 packets/sec
  5 minute output rate 176000 bits/sec, 36 packets/sec
  pvc create time 00:12:56, last time pvc status changed 00:11:28
R1#

R2#show frame-relay pvc

PVC Statistics for interface Serial0/0 (Frame Relay DTE)

              Active     Inactive      Deleted       Static
  Local          1            0            0            0
  Switched       0            0            0            0
  Unused         0            0            0            0

DLCI = 100, DLCI USAGE = LOCAL, PVC STATUS = ACTIVE, INTERFACE = Serial0/0

  input pkts 26672         output pkts 16426        in bytes 15247092
  out bytes 2474993        dropped pkts 0           in pkts dropped 0
  out pkts dropped 0                out bytes dropped 0
  in FECN pkts 0           in BECN pkts 0           out FECN pkts 0
  out BECN pkts 0          in DE pkts 500           out DE pkts 0 <- DEビットが付加された入力パケット数を確認します。
  out bcast pkts 64        out bcast bytes 5380
  5 minute input rate 156000 bits/sec, 31 packets/sec
  5 minute output rate 41000 bits/sec, 16 packets/sec
  pvc create time 00:11:38, last time pvc status changed 00:10:16
R2#
