DynagenでCCIEを目指す

Compress

最終更新:2010年11月28日 20:30

it_certification

- view
管理者のみ編集可
  • 1. 目的
  • 2. 構成
    • 2.1. 設定概要
    • 2.2. 構成図
    • 2.3. netファイル
    • 2.4. 初期設定
    • 2.5. サーバ側 ルーティング設定
  • 3. [検証] TCP header 圧縮
    • 3.1. 設定投入
    • 3.2. 設定確認
  • 4. [検証] RTP header 圧縮
    • 4.1. 設定投入
    • 4.2. 設定確認

1. 目的

  • 圧縮の設定について確認します。

2. 構成

2.1. 設定概要

  • Host OS側でApacheを起動させます。
  • R1, R2間はframe-relayで接続します。
  • R1, R2はOSPFでルーティングします。

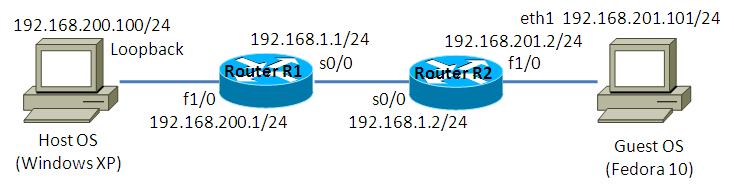

2.2. 構成図

2.3. netファイル

model = 3620

[localhost]

    [[3620]]
        image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
        ram = 128

    [[ROUTER R1]]
 		 f1/0 = NIO_gen_eth:\Device\NPF_{8B89D910-5ED3-4A43-9DE9-6A272A3D7592}
        s0/0 = SW 0

    [[FRSW SW]]
        0:100 = 1:100

    [[ROUTER R2]]
		 f1/0 = NIO_gen_eth:\Device\NPF_{5933302A-7AAA-475C-A8FE-A6B82B0C0F98}
        s0/0 = SW 1

2.4. 初期設定

  • R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Serial0/0
 ip address 192.168.1.1 255.255.255.0
 encapsulation frame-relay
 ip ospf network broadcast
 serial restart-delay 0
 frame-relay map ip 192.168.1.2 100 broadcast
!
interface Serial0/1
 no ip address
 shutdown
 serial restart-delay 0
!
interface Serial0/2
 no ip address
 shutdown
 serial restart-delay 0
!
interface Serial0/3
 no ip address
 shutdown
 serial restart-delay 0
!
interface FastEthernet1/0
 ip address 192.168.200.1 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 passive-interface default
 no passive-interface Serial0/0
 network 192.168.1.1 0.0.0.0 area 0
 network 192.168.200.1 0.0.0.0 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

  • R2
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Serial0/0
 ip address 192.168.1.2 255.255.255.0
 encapsulation frame-relay
 ip ospf network broadcast
 serial restart-delay 0
 frame-relay map ip 192.168.1.1 100 broadcast
!
interface Serial0/1
 no ip address
 shutdown
 serial restart-delay 0
!
interface Serial0/2
 no ip address
 shutdown
 serial restart-delay 0
!
interface Serial0/3
 no ip address
 shutdown
 serial restart-delay 0
!
interface FastEthernet1/0
 ip address 192.168.201.2 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 passive-interface default
 no passive-interface Serial0/0
 network 192.168.1.2 0.0.0.0 area 0
 network 192.168.201.2 0.0.0.0 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

2.5. サーバ側 ルーティング設定

  • Host OS
route add 192.168.201.0 mask 255.255.255.0 192.168.200.1
  • Guest OS
route add -net 192.168.200.0/24 gw 192.168.201.2

3. [検証] TCP header 圧縮

3.1. 設定投入

TCP10880のTCP headerを圧縮設定するをR1 s0/0に投入します。
R1(config)#ip access-list extended ACL_10880
R1(config-ext-nacl)#permit tcp any eq 10880 any
R1(config-ext-nacl)#exit
R1(config)#
R1(config)#
R1(config)#class-map CLASS_10880
R1(config-cmap)#match access-group name ACL_10880
R1(config-cmap)#exit
R1(config)#
R1(config)#policy-map POLICY_S00_OUT
R1(config-pmap)#class CLASS_10880
R1(config-pmap-c)#compression header ip tcp
R1(config-pmap-c)#exit
R1(config-pmap)#exit
R1(config)#
R1(config)#interface Serial 0/0
R1(config-if)#service-policy output POLICY_S00_OUT
R1(config-if)#

3.2. 設定確認

Guest OSで以下のwgetコマンドを実施し、HTTP通信を発生させます。
[root@localhost ~]# wget http://192.168.200.100:10880/large.html

show policy-map interfaceコマンドによって設定を確認します。
HTTP通信がCLASS_10880にマッチしている事を確認します。但し、圧縮されたパケットは1つもありませんでした。検証に失敗した理由が分かり次第、このページを修正したいと思います。
R1#show policy-map interface Serial 0/0

 Serial0/0

  Service-policy output: POLICY_S00_OUT

    Class-map: CLASS_10880 (match-all)
      26814 packets, 15210387 bytes
      5 minute offered rate 329000 bps, drop rate 0 bps
      Match: access-group name ACL_10880
      compress:
          header ip tcp
          TCP compression:
          Sent: 26797 total, 0 compressed, <- 圧縮されたパケット数を確認できます。
                0 bytes saved, 15099607 bytes sent
                1.00 efficiency improvement factor
                99% hit ratio, five minute miss rate 0 misses/sec, 0 max
                rate 326000 bps


    Class-map: class-default (match-any)
      330 packets, 16221 bytes
      5 minute offered rate 0 bps, drop rate 0 bps
      Match: any
R1#

4. [検証] RTP header 圧縮

4.1. 設定投入

RTP headerを圧縮設定するをR1 s0/0に投入します。
R1(config)#class-map CLASS_RTP
R1(config-cmap)#match protocol rtp audio
R1(config-cmap)#exit
R1(config)#
R1(config)#
R1(config)#policy-map POLICY_S00_OUT
R1(config-pmap)#class CLASS_RTP
R1(config-pmap-c)#compression header ip rtp
R1(config-pmap-c)#^Z

4.2. 設定確認

show policy-map interfaceコマンドによって設定を確認します。
R1#show policy-map interface Serial 0/0

 Serial0/0

  Service-policy output: POLICY_S00_OUT

    Class-map: CLASS_10880 (match-all)
      21 packets, 12456 bytes
      5 minute offered rate 0 bps, drop rate 0 bps
      Match: access-group name ACL_10880
      compress:
          header ip tcp
          TCP compression:
          Sent: 20 total, 0 compressed,
                0 bytes saved, 12308 bytes sent
                1.00 efficiency improvement factor
                95% hit ratio, five minute miss rate 0 misses/sec, 0 max
                rate 0 bps


    Class-map: CLASS_RTP (match-all)
      0 packets, 0 bytes
      5 minute offered rate 0 bps, drop rate 0 bps
      Match: protocol rtp audio
      compress:
          header ip rtp                <- RTP headerを圧縮する設定が投入されている事を確認します。
          UDP/RTP compression:
          Sent: 0 total, 0 compressed,
                0 bytes saved, 0 bytes sent
                rate 0 bps


    Class-map: class-default (match-any)
      72 packets, 3528 bytes
      5 minute offered rate 0 bps, drop rate 0 bps
      Match: any
R1#
