1. 目的

  • Policingの設定について確認します。

2. 構成

2.1. 設定概要

  • Host OS側でApacheを起動させます。
  • R1, R2間はframe-relayで接続します。
  • R1, R2はOSPFでルーティングします。

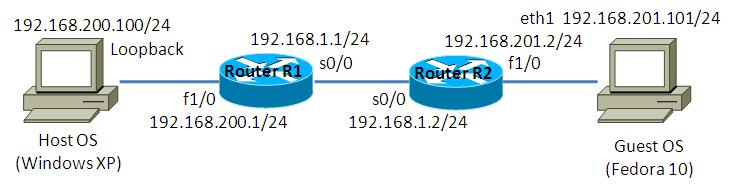

2.2. 構成図

2.3. netファイル

model = 3620

[localhost]

    [[3620]]
        image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
        ram = 128

    [[ROUTER R1]]
 		 f1/0 = NIO_gen_eth:\Device\NPF_{8B89D910-5ED3-4A43-9DE9-6A272A3D7592}
        s0/0 = SW 0

    [[FRSW SW]]
        0:100 = 1:100

    [[ROUTER R2]]
		 f1/0 = NIO_gen_eth:\Device\NPF_{5933302A-7AAA-475C-A8FE-A6B82B0C0F98}
        s0/0 = SW 1

2.4. 初期設定

  • R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Serial0/0
 ip address 192.168.1.1 255.255.255.0
 encapsulation frame-relay
 ip ospf network broadcast
 serial restart-delay 0
 frame-relay map ip 192.168.1.2 100 broadcast
!
interface Serial0/1
 no ip address
 shutdown
 serial restart-delay 0
!
interface Serial0/2
 no ip address
 shutdown
 serial restart-delay 0
!
interface Serial0/3
 no ip address
 shutdown
 serial restart-delay 0
!
interface FastEthernet1/0
 ip address 192.168.200.1 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 passive-interface default
 no passive-interface Serial0/0
 network 192.168.1.1 0.0.0.0 area 0
 network 192.168.200.1 0.0.0.0 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

  • R2
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Serial0/0
 ip address 192.168.1.2 255.255.255.0
 encapsulation frame-relay
 ip ospf network broadcast
 serial restart-delay 0
 frame-relay map ip 192.168.1.1 100 broadcast
!
interface Serial0/1
 no ip address
 shutdown
 serial restart-delay 0
!
interface Serial0/2
 no ip address
 shutdown
 serial restart-delay 0
!
interface Serial0/3
 no ip address
 shutdown
 serial restart-delay 0
!
interface FastEthernet1/0
 ip address 192.168.201.2 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 passive-interface default
 no passive-interface Serial0/0
 network 192.168.1.2 0.0.0.0 area 0
 network 192.168.201.2 0.0.0.0 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

2.5. サーバ側 ルーティング設定

  • Host OS
route add 192.168.201.0 mask 255.255.255.0 192.168.200.1
  • Guest OS
route add -net 192.168.200.0/24 gw 192.168.201.2

3. [検証] One Token Bucket

3.1. 設定投入

R1 s0/0において、shapingを行う設定を投入します。
R1(config)#policy-map POLICY_S00_OUT
R1(config-pmap)#class class-default
R1(config-pmap-c)#police 20000
R1(config-pmap-c-police)#conform-action transmit
R1(config-pmap-c-police)#exit
R1(config-pmap-c)#exit
R1(config-pmap)#exit
R1(config)#
R1(config)#
R1(config)#interface Serial 0/0
R1(config-if)#service-policy output POLICY_S00_OUT
R1(config-if)#exit
R1(config)#^Z

3.2. 送信速度の確認

Guest OS上で、以下のwgetコマンドを実行します。帯域が2Kbpsに抑えられている事を確認します。
[root@localhost ~]# wget -O /dev/null http://192.168.200.100:10880/large.html
--2010-11-29 12:03:33--  http://192.168.200.100:10880/large.html
Connecting to 192.168.200.100:10880... connected.
HTTP request sent, awaiting response... 200 OK
Length: 23016000 (22M) [text/html]
Saving to: `/dev/null'

 0% [                                                 ] 55,761      1.93K/s  eta 3h 30m

4. [検証] Two Token Bucket

4.1. 設定投入

2段階のshapingの設定をRa s0/0に投入します。
CARと異なり、複数のアクションを定義する事ができます。以下の例は、exceed-actionとして、ip precedence 1をマークするだけでなく、DB bitを付加する処理を実施します。
また、violate-actionを定義できるのもCARとの違いです。
R1(config)#policy-map POLICY_S00_OUT
R1(config-pmap)#class class-default
R1(config-pmap-c)#police 20000 2000 1000
R1(config-pmap-c-police)#conform-action transmit
R1(config-pmap-c-police)#exceed-action set-prec-transmit 1
R1(config-pmap-c-police)#exceed-action set-frde-transmit
R1(config-pmap-c-police)#violate-action drop

4.2. 送信速度の確認

Guest OS上で、以下のwgetコマンドを実行します。2Kbps以上の速度がでている事を確認します。
[root@localhost ~]# wget -O /dev/null http://192.168.200.100:10880/large.html
--2010-11-29 12:03:33--  http://192.168.200.100:10880/large.html
Connecting to 192.168.200.100:10880... connected.
HTTP request sent, awaiting response... 200 OK
Length: 23016000 (22M) [text/html]
Saving to: `/dev/null'

 5% [=>                                               ] 1,283,436   2.29K/s  eta 91m 13s

4.3. 設定確認

show policy-map interfaceコマンドで、policingの設定を確認します。また、conformed, exceeded, violatedの各アクションが実施されたパケット数も確認する事ができます。
R1#show policy-map interface Serial 0/0

 Serial0/0

  Service-policy output: POLICY_S00_OUT

    Class-map: class-default (match-any)
      3979 packets, 2245536 bytes
      5 minute offered rate 33000 bps, drop rate 12000 bps
      Match: any
      police:
          cir 20000 bps, bc 2000 bytes, be 1000 bytes
        conformed 1623 packets, 924346 bytes; actions:
          transmit
        exceeded 1966 packets, 1135886 bytes; actions:
          set-prec-transmit 1
          set-frde-transmit
        violated 317 packets, 183732 bytes; actions:
          drop
        conformed 20000 bps, exceed 13000 bps, violate 12000 bps
R1#

show frame-relay pvcにより、DE bitが付加されたパケットが送信された事を確認します。
R1#show frame-relay pvc

PVC Statistics for interface Serial0/0 (Frame Relay DTE)

              Active     Inactive      Deleted       Static
  Local          1            0            0            0
  Switched       0            0            0            0
  Unused         0            0            0            0

DLCI = 100, DLCI USAGE = LOCAL, PVC STATUS = ACTIVE, INTERFACE = Serial0/0

  input pkts 2261          output pkts 2919         in bytes 131292
  out bytes 1650922        dropped pkts 0           in pkts dropped 0
  out pkts dropped 0                out bytes dropped 0
  in FECN pkts 0           in BECN pkts 0           out FECN pkts 0
  out BECN pkts 0          in DE pkts 0             out DE pkts 426 <- DE bitが付加されたパケット数
  out bcast pkts 20        out bcast bytes 1280
  5 minute input rate 1000 bits/sec, 3 packets/sec
  5 minute output rate 18000 bits/sec, 4 packets/sec
  pvc create time 00:18:08, last time pvc status changed 00:18:08
R1#

4.4. パケットキャプチャによる確認

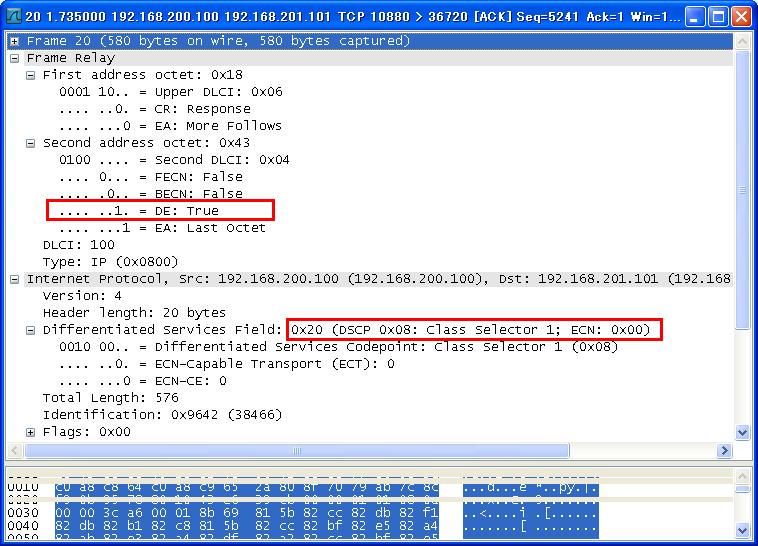

パケットキャプチャにより、ip precedenceが1であり、DE bitが付加されたパケットが存在する事を確認します。
以下はR2 s0/0でキャプチャを実施した結果です。
#ref error :ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (100%)
;
