ミラーポートの設定
最終更新：
it_certification
-
view
1. 目的
- ミラーポートの設定方法について確認します。
- ERSPANについては、対応機が入手困難であるため対象外とします。
2. 構成
2.1. 設定概要
- Dynagenによる検証が難しいため、Catalyst2960Gを使用して検証を行います。
- SPAN用のvlanとして、vlan 999を定義します。
2.2. 構成図
2.3. netファイル
実機使用
2.4. 初期設定
- SW01
! version 12.2 no service pad service timestamps debug uptime service timestamps log uptime no service password-encryption ! hostname SW01 ! enable secret 5 $1$EvWq$RczJv0xaKSM7J.T1zgil81 ! no aaa new-model system mtu routing 1500 ip subnet-zero ! no ip domain-lookup ! ! ! no file verify auto spanning-tree mode pvst spanning-tree extend system-id ! vlan internal allocation policy ascending ! interface GigabitEthernet0/1 switchport mode access switchport nonegotiate ! interface GigabitEthernet0/2 switchport trunk allowed vlan 1,999 switchport mode trunk switchport nonegotiate ! interface GigabitEthernet0/3 switchport mode access switchport nonegotiate ! interface GigabitEthernet0/4 ! interface GigabitEthernet0/5 ! interface GigabitEthernet0/6 ! interface GigabitEthernet0/7 ! interface GigabitEthernet0/8 ! interface GigabitEthernet0/9 ! interface GigabitEthernet0/10 ! interface GigabitEthernet0/11 ! interface GigabitEthernet0/12 ! interface GigabitEthernet0/13 ! interface GigabitEthernet0/14 ! interface GigabitEthernet0/15 ! interface GigabitEthernet0/16 ! interface GigabitEthernet0/17 ! interface GigabitEthernet0/18 ! interface GigabitEthernet0/19 ! interface GigabitEthernet0/20 ! interface GigabitEthernet0/21 ! interface GigabitEthernet0/22 ! interface GigabitEthernet0/23 ! interface GigabitEthernet0/24 ! interface Vlan1 ip address 192.168.1.1 255.255.255.0 no ip route-cache ! ip default-gateway 192.168.1.254 ip http server ! control-plane ! ! line con 0 line vty 0 4 password cisco login line vty 5 15 login ! end
- SW02
! version 12.2 no service pad service timestamps debug uptime service timestamps log uptime no service password-encryption ! hostname SW02 ! enable secret 5 $1$L4En$pZ9sHz6COnGDxZBgyEyw3. ! no aaa new-model system mtu routing 1500 ip subnet-zero ! no ip domain-lookup ! ! ! no file verify auto spanning-tree mode pvst spanning-tree extend system-id ! vlan internal allocation policy ascending ! interface GigabitEthernet0/1 switchport trunk allowed vlan 1,999 switchport mode trunk switchport nonegotiate ! interface GigabitEthernet0/2 switchport mode access switchport nonegotiate ! interface GigabitEthernet0/3 ! interface GigabitEthernet0/4 ! interface GigabitEthernet0/5 ! interface GigabitEthernet0/6 ! interface GigabitEthernet0/7 ! interface GigabitEthernet0/8 ! interface GigabitEthernet0/9 ! interface GigabitEthernet0/10 ! interface GigabitEthernet0/11 ! interface GigabitEthernet0/12 ! interface GigabitEthernet0/13 ! interface GigabitEthernet0/14 ! interface GigabitEthernet0/15 ! interface GigabitEthernet0/16 ! interface GigabitEthernet0/17 ! interface GigabitEthernet0/18 ! interface GigabitEthernet0/19 ! interface GigabitEthernet0/20 ! interface GigabitEthernet0/21 ! interface GigabitEthernet0/22 ! interface GigabitEthernet0/23 ! interface GigabitEthernet0/24 ! interface Vlan1 ip address 192.168.1.2 255.255.255.0 no ip route-cache ! ip default-gateway 192.168.1.254 ip http server ! control-plane ! ! line con 0 line vty 0 4 password cisco login line vty 5 15 login ! end
3. [検証] SPAN
3.1. 設定投入
SW01において、Gi0/1から入出力されるパケットをGi0/3へコピーする設定を投入します。
SW01(config)#monitor session 1 source interface GigabitEthernet 0/1 SW01(config)#monitor session 1 destination interface GigabitEthernet 0/3
3.2. 設定確認
設定を確認します。
SW01#show monitor session 1
Session 1
---------
Type : Local Session
Source Ports :
Both : Gi0/1
Destination Ports : Gi0/3
Encapsulation : Native
Ingress : Disabled
SW01#
3.3. パケットの送信およびキャプチャ結果の確認
SW01から192.168.1.10へpingを送信します。
SW01#ping 192.168.1.10 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.1.10, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms SW01#

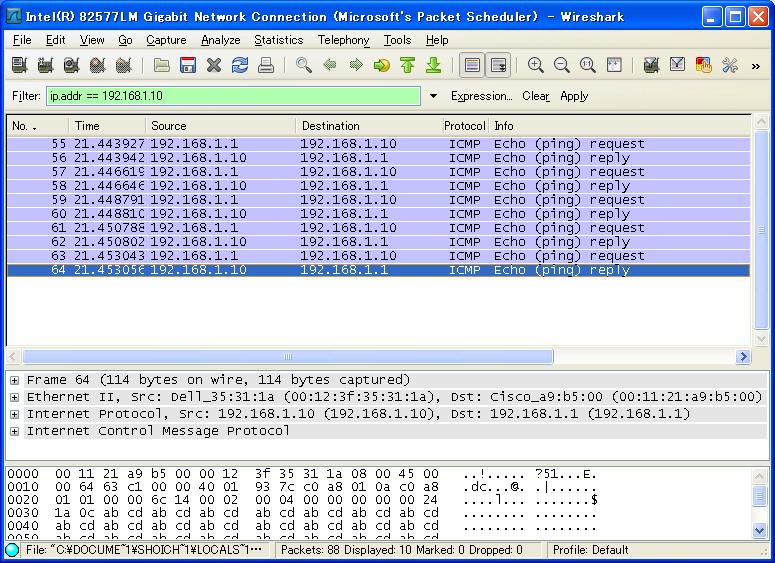

この時、Gi0/3に接続されたホストで採取したパケットは以下の通りです。
#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (100%)
;
4. [検証] RSPAN
4.1. 設定投入
SW01において、Gi0/1から入出力されるパケットをvlan 999へコピーします。
SW02において、vlan 999から受信したパケットをGi0/2へコピーします。
SW02において、vlan 999から受信したパケットをGi0/2へコピーします。
SW01(config)#no monitor session 1 source interface GigabitEthernet 0/1 SW01(config)#no monitor session 1 destination interface GigabitEthernet 0/3 SW01(config)#vlan 999 SW01(config-vlan)#remote-span SW01(config-vlan)#exit SW01(config)# SW01(config)#monitor session 1 source interface GigabitEthernet 0/1 SW01(config)#monitor session 1 destination remote vlan 999 SW02(config)#vlan 999 SW02(config-vlan)#remote-span SW02(config-vlan)#exit SW02(config)# SW02(config)#monitor session 1 source vlan 999 SW02(config)#monitor session 1 destination interface GigabitEthernet 0/2
4.2. 設定確認
設定を確認します。
SW01#show monitor session 1
Session 1
---------
Type : Remote Source Session
Source Ports :
Both : Gi0/1
Dest RSPAN VLAN : 999
SW01#
SW02#show monitor session 1
Session 1
---------
Type : Local Session
Source VLANs :
Both : 999
Destination Ports : Gi0/2
Encapsulation : Native
Ingress : Disabled
SW02#
3.3. パケットの送信およびキャプチャ結果の確認
SW01から192.168.1.10へpingを送信します。
SW01#ping 192.168.1.10 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.1.10, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms SW01#

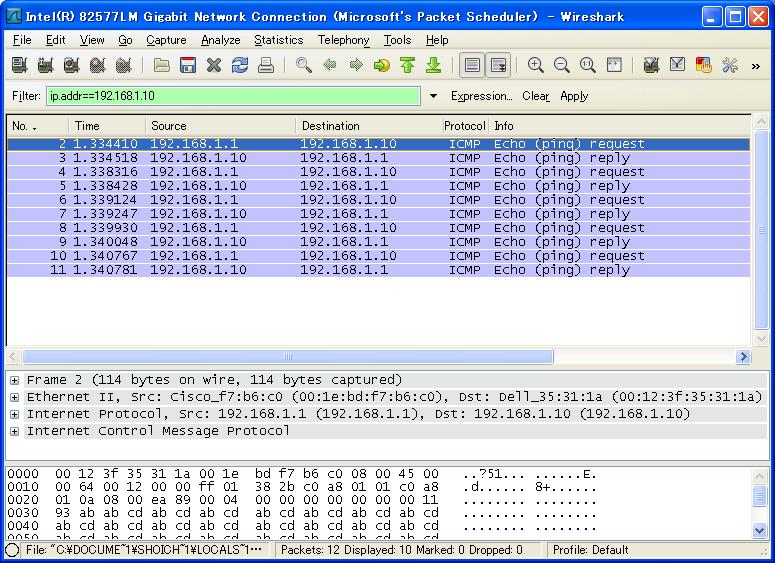

この時、SW02 Gi0/2に接続されたホストで採取したパケットは以下の通りです。
#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (100%)
;
