20100327 PIM sparse-mode スイッチオーバーの確認

最終更新:2010年04月03日 15:31

it_certification

- view
管理者のみ編集可
  • 目的
  • 構成
  • 検証1 スイッチオーバー無効の場合
  • 検証2 スイッチオーバー有効の場合

目的

  • マルチキャストにおける、スイッチオーバーの様子を確認します。

構成

  • 設定概要
    • Dynagen上のルータR4とWindows上のloopback adapterを接続します。
    • loopback adapterの設定方法は「トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続」を確認してください。
    • VLC media playerを用いて、loopback adapterをマルチキャストグループに参加させます。
    • OSPFでルーティングします。
    • 全ルータでマルチキャストを有効にします。
    • 全I/Fをspase-modeにします。
    • R3 loopback0をRPにします。
    • 全ルータでRPをstaicに設定します。
    • ラストホップルータR4でスイッチオーバーを無効にします。

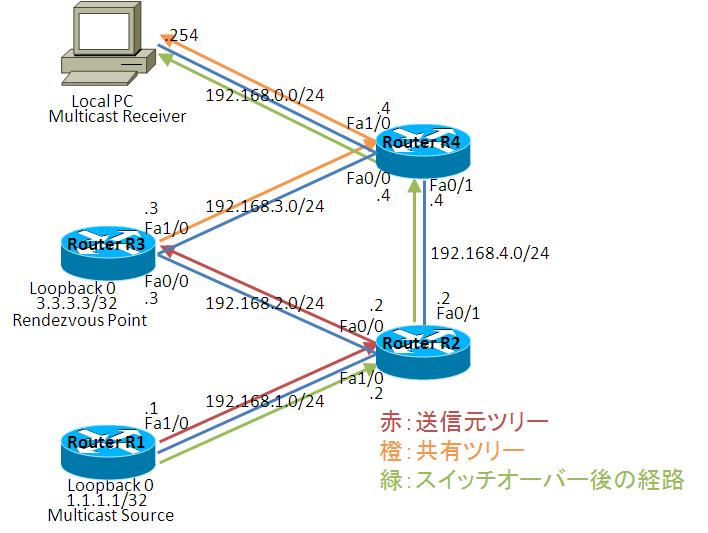

  • 構成図
  • netファイル
ghostios = True
sparsemem = True
model = 2621

[localhost]

    [[2621]]
        image = C:\Program Files\Dynamips\images\c2600-ipbasek9-mz.124-21.bin
        ram = 256

    [[ROUTER R1]]
    	slot 1 = NM-1FE-TX
    	f1/0 = R2 f1/0

    [[ROUTER R2]]
    	slot 1 = NM-1FE-TX
    	f0/0 = R3 f0/0
    	f0/1 = R4 f0/1

    [[ROUTER R3]]
    	f1/0 = R4 f0/0

    [[ROUTER R4]]
    	slot 1 = NM-1FE-TX
        f1/0 = NIO_gen_eth:\Device\NPF_{EEC4A317-FFD6-4B4A-9787-64BB3651D3B0}

  • R1
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 15
ip cef
!
!
!
!
no ip domain lookup
ip multicast-routing
!
!
!
!
!
!
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
 ip pim sparse-mode
!
interface FastEthernet0/0
 no ip address
 shutdown
 duplex auto
 speed auto
!
interface FastEthernet0/1
 no ip address
 shutdown
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 192.168.1.1 255.255.255.0
 ip pim sparse-mode
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 network 1.1.1.1 0.0.0.0 area 0
 network 192.168.1.0 0.0.0.255 area 0
!
ip forward-protocol nd
ip route 0.0.0.0 0.0.0.0 192.168.1.2
!
ip http server
no ip http secure-server
ip pim rp-address 3.3.3.3 1
!
access-list 1 permit 239.1.1.1
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end
  • R2
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 15
ip cef
!
!
!
!
no ip domain lookup
ip multicast-routing
!
!
!
!
!
!
!
interface FastEthernet0/0
 ip address 192.168.2.2 255.255.255.0
 ip pim sparse-mode
 duplex auto
 speed auto
!
interface FastEthernet0/1
 ip address 192.168.4.2 255.255.255.0
 ip pim sparse-mode
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 192.168.1.2 255.255.255.0
 ip pim sparse-mode
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 network 192.168.1.0 0.0.0.255 area 0
 network 192.168.2.0 0.0.0.255 area 0
 network 192.168.4.0 0.0.0.255 area 0
!
ip forward-protocol nd
!
ip http server
no ip http secure-server
ip pim rp-address 3.3.3.3 1
!
access-list 1 permit 239.1.1.1
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end
  • R3
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 15
ip cef
!
!
!
!
no ip domain lookup
ip multicast-routing
!
!
!
!
!
!
!
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.2.3 255.255.255.0
 ip pim sparse-mode
 duplex auto
 speed auto
!
interface FastEthernet0/1
 no ip address
 shutdown
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 192.168.3.3 255.255.255.0
 ip pim sparse-mode
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 network 3.3.3.3 0.0.0.0 area 0
 network 192.168.2.0 0.0.0.255 area 0
 network 192.168.3.0 0.0.0.255 area 0
!
ip forward-protocol nd
!
ip http server
no ip http secure-server
ip pim rp-address 3.3.3.3 1
!
access-list 1 permit 239.1.1.1
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end
  • R4
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R4
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 15
ip cef
!
!
!
!
no ip domain lookup
ip multicast-routing
!
!
!
!
!
!
!
interface FastEthernet0/0
 ip address 192.168.3.4 255.255.255.0
 ip pim sparse-mode
 duplex auto
 speed auto
!
interface FastEthernet0/1
 ip address 192.168.4.4 255.255.255.0
 ip pim sparse-mode
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 192.168.0.4 255.255.255.0
 ip pim sparse-mode
 ip igmp static-group 239.1.1.1
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 network 192.168.0.0 0.0.0.255 area 0
 network 192.168.3.0 0.0.0.255 area 0
 network 192.168.4.0 0.0.0.255 area 0
!
ip forward-protocol nd
!
ip http server
no ip http secure-server
ip pim rp-address 3.3.3.3 1
ip pim spt-threshold infinity
!
access-list 1 permit 239.1.1.1
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end

検証1 スイッチオーバー無効の場合

  • マルチキャストグループへの参加
ローカルPC上で、VLC media playerを起動し、239.1.1.1のマルチキャストグループに参加します。
その後、R4のマルチキャストルーティングテーブルを見て、確かに239.1.1.1のマルチキャストグループに参加できているかを確認する。
R4#show ip mroute
IP Multicast Routing Table
Flags: D - Dense, S - Sparse, B - Bidir Group, s - SSM Group, C - Connected,
       L - Local, P - Pruned, R - RP-bit set, F - Register flag,
       T - SPT-bit set, J - Join SPT, M - MSDP created entry,
       X - Proxy Join Timer Running, A - Candidate for MSDP Advertisement,
       U - URD, I - Received Source Specific Host Report,
       Z - Multicast Tunnel, z - MDT-data group sender,
       Y - Joined MDT-data group, y - Sending to MDT-data group
Outgoing interface flags: H - Hardware switched, A - Assert winner
 Timers: Uptime/Expires
 Interface state: Interface, Next-Hop or VCD, State/Mode

(*, 239.1.1.1), 00:24:52/00:02:19, RP 3.3.3.3, flags: SCF
  Incoming interface: FastEthernet0/0, RPF nbr 192.168.3.3
  Outgoing interface list:
    FastEthernet1/0, Forward/Sparse, 00:24:52/00:02:19 <- ローカルPCへのI/Fがforwardになっている事を確認

(*, 239.255.255.250), 00:24:51/00:02:19, RP 0.0.0.0, flags: SC
  Incoming interface: Null, RPF nbr 0.0.0.0
  Outgoing interface list:
    FastEthernet1/0, Forward/Sparse, 00:24:51/00:02:19

(*, 224.0.1.40), 00:24:51/00:02:31, RP 0.0.0.0, flags: DCL
  Incoming interface: Null, RPF nbr 0.0.0.0
  Outgoing interface list:
    FastEthernet0/0, Forward/Sparse, 00:24:51/00:02:31
  • ping送信
R1の1.1.1.1から239.1.1.1にpingを送信する
R1#ping 239.1.1.1 source 1.1.1.1
  • ツリーの確認
R2のマルチキャストルーティングテーブルを確認します。
R2#show ip mroute
IP Multicast Routing Table
Flags: D - Dense, S - Sparse, B - Bidir Group, s - SSM Group, C - Connected,
       L - Local, P - Pruned, R - RP-bit set, F - Register flag,
       T - SPT-bit set, J - Join SPT, M - MSDP created entry,
       X - Proxy Join Timer Running, A - Candidate for MSDP Advertisement,
       U - URD, I - Received Source Specific Host Report,
       Z - Multicast Tunnel, z - MDT-data group sender,
       Y - Joined MDT-data group, y - Sending to MDT-data group
Outgoing interface flags: H - Hardware switched, A - Assert winner
 Timers: Uptime/Expires
 Interface state: Interface, Next-Hop or VCD, State/Mode

(*, 239.1.1.1), 00:00:20/stopped, RP 3.3.3.3, flags: SP
  Incoming interface: FastEthernet0/0, RPF nbr 192.168.2.3
  Outgoing interface list: Null

(1.1.1.1, 239.1.1.1), 00:00:20/00:03:09, flags:
  Incoming interface: FastEthernet1/0, RPF nbr 192.168.1.1
  Outgoing interface list:
    FastEthernet0/0, Forward/Sparse, 00:00:20/00:03:09 <- R3(RP)への送信元ツリー

(*, 224.0.1.40), 00:25:00/00:02:49, RP 0.0.0.0, flags: DCL
  Incoming interface: Null, RPF nbr 0.0.0.0
  Outgoing interface list:
    FastEthernet1/0, Forward/Sparse, 00:24:38/00:02:17

検証2 スイッチオーバー有効の場合

  • スイッチオーバー有効
R4でスイッチオーバー無効の設定を解除します。
R4(config)#no ip pim spt-threshold infinity
  • パケットキャプチャの設定
R4 0/1でパケットキャプチャを行います。
=> capture R4 f0/1 cap_R4_01.cap
  • ping送信
R1の1.1.1.1から239.1.1.1にpingを送信する
R1#ping 239.1.1.1 source 1.1.1.1
  • マルチキャストルーティングテーブルの確認
R2およびR4でスイッチオーバーが起きた事を確認します。
R2#show ip mroute
 - 略 -
(*, 239.1.1.1), 00:01:39/stopped, RP 3.3.3.3, flags: SP
  Incoming interface: FastEthernet0/0, RPF nbr 192.168.2.3
  Outgoing interface list: Null

(1.1.1.1, 239.1.1.1), 00:01:38/00:01:51, flags: T
  Incoming interface: FastEthernet1/0, RPF nbr 192.168.1.1
  Outgoing interface list:
    FastEthernet0/1, Forward/Sparse, 00:00:02/00:03:27 <- RPを経由しない
    FastEthernet0/0, Forward/Sparse, 00:01:38/00:02:50 <- RP経由
しばらく待つと、R2のマルチキャストルーティングテーブルからRP経由のルートが消えています。
R2#show ip mroute
 - 略 -
(1.1.1.1, 239.1.1.1), 00:02:16/00:03:27, flags: T
  Incoming interface: FastEthernet1/0, RPF nbr 192.168.1.1
  Outgoing interface list:
    FastEthernet0/1, Forward/Sparse, 00:00:40/00:02:49 <- RP経由のルートがない
R4ではR2経由のツリーを確認できる
R4#show ip mroute
(1.1.1.1, 239.1.1.1), 00:01:16/00:02:20, flags: JT
  Incoming interface: FastEthernet0/1, RPF nbr 192.168.4.2 <- R2経由である事が分かる
  Outgoing interface list:
    FastEthernet1/0, Forward/Sparse, 00:01:16/00:02:47
  • パケットキャプチャの確認

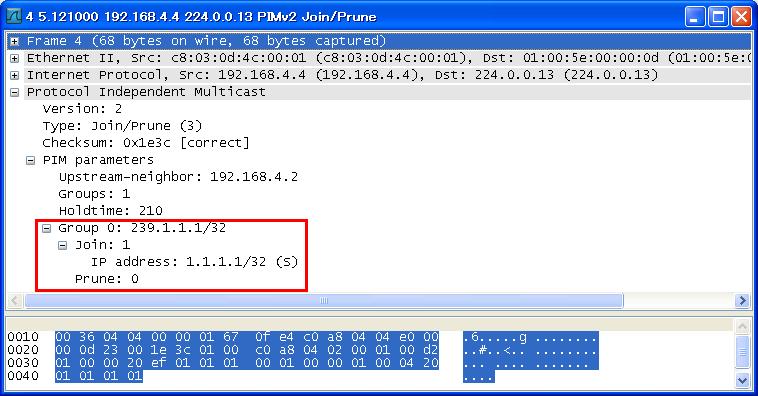

R4からR2に対して、Joinメッセージが送信された事が確認できます。
「20100327 PIM sparse-mode スイッチオーバーの確認」をウィキ内検索
LINE
シェア
Tweet
添付ファイル
  • cap_pim_join.jpg
  • topology.jpg
DynagenでCCIEを目指す
記事メニュー

メインコンテンツ

  • トップページ
  • トップページ/動作検証 ネットワーク系

更新履歴

取得中です。

@Wiki

  • @wiki
  • @wikiご利用ガイド
  • プラグイン紹介
  • まとめサイト作成支援ツール




ここを編集
記事メニュー2
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  2. トップページ/動作検証 ネットワーク系/CBAC 基本設定
  3. トップページ/動作検証 ネットワーク系/http server management
  4. トップページ/動作検証 ネットワーク系/tcp intercept
  5. トップページ/動作検証 ネットワーク系/INE Mock lab 02
  6. トップページ/動作検証 ネットワーク系/20100825 HSRP
  7. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Bridging Switching
  8. トップページ/動作検証 ネットワーク系/20100813 IP SAL
  9. トップページ/動作検証 ネットワーク系/20100512 ODR(On-Demand Routing)
  10. トップページ/動作検証 ネットワーク系/20100605 BGP トランジットAS フルメッシュ構成
もっと見る
最近更新されたページ
  • 3033日前

    トップページ
  • 4232日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4233日前

    トップページ/手順書 ネットワーク系
  • 4233日前

    トップページ/手順書 開発系
  • 4233日前

    トップページ/手順書 サーバ系
  • 4233日前

    トップページ/動作検証 ネットワーク系
  • 4946日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4967日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 4980日前

    メニュー
  • 4990日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  2. トップページ/動作検証 ネットワーク系/CBAC 基本設定
  3. トップページ/動作検証 ネットワーク系/http server management
  4. トップページ/動作検証 ネットワーク系/tcp intercept
  5. トップページ/動作検証 ネットワーク系/INE Mock lab 02
  6. トップページ/動作検証 ネットワーク系/20100825 HSRP
  7. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Bridging Switching
  8. トップページ/動作検証 ネットワーク系/20100813 IP SAL
  9. トップページ/動作検証 ネットワーク系/20100512 ODR(On-Demand Routing)
  10. トップページ/動作検証 ネットワーク系/20100605 BGP トランジットAS フルメッシュ構成
もっと見る
最近更新されたページ
  • 3033日前

    トップページ
  • 4232日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4233日前

    トップページ/手順書 ネットワーク系
  • 4233日前

    トップページ/手順書 開発系
  • 4233日前

    トップページ/手順書 サーバ系
  • 4233日前

    トップページ/動作検証 ネットワーク系
  • 4946日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4967日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 4980日前

    メニュー
  • 4990日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
ウィキ募集バナー
急上昇Wikiランキング

急上昇中のWikiランキングです。今注目を集めている話題をチェックしてみよう!

  1. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  2. 発車メロディーwiki
  3. 機動戦士ガンダム バトルオペレーション2攻略Wiki 3rd Season
  4. ジョジョの奇妙な冒険 7人目のスタンド使い攻略wiki
  5. ダイナマイト野球3D
  6. シュガードール情報まとめウィキ
  7. Rainbow Six:Siege WIKI
  8. オバマス検証@wiki
  9. ゆっくり虐め専用Wiki
  10. EDF4.1:地球防衛軍4.1 THE SHADOW OF NEW DESPAIR @Wiki
もっと見る
人気Wikiランキング

atwikiでよく見られているWikiのランキングです。新しい情報を発見してみよう!

  1. アニヲタWiki(仮)
  2. ストグラ まとめ @ウィキ
  3. ゲームカタログ@Wiki ~名作からクソゲーまで~
  4. 初音ミク Wiki
  5. 発車メロディーwiki
  6. 検索してはいけない言葉 @ ウィキ
  7. 機動戦士ガンダム EXTREME VS.2 INFINITEBOOST wiki
  8. 機動戦士ガンダム バトルオペレーション2攻略Wiki 3rd Season
  9. オレカバトル アプリ版 @ ウィキ
  10. 英傑大戦wiki
もっと見る
新規Wikiランキング

最近作成されたWikiのアクセスランキングです。見るだけでなく加筆してみよう!

  1. MadTown GTA (Beta) まとめウィキ
  2. まどドラ攻略wiki
  3. シュガードール情報まとめウィキ
  4. R.E.P.O. 日本語解説Wiki
  5. Dark War Survival攻略
  6. SurrounDead 攻略 (非公式wiki)
  7. カツドンチャンネル @ Wiki
  8. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  9. AviUtl2のWiki
  10. Wplace Wiki
もっと見る
全体ページランキング

最近アクセスの多かったページランキングです。話題のページを見に行こう!

  1. 参加者一覧 - ストグラ まとめ @ウィキ
  2. サーバールール - ストグラ まとめ @ウィキ
  3. エスターク・Z・ダークネス - ストグラ まとめ @ウィキ
  4. MOZU - ストグラ まとめ @ウィキ
  5. NO LIMIT - ストグラ まとめ @ウィキ
  6. 魔獣トゲイラ - バトルロイヤルR+α ファンフィクション(二次創作など)総合wiki
  7. 我孫子 清十郎 - ストグラ まとめ @ウィキ
  8. Super Subaru - ストグラ まとめ @ウィキ
  9. 暦家 - ストグラ まとめ @ウィキ
  10. アプリコット - ストグラ まとめ @ウィキ
もっと見る

  • このWikiのTOPへ
  • 全ページ一覧
  • アットウィキTOP
  • 利用規約
  • プライバシーポリシー

2019 AtWiki, Inc.
