『Phun』でトラス
ファインマンの力学の演習を考察していたとき，トラスの微小変形の図を描くのが難しいので，シミュレーションをつくってみた。

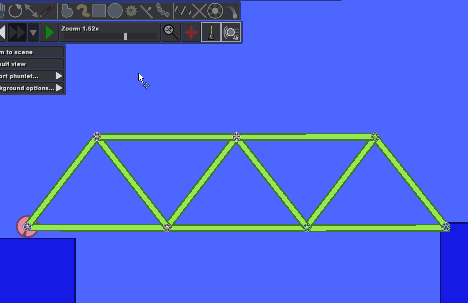

ファインマンの力学の演習にあるトラス。
水平部分は1本の長さ6，ななめの部分は長さ5。
底辺右から２つめの連結に下向きの力Wを加えるとき…

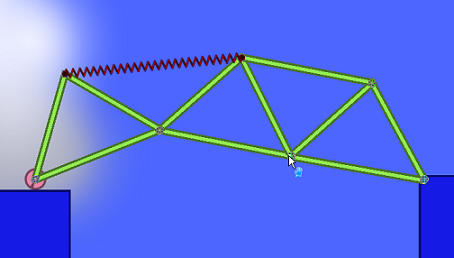

ばねに置き換えた部分は抗力を受けていることが
仮想仕事の原理でわかる。
ファインマンの演習の解答は間違ってるように思うのだが…いくら考えても答えが合わない。
私の答えは1/2・W，ファインマンでは4/5・Wとなっている。
シミュレーションは，私の結果を支持しているように見える。

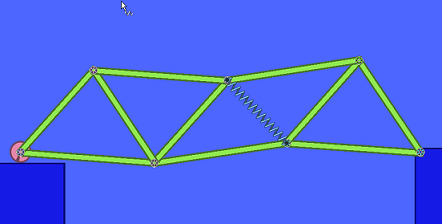

ばねに置き換えた部分は張力を受けていることが仮想仕事の原理でわかる。
その大きさは5/12・Wとなる。
