EFI 2008

仕様

• フォトインタラプタよりパルスを入力
• ネガティブエッジトリガのパルスでインジェクタの繋がっているTrをON
• ONになった後、規定噴射時間を経過したらインジェクタをOFF
• 噴射時間はスイッチで4段階に可変
• WOT噴射時間は上下スイッチで設定可能
• フューエルポンプをPWM制御(デューティー比固定)
• LCDに何かを表示
• LCDは無くても動作する

フローチャート

詳細

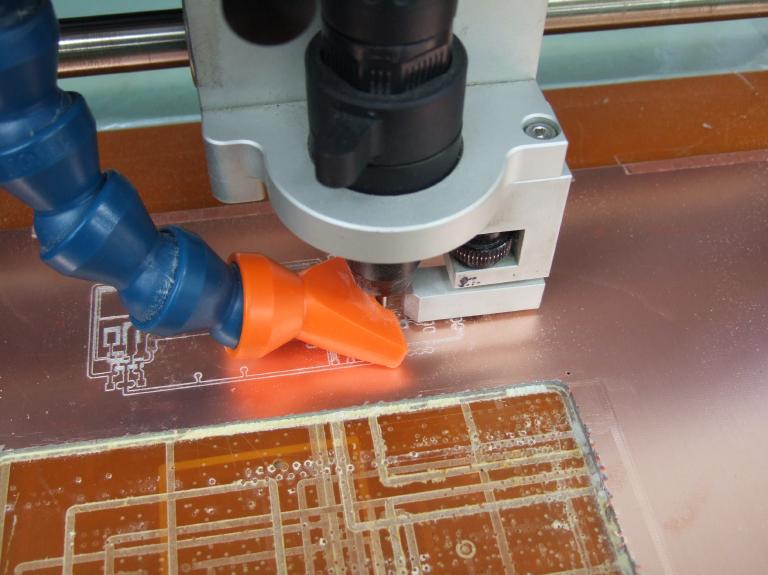

• 取りあえず基板を削り出しました。

• 基板を製作し、プログラムを組みチップに書き込み。
• 実際にフォトインタラプタを付けてみてスリットを通過
• インジェクタが動作することを確認
• PWMのポンプ制御が動作せず。ソースに問題有り？

• こっちにあげるのをサボっていたが、案外順調に進んでいる。
• 当初の仕様をほぼ満たす形で進行中
• パイロット基板で実証が取れたので、さらなる発展をめざし、軽微な変更を加えた本基板をテスト開けに切削します。
