20100603 BGP eBGP neighbor

最終更新:2010年06月12日 12:18

it_certification

- view
管理者のみ編集可
  • 目的
  • 構成
  • 検証1 Loopbackへの疎通確認
  • 検証2 eBGPの設定
  • 検証3 multihopの設定

目的

  • eBGP neighborの確立方法について確認します
  • Loopback I/FでeBGP neighborを確立する場合は、multihopオプションが必要である事を確認します。

構成

  • 設定概要
    • R1, R2は互いのLoopback I/Fに到達できるようstaticルートを設定します。

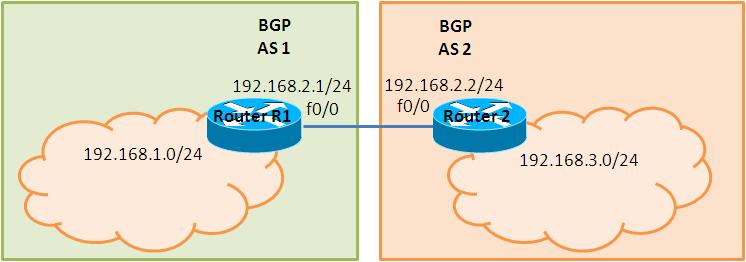

  • 構成図
  • netファイル
model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = R2 f0/0

	[[ROUTER R2]]
  • 初期設定 R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 192.168.1.1 255.255.255.0 secondary
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.2.1 255.255.255.0
 duplex auto
 speed auto
!
ip http server
ip classless
ip route 2.2.2.2 255.255.255.255 192.168.2.2
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end
  • 初期設定 R2
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 192.168.3.2 255.255.255.0 secondary
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.2.2 255.255.255.0
 duplex auto
 speed auto
!
ip http server
ip classless
ip route 1.1.1.1 255.255.255.255 192.168.2.1
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

検証1 Loopbackへの疎通確認

  • 疎通確認
R1, R2の互いのLoopback I/Fに疎通可能かどうかを確認します。
R1#ping 2.2.2.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 16/45/76 ms
R1#

R2#ping 1.1.1.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 1.1.1.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 28/44/60 ms
R2#

検証2 eBGPの設定

  • eBGPの設定
R1, R2間でeBGP neighborを確立します。トップページ/動作検証 ネットワーク系/20100602 BGP iBGP neighborで述べた通り、忘れずにupdate-sourceの設定を行って下さい。(恥ずかしながら、私はupdate-sourceの設定を忘れ、はまりました。)
R1(config)#router bgp 1
R1(config-router)#neighbor 2.2.2.2 remote-as 2
R1(config-router)#neighbor 2.2.2.2 update-source Loopback 0
R1(config-router)#network 192.168.1.0 mask 255.255.255.0

R2(config)#router bgp 2
R2(config-router)#neighbor 1.1.1.1 remote-as 1
R2(config-router)#neighbor 1.1.1.1 update-source Loopback 0
R2(config-router)#network 192.168.3.0 mask 255.255.255.0
  • neighbor確立の確認
neighborの状態はIdleとなっています。上記の設定だけでは、neighborを確立できない事を確認します。
R1#show ip bgp summary
BGP router identifier 1.1.1.1, local AS number 1
BGP table version is 2, main routing table version 2
1 network entries using 101 bytes of memory
1 path entries using 48 bytes of memory
1 BGP path attribute entries using 60 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 209 total bytes of memory
BGP activity 1/0 prefixes, 1/0 paths, scan interval 60 secs

Neighbor        V    AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
2.2.2.2         4     2       0       0        0    0    0 never    Idle
R1#

検証3 multihopの設定

  • multihopの設定
eBGPの場合、TTL=1のパケットが送信されます。そのためTTLを明示的に指定しないと、Loopback I/FでのeBGP neighborを確立する事はできません。
R1(config)#router bgp 1
R1(config-router)#neighbor 2.2.2.2 ebgp-multihop 5

R2(config)#router bgp 2
R2(config-router)#neighbor 1.1.1.1 ebgp-multihop 5
  • neighbor確立の確認
BGP neighborが確立された事を確認します。
R1#show ip bgp summary
BGP router identifier 1.1.1.1, local AS number 1
BGP table version is 3, main routing table version 3
2 network entries using 202 bytes of memory
2 path entries using 96 bytes of memory
2 BGP path attribute entries using 120 bytes of memory
1 BGP AS-PATH entries using 24 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 442 total bytes of memory
BGP activity 2/0 prefixes, 2/0 paths, scan interval 60 secs

Neighbor        V    AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
2.2.2.2         4     2       6       6        3    0    0 00:01:40        1
R1#
R1#
R1#show ip route bgp
B    192.168.3.0/24 [20/0] via 2.2.2.2, 00:01:46
R1#
