20100629 GREトンネルとの併用

最終更新:2010年07月17日 21:45

it_certification

- view
管理者のみ編集可
  • 目的
  • 構成
  • 検証1 検証環境構築
  • 検証2 GREトンネル
  • 検証3 RPFチェック失敗の確認
  • 検証4 RPFインターフェースの変更

目的

  • マルチキャスト・ユニキャスト複合環境の対応方法を確認します。
  • マルチキャストをサポートしないルータはGREトンネルを用いて、経由させます。

構成

  • 設定概要
    • Loopback AdapterとR1 f1/0を接続します
    • EIGRPによってルーティングします。
    • R2はマルチキャストをサポートしないルータとします
    • R1, R3間でGREトンネルを構築します

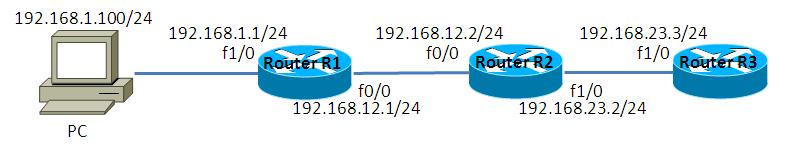

  • 構成図
  • netファイル
model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 128

	[[ROUTER R1]]
		f1/0 = NIO_gen_eth:\Device\NPF_{EEC4A317-FFD6-4B4A-9787-64BB3651D3B0}
		f0/0 = R2 f0/0

	[[ROUTER R2]]
		f1/0 = R3 f1/0

	[[ROUTER R3]]
  • 初期設定 R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.12.1 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 192.168.1.1 255.255.255.0
 duplex auto
 speed auto
!
router eigrp 1
 passive-interface default
 no passive-interface FastEthernet0/0
 network 1.1.1.1 0.0.0.0
 network 192.168.1.1 0.0.0.0
 network 192.168.12.1 0.0.0.0
 no auto-summary
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end
  • 初期設定 R2
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.12.2 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0
 ip address 192.168.23.2 255.255.255.0
 duplex auto
 speed auto
!
router eigrp 1
 passive-interface default
 no passive-interface FastEthernet0/0
 no passive-interface FastEthernet1/0
 network 2.2.2.2 0.0.0.0
 network 192.168.12.2 0.0.0.0
 network 192.168.23.2 0.0.0.0
 no auto-summary
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end
  • 初期設定 R3
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface FastEthernet1/0
 ip address 192.168.23.3 255.255.255.0
 duplex auto
 speed auto
!
router eigrp 1
 passive-interface default
 no passive-interface FastEthernet1/0
 network 3.3.3.3 0.0.0.0
 network 192.168.23.3 0.0.0.0
 no auto-summary
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

検証1 検証環境構築

  • PIMの設定
R1, R3の各I/Fに対して、PIMを有効にします。このシナリオでは、最も実装が簡単なdense-modeを使用します。
R1(config)#ip multicast-routing
R1(config)#
R1(config)#
R1(config)#interface FastEthernet 1/0
R1(config-if)#ip pim dense-mode
R1(config-if)#
*Mar  1 00:03:31.291: %PIM-5-DRCHG: DR change from neighbor 0.0.0.0 to 192.168.1.1 on interface FastEthernet1/0 (vrf default)
R1(config-if)#

R3(config)#ip multicast-routing
R3(config)#
R3(config)#
R3(config)#interface Loopback 0
R3(config-if)#ip pim dense-mode
R3(config-if)#
*Mar  1 00:04:40.327: %PIM-5-DRCHG: DR change from neighbor 0.0.0.0 to 3.3.3.3 on interface Loopback0 (vrf default)
R3(config-if)#
R3(config-if)#exit
R3(config)#
R3(config)#interface FastEthernet 1/0
R3(config-if)#ip pim dense-mode
R3(config-if)#
*Mar  1 00:04:59.719: %PIM-5-DRCHG: DR change from neighbor 0.0.0.0 to 192.168.23.3 on interface FastEthernet1/0 (vrf default)
R3(config-if)#


検証2 GREトンネル

  • GREトンネルの設定
R1 Loopback 0とR3 Loopback 0の間でGREトンネルを作成します。
R1(config)#interface tunnel 13
R1(config-if)#
*Mar  1 00:05:47.063: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel13, changed state to down
R1(config-if)#tunnel source Loopback 0
R1(config-if)#tunnel destination 3.3.3.3
R1(config-if)#
*Mar  1 00:06:06.319: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel13, changed state to up
R1(config-if)#ip address 192.168.13.1 255.255.255.0
R1(config-if)#ip pim dense-mode

R3(config)#interface tunnel 13
R3(config-if)#
*Mar  1 00:08:08.051: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel13, changed state to down
R3(config-if)#tunnel source Loopback 0
R3(config-if)#tunnel destination 1.1.1.1
R3(config-if)#
*Mar  1 00:08:19.891: %LINEPROTO-5-UPDOWN: Line protocol on Interface Tunnel13, changed state to up
R3(config-if)#ip address 192.168.13.3 255.255.255.0
R3(config-if)#ip pim dense-mode
R3(config-if)#
*Mar  1 00:08:35.339: %PIM-5-NBRCHG: neighbor 192.168.13.1 UP on interface Tunnel13 (vrf default)
R3(config-if)#

検証3 RPFチェック失敗の確認

  • マルチキャストグループへの参加
R3 Loopback 0 を239.1.1.1のマルチキャストグループに参加させます。
R3(config)#interface Loopback 0
R3(config-if)#ip igmp join-group 239.1.1.1
  • ping送信
ホストから239.1.1.1に対しpingを送信します。
Microsoft Windows XP [Version 5.1.2600]
(C) Copyright 1985-2001 Microsoft Corp.

C:\Documents and Settings\shoichiro-suzuki>route add 224.0.0.0 mask 240.0.0.0 19
2.168.1.100

C:\Documents and Settings\shoichiro-suzuki>ping 239.1.1.1

Pinging 239.1.1.1 with 32 bytes of data:

Request timed out.
Request timed out.
Request timed out.
Request timed out.

Ping statistics for 239.1.1.1:
    Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

C:\Documents and Settings\shoichiro-suzuki>

  • ディストリビューションツリーの確認
ディストリビューションツリーを確認します。
特筆すべき事は、R3の(192.168.1.100, 239.1.1.1)です。RPFが192.168.23.2になっていますが、GREトンネルを経由するため192.168.13.1経由でパケットが送信されるはずです。ですから、RPF checkに失敗している事が推測できます。
R1#show ip mroute 239.1.1.1
IP Multicast Routing Table
Flags: D - Dense, S - Sparse, B - Bidir Group, s - SSM Group, C - Connected,
       L - Local, P - Pruned, R - RP-bit set, F - Register flag,
       T - SPT-bit set, J - Join SPT, M - MSDP created entry,
       X - Proxy Join Timer Running, A - Candidate for MSDP Advertisement,
       U - URD, I - Received Source Specific Host Report,
       Z - Multicast Tunnel, z - MDT-data group sender,
       Y - Joined MDT-data group, y - Sending to MDT-data group
Outgoing interface flags: H - Hardware switched, A - Assert winner
 Timers: Uptime/Expires
 Interface state: Interface, Next-Hop or VCD, State/Mode

(*, 239.1.1.1), 00:00:12/stopped, RP 0.0.0.0, flags: D
  Incoming interface: Null, RPF nbr 0.0.0.0
  Outgoing interface list:
    Tunnel13, Forward/Dense, 00:00:12/00:00:00

(192.168.1.100, 239.1.1.1), 00:00:12/00:02:55, flags: T
  Incoming interface: FastEthernet1/0, RPF nbr 0.0.0.0
  Outgoing interface list:
    Tunnel13, Forward/Dense, 00:00:12/00:00:00

R1#

R3#show ip mroute 239.1.1.1
IP Multicast Routing Table
Flags: D - Dense, S - Sparse, B - Bidir Group, s - SSM Group, C - Connected,
       L - Local, P - Pruned, R - RP-bit set, F - Register flag,
       T - SPT-bit set, J - Join SPT, M - MSDP created entry,
       X - Proxy Join Timer Running, A - Candidate for MSDP Advertisement,
       U - URD, I - Received Source Specific Host Report,
       Z - Multicast Tunnel, z - MDT-data group sender,
       Y - Joined MDT-data group, y - Sending to MDT-data group
Outgoing interface flags: H - Hardware switched, A - Assert winner
 Timers: Uptime/Expires
 Interface state: Interface, Next-Hop or VCD, State/Mode

(*, 239.1.1.1), 00:03:01/stopped, RP 0.0.0.0, flags: DCL
  Incoming interface: Null, RPF nbr 0.0.0.0
  Outgoing interface list:
    Tunnel13, Forward/Dense, 00:03:01/00:00:00
    Loopback0, Forward/Dense, 00:03:01/00:00:00

(192.168.1.100, 239.1.1.1), 00:01:40/00:01:19, flags: L
  Incoming interface: FastEthernet1/0, RPF nbr 192.168.23.2 <- RPF checkに失敗
  Outgoing interface list:
    Loopback0, Forward/Dense, 00:01:40/00:00:00
    Tunnel13, Forward/Dense, 00:01:40/00:00:00

R3#
  • カウンタ確認
R3のマルチキャストに関するカウンタを確認します。4パケットがRPF failedであった事が確認できます。
R3#show ip mroute 239.1.1.1 count
IP Multicast Statistics
3 routes using 2242 bytes of memory
2 groups, 0.50 average sources per group
Forwarding Counts: Pkt Count/Pkts per second/Avg Pkt Size/Kilobits per second
Other counts: Total/RPF failed/Other drops(OIF-null, rate-limit etc)

Group: 239.1.1.1, Source count: 1, Packets forwarded: 0, Packets received: 4
  Source: 192.168.1.100/32, Forwarding: 0/0/0/0, Other: 4/4/0 <- RPF check に失敗した事を確認
R3#

検証4 RPFインターフェースの変更

  • RPFインターフェースの変更
RPFインターフェースを静的に定義します。
R3(config)#ip mroute 192.168.1.100 255.255.255.255 tunnel 13
  • ping送信
ホストからpingを送信します。
C:\Documents and Settings\shoichiro-suzuki>ping 239.1.1.1

Pinging 239.1.1.1 with 32 bytes of data:

Request timed out.
Request timed out.
Request timed out.
Request timed out.

Ping statistics for 239.1.1.1:
    Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),

C:\Documents and Settings\shoichiro-suzuki>
  • RPF checkの確認
show ip mrouteコマンドを見ると、RPFインターフェースが変わった事が確認できます。また、カウンタを確認すると、パケットがフォワードされた事が確認できます。
R3#show ip mroute 239.1.1.1
IP Multicast Routing Table
Flags: D - Dense, S - Sparse, B - Bidir Group, s - SSM Group, C - Connected,
       L - Local, P - Pruned, R - RP-bit set, F - Register flag,
       T - SPT-bit set, J - Join SPT, M - MSDP created entry,
       X - Proxy Join Timer Running, A - Candidate for MSDP Advertisement,
       U - URD, I - Received Source Specific Host Report,
       Z - Multicast Tunnel, z - MDT-data group sender,
       Y - Joined MDT-data group, y - Sending to MDT-data group
Outgoing interface flags: H - Hardware switched, A - Assert winner
 Timers: Uptime/Expires
 Interface state: Interface, Next-Hop or VCD, State/Mode

(*, 239.1.1.1), 00:08:13/stopped, RP 0.0.0.0, flags: DCL
  Incoming interface: Null, RPF nbr 0.0.0.0
  Outgoing interface list:
    Tunnel13, Forward/Dense, 00:08:13/00:00:00
    Loopback0, Forward/Dense, 00:08:13/00:00:00

(192.168.1.100, 239.1.1.1), 00:01:20/00:02:05, flags: LT
  Incoming interface: Tunnel13, RPF nbr 192.168.13.1, Mroute <- RPF nbrが192.168.13.1に変わった事が確認できます
  Outgoing interface list:
    Loopback0, Forward/Dense, 00:01:20/00:00:00

R3#
R3#
R3#show ip mroute 239.1.1.1 count
IP Multicast Statistics
3 routes using 2068 bytes of memory
2 groups, 0.50 average sources per group
Forwarding Counts: Pkt Count/Pkts per second/Avg Pkt Size/Kilobits per second
Other counts: Total/RPF failed/Other drops(OIF-null, rate-limit etc)

Group: 239.1.1.1, Source count: 1, Packets forwarded: 4, Packets received: 4
  Source: 192.168.1.100/32, Forwarding: 4/0/60/0, Other: 4/0/0 <- パケットがフォワードされた事を確認
R3#
「20100629 GREトンネルとの併用」をウィキ内検索
LINE
シェア
Tweet
添付ファイル
  • topology.jpg
DynagenでCCIEを目指す
記事メニュー

メインコンテンツ

  • トップページ
  • トップページ/動作検証 ネットワーク系

更新履歴

取得中です。

@Wiki

  • @wiki
  • @wikiご利用ガイド
  • プラグイン紹介
  • まとめサイト作成支援ツール




ここを編集
記事メニュー2
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  2. トップページ/動作検証 ネットワーク系/CBAC 基本設定
  3. トップページ/動作検証 ネットワーク系/http server management
  4. トップページ/動作検証 ネットワーク系/tcp intercept
  5. トップページ/動作検証 ネットワーク系/INE Mock lab 02
  6. トップページ/動作検証 ネットワーク系/20100825 HSRP
  7. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Bridging Switching
  8. トップページ/動作検証 ネットワーク系/20100813 IP SAL
  9. トップページ/動作検証 ネットワーク系/20100512 ODR(On-Demand Routing)
  10. トップページ/動作検証 ネットワーク系/20100605 BGP トランジットAS フルメッシュ構成
もっと見る
最近更新されたページ
  • 3033日前

    トップページ
  • 4232日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4233日前

    トップページ/手順書 ネットワーク系
  • 4233日前

    トップページ/手順書 開発系
  • 4233日前

    トップページ/手順書 サーバ系
  • 4233日前

    トップページ/動作検証 ネットワーク系
  • 4946日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4967日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 4980日前

    メニュー
  • 4990日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  2. トップページ/動作検証 ネットワーク系/CBAC 基本設定
  3. トップページ/動作検証 ネットワーク系/http server management
  4. トップページ/動作検証 ネットワーク系/tcp intercept
  5. トップページ/動作検証 ネットワーク系/INE Mock lab 02
  6. トップページ/動作検証 ネットワーク系/20100825 HSRP
  7. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Bridging Switching
  8. トップページ/動作検証 ネットワーク系/20100813 IP SAL
  9. トップページ/動作検証 ネットワーク系/20100512 ODR(On-Demand Routing)
  10. トップページ/動作検証 ネットワーク系/20100605 BGP トランジットAS フルメッシュ構成
もっと見る
最近更新されたページ
  • 3033日前

    トップページ
  • 4232日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4233日前

    トップページ/手順書 ネットワーク系
  • 4233日前

    トップページ/手順書 開発系
  • 4233日前

    トップページ/手順書 サーバ系
  • 4233日前

    トップページ/動作検証 ネットワーク系
  • 4946日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4967日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 4980日前

    メニュー
  • 4990日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
ウィキ募集バナー
急上昇Wikiランキング

急上昇中のWikiランキングです。今注目を集めている話題をチェックしてみよう!

  1. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  2. 発車メロディーwiki
  3. 機動戦士ガンダム バトルオペレーション2攻略Wiki 3rd Season
  4. ジョジョの奇妙な冒険 7人目のスタンド使い攻略wiki
  5. ダイナマイト野球3D
  6. シュガードール情報まとめウィキ
  7. Rainbow Six:Siege WIKI
  8. オバマス検証@wiki
  9. ゆっくり虐め専用Wiki
  10. EDF4.1:地球防衛軍4.1 THE SHADOW OF NEW DESPAIR @Wiki
もっと見る
人気Wikiランキング

atwikiでよく見られているWikiのランキングです。新しい情報を発見してみよう!

  1. アニヲタWiki(仮)
  2. ストグラ まとめ @ウィキ
  3. ゲームカタログ@Wiki ~名作からクソゲーまで~
  4. 初音ミク Wiki
  5. 発車メロディーwiki
  6. 検索してはいけない言葉 @ ウィキ
  7. 機動戦士ガンダム EXTREME VS.2 INFINITEBOOST wiki
  8. 機動戦士ガンダム バトルオペレーション2攻略Wiki 3rd Season
  9. オレカバトル アプリ版 @ ウィキ
  10. 英傑大戦wiki
もっと見る
新規Wikiランキング

最近作成されたWikiのアクセスランキングです。見るだけでなく加筆してみよう!

  1. MadTown GTA (Beta) まとめウィキ
  2. まどドラ攻略wiki
  3. シュガードール情報まとめウィキ
  4. R.E.P.O. 日本語解説Wiki
  5. Dark War Survival攻略
  6. SurrounDead 攻略 (非公式wiki)
  7. カツドンチャンネル @ Wiki
  8. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  9. AviUtl2のWiki
  10. Wplace Wiki
もっと見る
全体ページランキング

最近アクセスの多かったページランキングです。話題のページを見に行こう!

  1. 参加者一覧 - ストグラ まとめ @ウィキ
  2. サーバールール - ストグラ まとめ @ウィキ
  3. エスターク・Z・ダークネス - ストグラ まとめ @ウィキ
  4. MOZU - ストグラ まとめ @ウィキ
  5. NO LIMIT - ストグラ まとめ @ウィキ
  6. 魔獣トゲイラ - バトルロイヤルR+α ファンフィクション(二次創作など)総合wiki
  7. 我孫子 清十郎 - ストグラ まとめ @ウィキ
  8. Super Subaru - ストグラ まとめ @ウィキ
  9. 暦家 - ストグラ まとめ @ウィキ
  10. アプリコット - ストグラ まとめ @ウィキ
もっと見る

  • このWikiのTOPへ
  • 全ページ一覧
  • アットウィキTOP
  • 利用規約
  • プライバシーポリシー

2019 AtWiki, Inc.
