Priority Queueing

最終更新：2010年11月03日 18:23

it_certification

- view

管理者のみ編集可

1. 目的
2. 構成
3. [検証] priority queue 基本設定
4. [検証] priority queueingの詳細設定
5. [補足] 設定のバッティング
- 5.1. 設定のバッティング

1. 目的

Priority Queueingの設定方法について確認します。

2. 構成

2.1. 設定概要

初期設定はIPアドレスのみです。
Host OS側でApacheを起動させます。
Guest OS, R1間は10Mで接続する事で、わざと輻輳を発生させます。

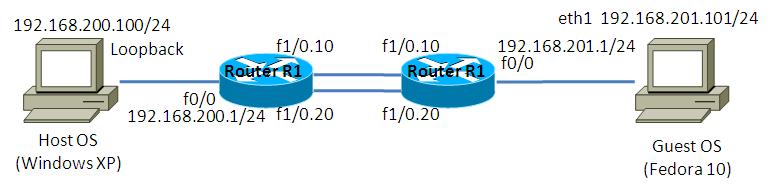

2.2. 構成図

2.3. netファイル

model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = NIO_gen_eth:\Device\NPF_{8B89D910-5ED3-4A43-9DE9-6A272A3D7592}
		e1/0 = NIO_gen_eth:\Device\NPF_{5933302A-7AAA-475C-A8FE-A6B82B0C0F98}

2.4. 初期設定

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
no ip domain lookup
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
 ip address 192.168.200.1 255.255.255.0
 duplex auto
 speed auto
!
interface Ethernet1/0
 ip address 192.168.201.1 255.255.255.0
 half-duplex
!
interface Ethernet1/1
 no ip address
 shutdown
 half-duplex
!
interface Ethernet1/2
 no ip address
 shutdown
 half-duplex
!
interface Ethernet1/3
 no ip address
 shutdown
 half-duplex
!
ip http server
ip classless
!
!
no cdp run
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

2.5. Apache 設定

ホストOSにApacheをインストールし、ポートベースのバーチャルホストを定義します。構築方法はトップページ/手順書サーバ系/Apache HTTP Server バーチャルホストの設定を参考にして下さい。
この検証例で実際に使用したhttpd.confの要所となる部分を以下に記載します。

Listen 10880
Listen 10881
Listen 10882

NameVirtualHost *:10880
NameVirtualHost *:10881
NameVirtualHost *:10882

<VirtualHost *:10880>
    DocumentRoot "C:/Program Files/Apache Software Foundation/Apache2.2/htdocs"
</VirtualHost>

<VirtualHost *:10881>
    DocumentRoot "C:/Program Files/Apache Software Foundation/Apache2.2/htdocs10881"
</VirtualHost>

<VirtualHost *:10882>
    DocumentRoot "C:/Program Files/Apache Software Foundation/Apache2.2/htdocs10882"
</VirtualHost>

2.6. サーバ側ルーティング設定

Host OS

route add 192.168.201.0 mask 255.255.255.0 192.168.200.1

Guest OS

route add -net 192.168.200.0/24 gw 192.168.201.1

3. [検証] priority queue 基本設定

3.1. 設定投入

以下のqueueingを定義します。

通信	queue
SSH	high
tcp10880を使用したHTTP	medium
tcp10881を使用したHTTP	normal(default)
tcp10882を使用したHTTP	low

投入するconfigは以下の通りです。

R1(config)#priority-list 1 protocol ip high tcp 22
R1(config)#priority-list 1 protocol ip medium tcp 10880
R1(config)#priority-list 1 protocol ip low tcp 10882
R1(config)#
R1(config)#
R1(config)#interface Ethernet 1/0
R1(config-if)#priority-group 1

3.2. テストトラフィックの送信

Host OSからGuest OSへssh接続い、以下要領のwgetコマンドを３つ同時に実行します。
priorityが高いものほど、ダウンロード速度が速い事を確認します。

[root@localhost ~]# wget -O /dev/null http://192.168.200.100:10880/large.html
--2010-11-02 08:58:02--  http://192.168.200.100:10880/large.html
Connecting to 192.168.200.100:10880... connected.
HTTP request sent, awaiting response... 200 OK
Length: 23016000 (22M) [text/html]
Saving to: `/dev/null'

73% [===================================>             ] 16,973,824  19.1K/s  eta 2m 22s <- 速い事を確認

[root@localhost ~]# wget -O /dev/null http://192.168.200.100:10881/large.html
--2010-11-02 08:58:40--  http://192.168.200.100:10881/large.html
Connecting to 192.168.200.100:10881... connected.
HTTP request sent, awaiting response... 200 OK
Length: 23016000 (22M) [text/html]
Saving to: `/dev/null'

12% [=====>                                           ] 2,934,832   18.4K/s  eta 42m 27s <- やや速い事を確認

[root@localhost ~]# wget -O /dev/null http://192.168.200.100:10882/large.html
--2010-11-02 09:02:43--  http://192.168.200.100:10882/large.html
Connecting to 192.168.200.100:10882... connected.
HTTP request sent, awaiting response... Read error (Connection reset by peer) in headers.
Retrying.

--2010-11-02 09:03:43--  (try: 2)  http://192.168.200.100:10882/large.html
Connecting to 192.168.200.100:10882... connected.
HTTP request sent, awaiting response... 200 OK
Length: 23016000 (22M) [text/html]
Saving to: `/dev/null'

 2% [>                                                ] 496,140     5.27K/s  eta 58m 39s <- 遅い事を確認

3.3. showコマンドによる確認

show queueingコマンドでqueueingの設定を確認する事ができます。

R1#show queueing
Current fair queue configuration:
Current DLCI priority queue configuration:
Current priority queue configuration:

List   Queue  Args
1      high   protocol ip          list 100
1      medium protocol ip          tcp port 10880
1      low    protocol ip          tcp port 10882
Current custom queue configuration:
Current random-detect configuration:
Current per-SID queue configuration:
R1#

show queueing interfaceコマンドで各queueを通過したパケット数を確認する事ができます。

R1#show queueing interface Ethernet 1/0
Interface Ethernet1/0 queueing strategy: priority

Output queue utilization (queue/count)
        high/1401 medium/34481 normal/8058 low/1208
R1#

show queueコマンドで現在queueに格納されているパケットを確認する事ができます。tcp10881など比較的優先度が低いパケットが格納されている事が読み取れます。

R1#show queue Ethernet 1/0
Output queue for Ethernet1/0 is 14/60

Packet 1, linktype: ip, length: 590, flags: 0x88
  source: 192.168.200.100, destination: 192.168.201.101, id: 0x7876, ttl: 127, <- ip addressなどを確認できます。
  TOS: 0 prot: 6, source port 10881, destination port 39819  <- port番号を確認できます。
    data: 0x2A81 0x9B8B 0x1382 0x2201 0xF311 0x838E 0x8010
          0x43E6 0xF04C 0x0000 0x0101 0x080A 0x0000 0x6A4C

Packet 2, linktype: ip, length: 590, flags: 0x88
  source: 192.168.200.100, destination: 192.168.201.101, id: 0x7877, ttl: 127,
  TOS: 0 prot: 6, source port 10881, destination port 39819
    data: 0x2A81 0x9B8B 0x1382 0x240D 0xF311 0x838E 0x8010
          0x43E6 0xED56 0x0000 0x0101 0x080A 0x0000 0x6A4C

Packet 3, linktype: ip, length: 590, flags: 0x88
  source: 192.168.200.100, destination: 192.168.201.101, id: 0x7878, ttl: 127,
  TOS: 0 prot: 6, source port 10881, destination port 39819
    data: 0x2A81 0x9B8B 0x1382 0x2619 0xF311 0x838E 0x8010
          0x43E6 0xEC60 0x0000 0x0101 0x080A 0x0000 0x6A4C

Packet 4, linktype: ip, length: 590, flags: 0x88
  source: 192.168.200.100, destination: 192.168.201.101, id: 0x7879, ttl: 127,
  TOS: 0 prot: 6, source port 10881, destination port 39819
    data: 0x2A81 0x9B8B 0x1382 0x2825 0xF311 0x838E 0x8010
          0x43E6 0xEB4A 0x0000 0x0101 0x080A 0x0000 0x6A4C

- 略 -
R1#

show interfaceコマンドで各queueに何パケット格納されているかを確認する事ができます。

R1#show interfaces Ethernet 1/0
Ethernet1/0 is up, line protocol is up
  Hardware is AmdP2, address is cc00.04d8.0010 (bia cc00.04d8.0010)
  Internet address is 192.168.201.1/24
  MTU 1500 bytes, BW 10000 Kbit, DLY 1000 usec,
     reliability 255/255, txload 9/255, rxload 1/255
  Encapsulation ARPA, loopback not set
  Keepalive set (10 sec)
  ARP type: ARPA, ARP Timeout 04:00:00
  Last input 00:05:46, output 00:00:00, output hang never
  Last clearing of "show interface" counters never
  Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0
  Queueing strategy: priority-list 1
  Output queue (queue priority: size/max/drops):
     high: 0/20/0, medium: 0/40/0, normal: 2/60/0, low: 8/80/0 <- queueに格納されたパケットを確認できます。
  5 minute input rate 36000 bits/sec, 57 packets/sec
  5 minute output rate 358000 bits/sec, 96 packets/sec
     20739 packets input, 1668028 bytes, 0 no buffer
     Received 4 broadcasts, 0 runts, 0 giants, 0 throttles
     0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored
     0 input packets with dribble condition detected
     37252 packets output, 20334264 bytes, 0 underruns
     0 output errors, 0 collisions, 2 interface resets
     0 babbles, 0 late collision, 0 deferred
     0 lost carrier, 0 no carrier
     0 output buffer failures, 0 output buffers swapped out
R1#

4. [検証] priority queueingの詳細設定

4.1. ACLを用いた設定

以下の通りACLを用いて設定を行う事も可能です。

R1(config)#no priority-list 1 protocol ip medium tcp 10880
R1(config)#no priority-list 1 protocol ip low tcp 10882
R1(config)#no priority-list 1 protocol ip high tcp 22
R1(config)#interface Ethernet 1/0
R1(config-if)#no priority-group 1
R1(config-if)#exit
R1(config)#
R1(config)#
R1(config)#access-list 100 permit tcp any any eq 22
R1(config)#access-list 101 permit tcp any any eq 10880
R1(config)#access-list 102 permit tcp any any eq 10882
R1(config)#
R1(config)#priority-list 1 protocol ip high list 100
R1(config)#priority-list 1 protocol ip medium list 101
R1(config)#priority-list 1 protocol ip normal list 102
R1(config)#interface Ethernet 1/0
R1(config-if)#priority-group 1
R1(config-if)#
R1(config-if)#
R1(config-if)#
R1(config-if)#do show queueing
Current fair queue configuration:
Current DLCI priority queue configuration:
Current priority queue configuration:

List   Queue  Args
1      high   protocol ip          list 100 <- ACLに基づく定義がなされた事を確認します。
1      medium protocol ip          list 101 <- ACLに基づく定義がなされた事を確認します。
1      normal protocol ip          list 102 <- ACLに基づく定義がなされた事を確認します。
Current custom queue configuration:
Current random-detect configuration:
Current per-SID queue configuration:
R1(config-if)#

4.2. 入力I/Fによる設定

入力I/Fによる設定を行う事も可能です。以下はFa0/0から入ってきたパケットをmedium queueに挿入する設定です。

R1(config)#priority-list 1 interface FastEthernet 0/0 medium
R1(config)#
R1(config)#do show queueing
Current fair queue configuration:
Current DLCI priority queue configuration:
Current priority queue configuration:

List   Queue  Args
1      high   protocol ip          list 100
1      medium protocol ip          list 101
1      normal protocol ip          list 102
1      medium interface FastEthernet0/0     <- 入力I/Fによる定義を確認します。
Current custom queue configuration:
Current random-detect configuration:
Current per-SID queue configuration:
R1(config)#

4.3. default queueの変更

default queueを変更する事も可能です（デフォルトのdefault queueはnormalです）。設定例は以下の通りです。

R1(config)#priority-list 1 default low

R1#show queueing
Current fair queue configuration:
Current DLCI priority queue configuration:
Current priority queue configuration:

List   Queue  Args
1      low default                       <- default queueが変更された事を確認します。
1      high   protocol ip          list 100
1      medium protocol ip          list 101
1      normal protocol ip          list 102
1      medium interface FastEthernet0/0
Current custom queue configuration:
Current random-detect configuration:
Current per-SID queue configuration:
R1#

4.4. queueのサイズ変更

各queueに格納できるパケット数を変更する事もできます。設定例は以下の通りです。

R1(config)#priority-list 1 queue-limit 50 50 50 100
R1(config)#
R1(config)#
R1(config)#
R1(config)#do show queueing
Current fair queue configuration:
Current DLCI priority queue configuration:
Current priority queue configuration:

List   Queue  Args
1      medium default
1      high   protocol ip          list 100
1      medium protocol ip          list 101
1      normal protocol ip          list 102
1      medium interface FastEthernet0/0
1      high   limit 50 <- queueのサイズが定義された事を確認します。
1      medium limit 50 <- queueのサイズが定義された事を確認します。
1      normal limit 50 <- queueのサイズが定義された事を確認します。
1      low    limit 100 <- queueのサイズが定義された事を確認します。
Current custom queue configuration:
Current random-detect configuration:
Current per-SID queue configuration:
R1(config)#
R1(config)#
R1(config)#do show interface Ethernet 1/0
Ethernet1/0 is up, line protocol is up
  Hardware is AmdP2, address is cc00.04c4.0010 (bia cc00.04c4.0010)
  Internet address is 192.168.201.1/24
  MTU 1500 bytes, BW 10000 Kbit, DLY 1000 usec,
     reliability 255/255, txload 1/255, rxload 1/255
  Encapsulation ARPA, loopback not set
  Keepalive set (10 sec)
  ARP type: ARPA, ARP Timeout 04:00:00
  Last input 00:00:07, output 00:00:00, output hang never
  Last clearing of "show interface" counters 00:29:21
  Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0
  Queueing strategy: priority-list 1
  Output queue (queue priority: size/max/drops):
     high: 0/50/0, medium: 0/50/0, normal: 0/50/0, low: 0/100/0 <- 各queueのサイズが変わった事を確認します。
  5 minute input rate 0 bits/sec, 0 packets/sec
  5 minute output rate 0 bits/sec, 0 packets/sec
     26112 packets input, 2019236 bytes, 0 no buffer
     Received 16 broadcasts, 0 runts, 0 giants, 0 throttles
     0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored
     0 input packets with dribble condition detected
     46917 packets output, 26131329 bytes, 0 underruns
     0 output errors, 0 collisions, 0 interface resets
     0 babbles, 0 late collision, 0 deferred
     0 lost carrier, 0 no carrier
     0 output buffer failures, 0 output buffers swapped out
R1(config)#

5. [補足] 設定のバッティング

5.1. 設定のバッティング

以下のようなI/Fによる設定とACLによる設定がバッティングしているconfigについて考察します。

interface Ethernet1/0
 ip address 192.168.201.1 255.255.255.0
 half-duplex
 priority-group 1
!
access-list 100 permit tcp any any eq 22
access-list 101 permit tcp any any eq 10880
access-list 102 permit tcp any any eq 10882
priority-list 1 protocol ip high list 100
priority-list 1 protocol ip medium list 101
priority-list 1 protocol ip normal list 102
priority-list 1 interface FastEthernet0/0 medium
priority-list 1 default low
priority-list 1 queue-limit 50 50 50 100

queueingの方法を表でまとめると以下の通りです。sshやtcp10882については、設定がバッティングしている事が分かります。

通信	ACLによる定義	入力I/Fによる定義
SSH	high	medium
tcp10880を使用したHTTP	medium	medium
tcp10881を使用したHTTP	定義なし	medium
tcp10882を使用したHTTP	norma	medium

この場合は、優先度が高いqueueに格納されます。sshはhigh, mediumの両方に格納される可能性がありますが、実際に格納されるのはhighです。tcp10882についてはmedium, normalの両方に格納される可能性がありますが、mediumに格納されます。
上記を確かめる実験として、Host OSからGuest OSにsshログインし、下記のwgetを実行します。

[root@localhost ~]# wget http://192.168.200.100:10882/large.html
--2010-11-02 21:09:06--  http://192.168.200.100:10882/large.html
Connecting to 192.168.200.100:10882... connected.
HTTP request sent, awaiting response... 200 OK
Length: 23016000 (22M) [text/html]
Saving to: `large.html'

 3% [>                                                ] 733,708     54.1K/s  eta 7m 5s

カウンタをクリアした後に、以下のコマンドを実行します。high, mediumのみのカウンタが増加している事から、設定がバッティングした場合は、優先度が高いqueueに格納される仕様になっている事が推測できます。

R1#show queueing interface Ethernet 1/0
Interface Ethernet1/0 queueing strategy: priority

Output queue utilization (queue/count)
        high/37 medium/749 normal/0 low/0
R1#

「Priority Queueing」をウィキ内検索

添付ファイル


人気記事ランキング

最近更新されたページ

急上昇Wikiランキング

急上昇中のWikiランキングです。今注目を集めている話題をチェックしてみよう！

人気Wikiランキング

atwikiでよく見られているWikiのランキングです。新しい情報を発見してみよう！

新規Wikiランキング

最近作成されたWikiのアクセスランキングです。見るだけでなく加筆してみよう！

全体ページランキング

最近アクセスの多かったページランキングです。話題のページを見に行こう！

Priority Queueing

1. 目的

2. 構成

2.1. 設定概要

2.2. 構成図

2.3. netファイル

2.4. 初期設定

2.5. Apache 設定

2.6. サーバ側ルーティング設定

3. [検証] priority queue 基本設定

3.1. 設定投入

3.2. テストトラフィックの送信

3.3. showコマンドによる確認

4. [検証] priority queueingの詳細設定

4.1. ACLを用いた設定

4.2. 入力I/Fによる設定

4.3. default queueの変更

4.4. queueのサイズ変更

5. [補足] 設定のバッティング

5.1. 設定のバッティング

メインコンテンツ

更新履歴

@Wiki

Priority Queueing

1. 目的

2. 構成

2.1. 設定概要

2.2. 構成図

2.3. netファイル

2.4. 初期設定

2.5. Apache 設定

2.6. サーバ側 ルーティング設定

3. [検証] priority queue 基本設定

3.1. 設定投入

3.2. テストトラフィックの送信

3.3. showコマンドによる確認

4. [検証] priority queueingの詳細設定

4.1. ACLを用いた設定

4.2. 入力I/Fによる設定

4.3. default queueの変更

4.4. queueのサイズ変更

5. [補足] 設定のバッティング

5.1. 設定のバッティング

メインコンテンツ

更新履歴

@Wiki

2.6. サーバ側ルーティング設定
