Class-Based Weighted Fair Queueing

最終更新:2010年12月05日 19:21

it_certification

- view
管理者のみ編集可
  • 1. 目的
  • 2. 構成
    • 2.1. 設定概要
    • 2.2. 構成図
    • 2.3. netファイル
    • 2.4. 初期設定
    • 2.5. サーバ側 ルーティング設定
  • 3. [検証] CBWFQ
    • 3.1. 設定投入
    • 3.2. 設定の確認
      • 3.3. 帯域の確認
  • 4. [補足] その他の設定
    • 4.1. kbps指定
    • 4.2. 指定帯域の上限

1. 目的

  • CBWFQの設定について確認します。

2. 構成

2.1. 設定概要

  • Host OS側でApacheを起動させます。
  • Guest OS, R1間は10Mで接続する事で、わざと輻輳を発生させます。
  • R1, R2はOSPFでルーティングします。

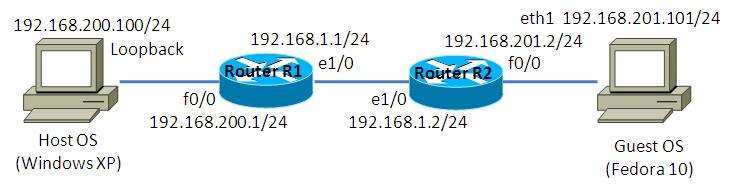

2.2. 構成図

2.3. netファイル

model = 3620

[localhost]

    [[3620]]
       image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
       ram = 128

    [[ROUTER R1]]
 		f0/0 = NIO_gen_eth:\Device\NPF_{8B89D910-5ED3-4A43-9DE9-6A272A3D7592}
       e1/0 = R2 e1/0

    [[ROUTER R2]]
		f0/0 = NIO_gen_eth:\Device\NPF_{5933302A-7AAA-475C-A8FE-A6B82B0C0F98}

2.4. 初期設定

  • R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
 ip address 192.168.200.1 255.255.255.0
 duplex auto
 speed auto
!
interface Ethernet1/0
 ip address 192.168.1.1 255.255.255.0
 half-duplex
!
interface Ethernet1/1
 no ip address
 shutdown
 half-duplex
!
interface Ethernet1/2
 no ip address
 shutdown
 half-duplex
!
interface Ethernet1/3
 no ip address
 shutdown
 half-duplex
!
router ospf 1
 log-adjacency-changes
 passive-interface default
 no passive-interface Ethernet1/0
 network 192.168.1.1 0.0.0.0 area 0
 network 192.168.200.1 0.0.0.0 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

  • R2
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
 ip address 192.168.201.2 255.255.255.0
 duplex auto
 speed auto
!
interface Ethernet1/0
 ip address 192.168.1.2 255.255.255.0
 half-duplex
!
interface Ethernet1/1
 no ip address
 shutdown
 half-duplex
!
interface Ethernet1/2
 no ip address
 shutdown
 half-duplex
!
interface Ethernet1/3
 no ip address
 shutdown
 half-duplex
!
router ospf 1
 log-adjacency-changes
 passive-interface default
 no passive-interface Ethernet1/0
 network 192.168.1.2 0.0.0.0 area 0
 network 192.168.201.2 0.0.0.0 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

2.5. サーバ側 ルーティング設定

  • Host OS
route add 192.168.201.0 mask 255.255.255.0 192.168.200.1
  • Guest OS
route add -net 192.168.200.0/24 gw 192.168.201.2

3. [検証] CBWFQ

3.1. 設定投入

R1 e1/0で以下の割合で、CBWFQを実装します。
概要 ACL CLASS 割当
SSH ACL_SSH CLASS_SSH 20%
tcp10880のHTTP ACL_10880 CLASS_10880 50%
その他 class-default
具体的な実装例は以下の通りです。
R1(config)#ip access-list extended ACL_SSH
R1(config-ext-nacl)#permit tcp any any eq 22
R1(config-ext-nacl)#exit
R1(config)#ip access-list extended ACL_10880
R1(config-ext-nacl)#permit tcp any eq 10880 any
R1(config-ext-nacl)#exit
R1(config)#
R1(config)#class-map CLASS_SSH
R1(config-cmap)#match access-group name ACL_SSH
R1(config-cmap)#exit
R1(config)#class-map CLASS_10880
R1(config-cmap)#match access-group name ACL_10880
R1(config-cmap)#exit
R1(config)#
R1(config)#policy-map POLICY_E00_OUT
R1(config-pmap)#class CLASS_SSH
R1(config-pmap-c)#bandwidth percent 20
R1(config-pmap-c)#exit
R1(config-pmap)#class CLASS_10880
R1(config-pmap-c)#bandwidth percent 50
R1(config-pmap-c)#exit
R1(config-pmap)#class class-default
R1(config-pmap-c)#fair-queue
R1(config-pmap-c)#exit
R1(config-pmap)#exit
R1(config)#
R1(config)#
R1(config)#interface Ethernet 1/0
R1(config-if)#service-policy output POLICY_E00_OUT

3.2. 設定の確認

show policy-map interfaceコマンドで設定を確認する事をできます。
R1#show policy-map interface Ethernet 1/0
 Ethernet1/0

  Service-policy output: POLICY_E00_OUT

    Class-map: CLASS_SSH (match-all)
      593 packets, 32802 bytes
      5 minute offered rate 2000 bps, drop rate 0 bps
      Match: access-group name ACL_SSH
      Queueing
        Output Queue: Conversation 265
        Bandwidth 20 (%)
        Bandwidth 2000 (kbps) Max Threshold 64 (packets)
        (pkts matched/bytes matched) 553/30538
        (depth/total drops/no-buffer drops) 0/0/0

    Class-map: CLASS_10880 (match-all)
      1112 packets, 642736 bytes
      5 minute offered rate 26000 bps, drop rate 0 bps
      Match: access-group name ACL_10880
      Queueing
        Output Queue: Conversation 266
        Bandwidth 50 (%)
        Bandwidth 5000 (kbps) Max Threshold 64 (packets)
        (pkts matched/bytes matched) 917/529126
        (depth/total drops/no-buffer drops) 1/0/0

    Class-map: class-default (match-any)
      1894 packets, 1087664 bytes
      5 minute offered rate 37000 bps, drop rate 0 bps
      Match: any
      Queueing
        Flow Based Fair Queueing
        Maximum Number of Hashed Queues 256
        (total queued/total drops/no-buffer drops) 13/0/0
R1#

3.3. 帯域の確認

Guest OS上で下記wgetを3つ同時に実行します。
より多くの帯域を割り当てているtcp10880のHTTPが、一番通信が速い事を確認します。
[root@localhost ~]# wget -O /dev/null http://192.168.200.100:10880/large.html
--2010-12-05 13:52:44--  http://192.168.200.100:10880/large.html
Connecting to 192.168.200.100:10880... connected.
HTTP request sent, awaiting response... 200 OK
Length: 23016000 (22M) [text/html]
Saving to: `/dev/null'

 7% [==>                                              ] 1,626,636   10.3K/s  eta 53m 38s


[root@localhost ~]#  wget -O /dev/null http://192.168.200.100:10881/large.html
--2010-12-05 13:52:55--  http://192.168.200.100:10881/large.html
Connecting to 192.168.200.100:10881... connected.
HTTP request sent, awaiting response... 200 OK
Length: 23016000 (22M) [text/html]
Saving to: `/dev/null'

 5% [=>                                               ] 1,346,632   4.07K/s  eta 67m 26s


[root@localhost ~]#  wget -O /dev/null http://192.168.200.100:10882/large.html
--2010-12-05 13:54:38--  http://192.168.200.100:10882/large.html
Connecting to 192.168.200.100:10882... connected.
HTTP request sent, awaiting response... 200 OK
Length: 23016000 (22M) [text/html]
Saving to: `/dev/null'

 3% [>                                                ] 786,432     5.04K/s  eta 77m 49s

4. [補足] その他の設定

4.1. kbps指定

使用帯域をpercentではなく、kbpsで指定する事もできます。
設定例は以下の通りです。(下記の例では、queuingの設定も同時に行っています。)
R1(config)#policy-map POLICY_S00_OUT
R1(config-pmap)#class CLASS_SSH
R1(config-pmap-c)#bandwidth 100
R1(config-pmap-c)#queue-limit 20
R1(config-pmap-c)#exit
R1(config-pmap)#class CLASS_10880
R1(config-pmap-c)#bandwidth 8
R1(config-pmap-c)#random-detect
R1(config-pmap-c)#exit

なお、percent指定とkbps指定を併用する事はできません。併用すると、以下のようなエラーメッセージが出力されます。
R1(config-pmap)#class CLASS_SSH
R1(config-pmap-c)#bandwidth 200
R1(config-pmap-c)#exit
R1(config-pmap)#class CLASS_10880
R1(config-pmap-c)#bandwidth percent 15
All classes with bandwidth should have consistent units
R1(config-pmap-c)#


4.2. 指定帯域の上限

指定できる帯域の上限は75%までです。75%を超過すると、以下のようなエラーメッセージが出力されます。
R1(config-pmap)#class CLASS_SSH
R1(config-pmap-c)#bandwidth percent 50
R1(config-pmap-c)#exit
R1(config-pmap)#class CLASS_10880
R1(config-pmap-c)#bandwidth percent 40
I/f Serial0/0 class CLASS_10880 requested bandwidth 40%, available only 25%
R1(config-pmap-c)#
R1(config-pmap-c)#bandwidth percent 25
R1(config-pmap-c)#exit
R1(config-pmap)#exit

以下のコマンドで指定できる帯域の上限を変更する事ができます。以下は90%まで指定できるようにした設定例です。
R1(config-if)# max-reserved-bandwidth 90
