20100316 frame-relay 基本設定

最終更新:2010年03月21日 15:35

it_certification

- view
管理者のみ編集可
  • 概要
  • 構成
  • ポイント
  • 検証 keepalive有効の場合の確認

概要

ルータ同士をframe-relayで直接つなぐ場合の設定例

構成

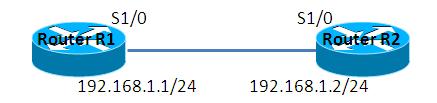

  • 構成図
  • netファイル
ghostios = True
sparsemem = True
model = 3660

[localhost]

    [[3660]]
        image = C:\Program Files\Dynamips\images\C3660-I-Mz_20121-5_20T8.bin
        ram = 128

    [[ROUTER R1]]
        s1/0 = R2 s1/0

    [[ROUTER R2]]

  • 設定
    • R1に投入した設定
R1(config)#interface serial 1/0
R1(config-if)#no ip address
R1(config-if)#encapsulation frame-relay
R1(config-if)#no shutdown
R1(config-if)#no keepalive
R1(config-if)#exit
R1(config)#interface serial 1/0.1 point-to-point
R1(config-subif)#ip address 192.168.1.1 255.255.255.0
R1(config-subif)#frame-relay interface-dlci 101
R1(config-subif)#no shutdown
    • R2に投入した設定
R1(config)#interface serial 1/0
R1(config-if)#no ip address
R1(config-if)#encapsulation frame-relay
R1(config-if)#no shutdown
R1(config-if)#no keepalive
R1(config-if)#exit
R1(config)#interface serial 1/0.1 point-to-point
R1(config-subif)#ip address 192.168.1.2 255.255.255.0
R1(config-subif)#frame-relay interface-dlci 101
R1(config-subif)#no shutdown

ポイント

  • no keepalive
no keepaliveを指定する事でLMI messageを交換しなくなります。LMI messageはルータとframe-relayスイッチの間で交換されるメッセージです。このシナリオの場合、ルータ同士はLMI messageを交換しませんので、no keepaliveの指定がないとserial1/0はdown状態になってしまいます。

検証 keepalive有効の場合の確認

  • リンクアップの有無を確認
keepalive無効の場合、serial1/0はup状態になっている
R1#show ip interface brief
Interface                  IP-Address      OK? Method Status                Protocol
FastEthernet0/0            unassigned      YES NVRAM  administratively down down
FastEthernet0/1            unassigned      YES NVRAM  administratively down down
Serial1/0                  unassigned      YES manual up                    up
Serial1/0.1                192.168.1.1     YES manual up                    up
Serial1/1                  unassigned      YES NVRAM  administratively down down
Serial1/2                  unassigned      YES NVRAM  administratively down down
Serial1/3                  unassigned      YES NVRAM  administratively down down
  • keepalive 有効
keepaliveを有効する
R1(config)#int serial 1/0
R1(config-if)#keepalive
その後、間髪いれずR2宛てにpingを送信すると、ping応答がある
R1(config-if)#^Z
R1#ping 192.168.1.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 32/32/36 ms
R1#
  • serial 1/0のリンクダウン
しばらくすると、serial1/0がリンクダウンした旨のメッセージが表示される
00:49:41: %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1/0, changed state to down
リンクダウン後にpingを送信すると、ping応答はない
R1#ping 192.168.1.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)
  • リンクアップの有無を確認
keepalive無効の場合、serial1/0はdown状態になっている
R1#show ip interface brief
Interface                  IP-Address      OK? Method Status                Protocol
FastEthernet0/0            unassigned      YES NVRAM  administratively down down
FastEthernet0/1            unassigned      YES NVRAM  administratively down down
Serial1/0                  unassigned      YES manual up                    down
Serial1/0.1                192.168.1.1     YES manual down                  down
Serial1/1                  unassigned      YES NVRAM  administratively down down
Serial1/2                  unassigned      YES NVRAM  administratively down down
Serial1/3                  unassigned      YES NVRAM  administratively down down
R1#
