目的

• DHCPの基本的な設定を確認します。

構成

• 設定概要
  • Dynagen上のルータR1とWindows上のloopback adapterを接続します。
  • loopback adapterは、DHCPでIPアドレスを取得するようにします。
  • loopback adapterの設定方法は「トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続」を確認してください。
• 構成図
  • 略
• netファイル

[localhost]

    [[3660]]
        image = C:\Program Files\Dynamips\images\C3660-I-Mz_20121-5_20T8.bin
        ram = 160

    [[ROUTER R1]]
        f0/0 = NIO_gen_eth:\Device\NPF_{EEC4A317-FFD6-4B4A-9787-64BB3651D3B0}
        model = 3660

• R1

version 12.1
no service single-slot-reload-enable
service timestamps debug uptime
service timestamps log uptime
no service password-encryption
!
hostname R1
!
logging rate-limit console 10 except errors
!
ip subnet-zero
!
!
no ip finger
ip dhcp excluded-address 192.168.1.254
!
ip dhcp pool TEST_POOL
   network 192.168.1.0 255.255.255.0
   default-router 192.168.1.254
!
!
!
!
interface FastEthernet0/0
 ip address 192.168.1.254 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet0/1
 no ip address
 shutdown
 duplex auto
 speed auto
!
ip classless
no ip http server
!
!
line con 0
 transport input none
line aux 0
line vty 0 4
!
end

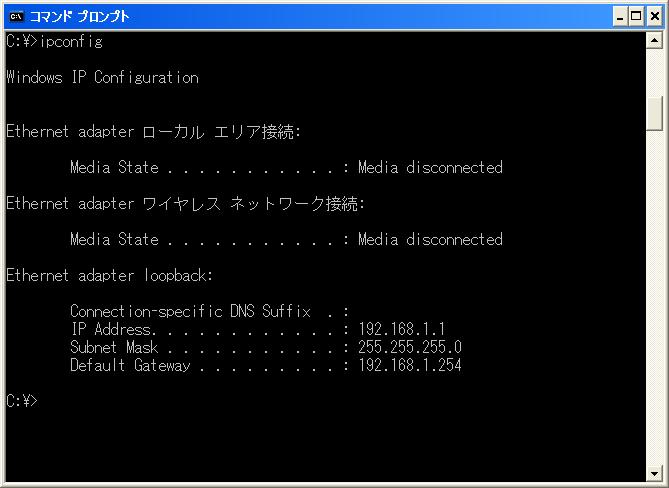

検証1 IPアドレスの確認

コマンドプロンプトを開き、「ipconfig」と入力します。
DHCPによりIPアドレスを取得できた事を確認できます。
